УСТАНОВКА ДВИГАТЕЛЯ
rus 97
Модели с ручным наклоном
a - люка (2)
b - Шайба (2)
c - Контргайка (2)
d - Прижимные винты транцевых кронштейнов (2)
Описание Нм фунто-дюйм. фунто-фут.
Монтажные болты транцевого кронштейна 13,5 10
Установка троса рулевого механизма

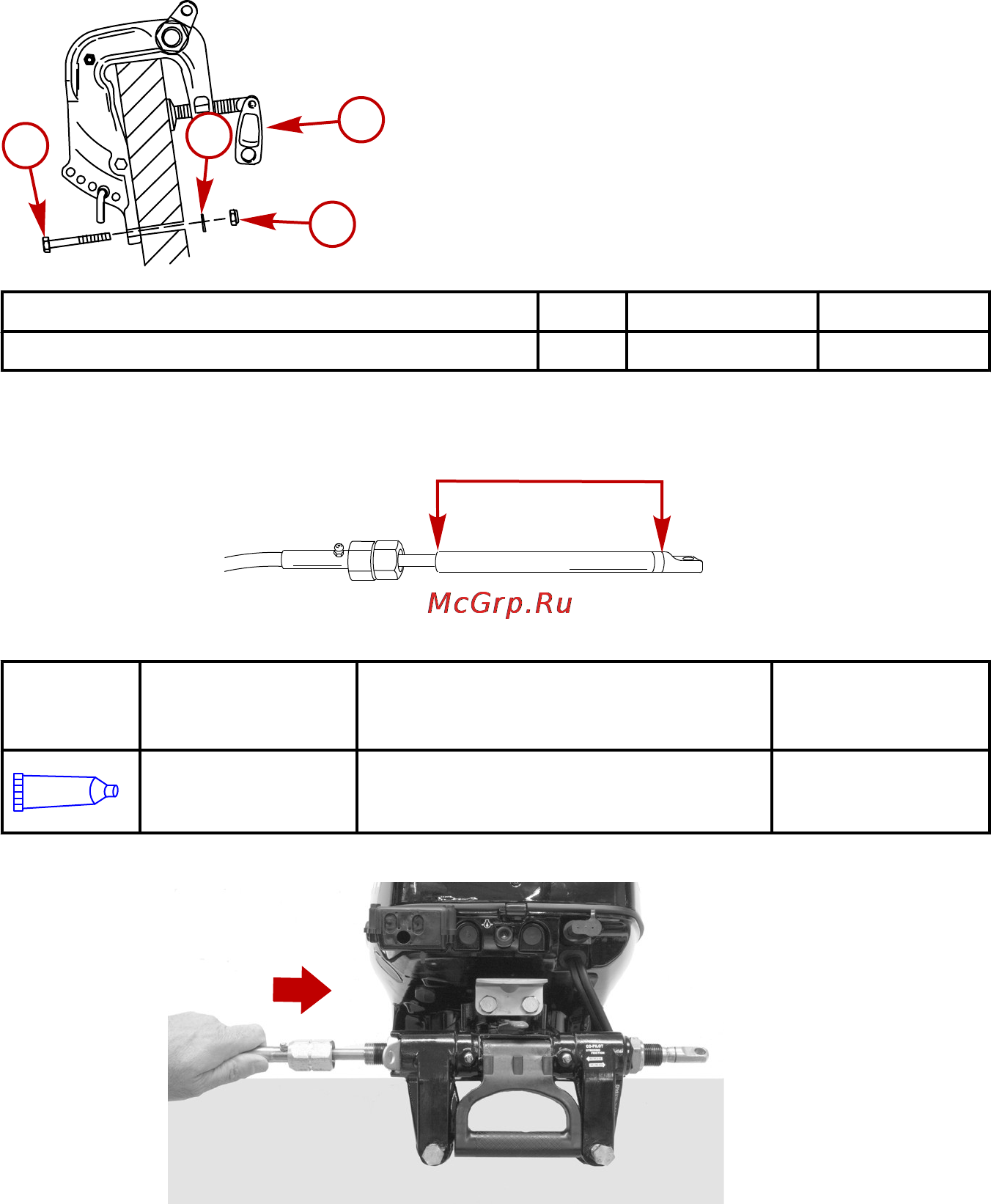

1. Покройте весь конец троса смазкой Mercury или Quicksilver 2-4-C с тефлоном.
28722
Труба,
ссыл.
номер
Описание Где используется Деталь №
95
Тефлоновая смазка
2-4-C морского
назначения
Конец троса рулевого механизма 92-802859Q 1
2. Вставьте трос рулевого механизма в трубку наклона.
32081
3. Затяните гайку троса рулевого механизма до заданного крутящего момента.
d
a
b
c
28971
