Mercury Marine ME F 20 ELPT [110/115] Установка двигателя
![Mercury Marine ME F 20 EL [110/115] Установка двигателя](/views2/1099886/page110/bg6e.png)

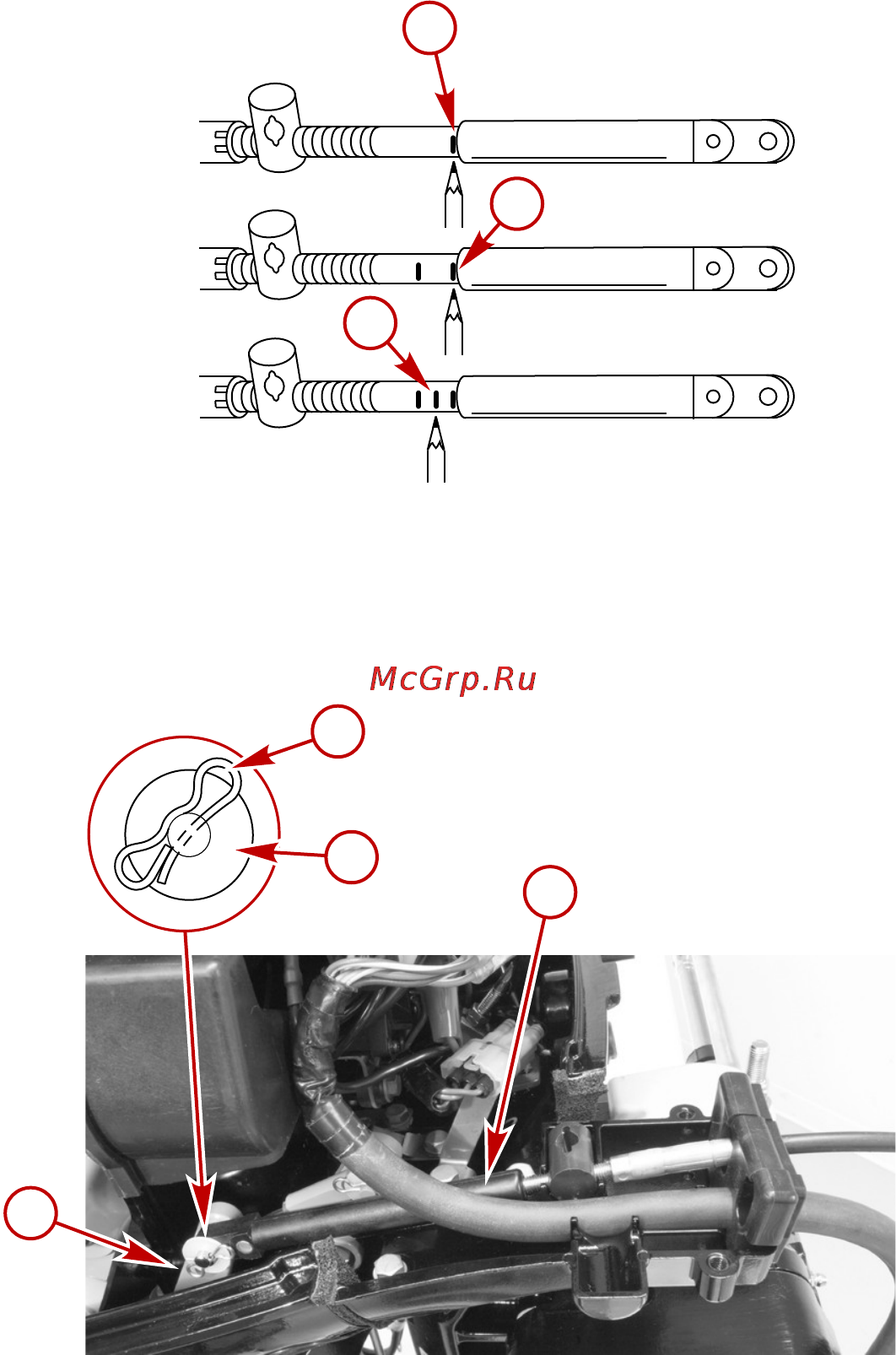

УСТАНОВКА ДВИГАТЕЛЯ
102 rus
c. Нанесите центральную отметку "c" посередине между отметками "a" и "b". Выровняйте
направляющую конца троса по этой центральной отметке во время установки троса на
двигатель.
6098
b
c
a
2. Установите рукоятку дистанционного управления в нейтральное положение.
3. Вручную передвиньте рычаг переключения передач на двигателе вперед, чтобы образовался
зазор для получения доступа к тросу.
4. Прикрепите трос переключения передач к рычагу переключения передач с помощью шайбы и
фиксатора шплинта.
a - Фиксатор шплинта
b - Плоская шайба
c - Трос переключения передач
d - Рычаг переключения передач
a
b
c
d
32105
