ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

rus 95

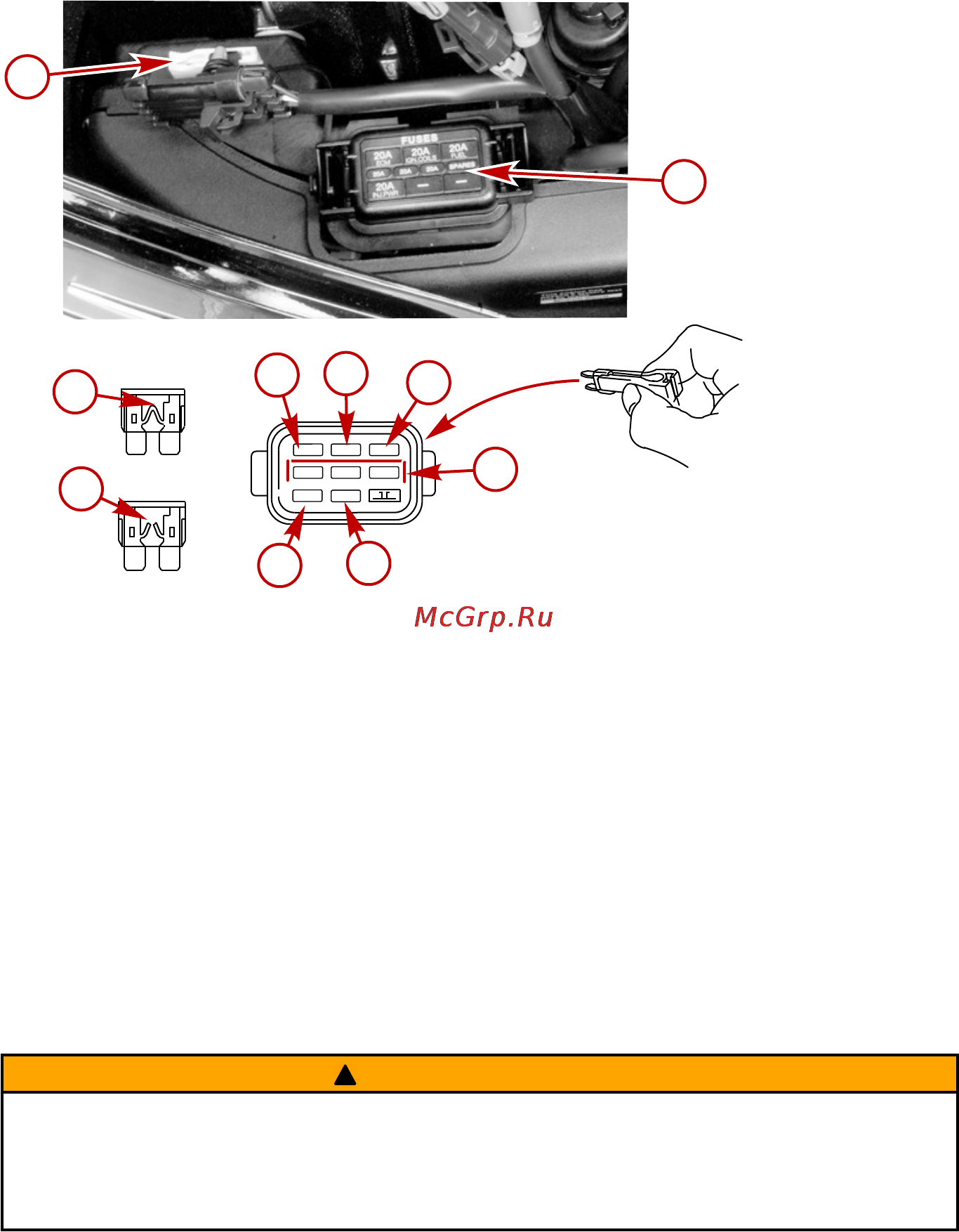

Снимите крышку с патрона плавкого предохранителя. Выньте предохранитель, который мог перегореть,

и проверьте полоску серебристого цвета внутри предохранителя. Если она разорвана, замените

предохранитель. Заменяйте предохранитель новым предохранителем на тот же номинальный ток.

a - Съемник предохранителя

b - Держатель плавкого предохранителя

c - Исправный плавкий предохранитель

d - Сгоревший плавкий предохранитель

e - Электронный блок управления и продувочный вентиль «ECM» - 20-амперный плавкий предох‐

ранитель

f - Катушки зажигания «IGN. COILS» - 20-амперный плавкий предохранитель

g - Подача топлива «FUEL» - 20-амперный плавкий предохранитель

h - Запасные предохранители (3)

i - Диагностический терминал - 2-амперный плавкий предохранитель

j - Привод инжектора и клапан наддува «INJ. PWR.» - 20-амперный плавкий предохранитель

Система проводки управления дроссельной заслонкой и

переключением передач

ПРЕДУПРЕЖДЕНИЕ

Для избежания возможности серьезной травмы или смертельного исхода в результате потери

управления катером, не делать подключений и не затрагивать проводную изоляцию системы DTS.

Подключение или затрагивание повредит изоляцию электропроводки, вызывая попадание воды на

проводку. Проникновение воды может привести к выходу электропроводки из строя и потере

управления над дроссельной заслонкой и переключением передач.

• Не разводить кабели возле острых торцов, горячих поверхностей или движущихся частей.
