ХАРАКТЕРИСТИКИ И ОРГАНЫ УПРАВЛЕНИЯ
58 rus
ПЕРЕДАЧА УПРАВЛЕНИЯ ШТУРВАЛОМ
!
ПРЕДУПРЕЖДЕНИЕ
Исключите возможность серьезных травм или гибели в результате потери контроля над движением
лодки. Рулевой лодки никогда не должен покидать активную станцию, когда включена передача
двигателя. Передача управления штурвалом разрешается только в присутствии оператора на обеих
станциях. Передача управления штурвалом одним лицом допускается только в том случае, если
двигатель находится на нейтральной передаче.
ПРИМЕЧАНИЕ: При передаче управления штурвалом предпочтительным является состояние холостого
хода. Если условия не позволяют перевести пульт дистанционного управления в состояние холостого
хода, то передача управления штурвалом осуществляется при включенной передаче.
ПРИМЕЧАНИЕ: Загорается световой индикатор активности на штурвале, который управляет
двигателем.
Функция передачи управления штурвалом позволяет водителю лодки выбрать, какой штурвал будет
управлять работой двигателя. Двойное нажатие кнопки «только дроссельная заслонка»/«выбор
станции» позволяет передать управление двигателем новому штурвалу. Когда запускается процесс
передачи управления штурвалом, устройство управления автоматически начинает регулировку числа
оборотов двигателя и включенной передачи, чтобы обеспечить соответствие установке рукоятки
управления на новом штурвале. Отрегулируйте рукоятками управления требуемое положение
дроссельной заслонки и механизма переключения передач.
ПРИМЕЧАНИЕ: На передачу управления штурвалом отводится 10 секунд. Если передача управления
штурвалом не завершена, то действие будет отменено, и раздастся двойной гудок. Повторное нажатие
кнопки «только дроссельная заслонка»/«выбор станции» заново запустит процесс передачи управления
штурвалом.
1. Установите рычаг активного блока дистанционного управления в положение холостого хода.
2. Перейдите к неактивному штурвалу и установите рычаг блока дистанционного управления в
положение холостого хода.
3. Нажмите два раза кнопку «только дроссельная заслонка»/«выбор станции». Загорится световой
индикатор «ACTIVE» (АКТИВНОСТЬ), который указывает, что станция дистанционного
управления контролирует двигатель.

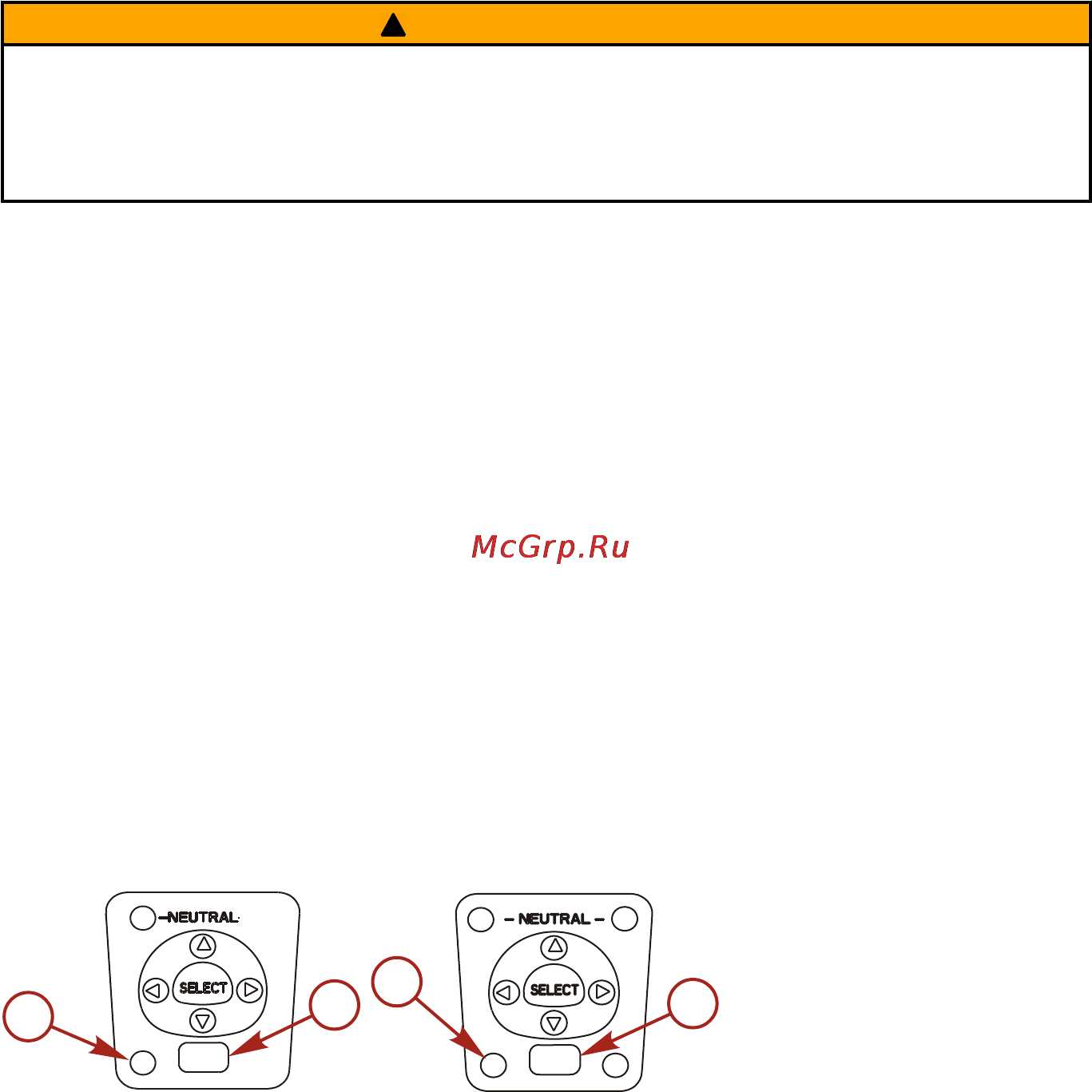

a -
Световой индикатор активности
b - Кнопка «только дроссельная заслонка»/«выбор станции»
4. Световой индикатор активности «ACTIVE» отключается на исходном штурвале.
ACTIVE
STATION SELECT
ACTIVE
SYNC
STAT ION SELECT
THROTTLE
ONLY
THROTTLE
ONLY
22753
a
b
a
b
