Не отключается по температуре а при повороте регулировочных до 90 градусов отклю...

Я вообще переделал эту систему, купил китайский терморегулятор и вклинился в пульт, работает идеально уже два года, а родные датчики выкинул.

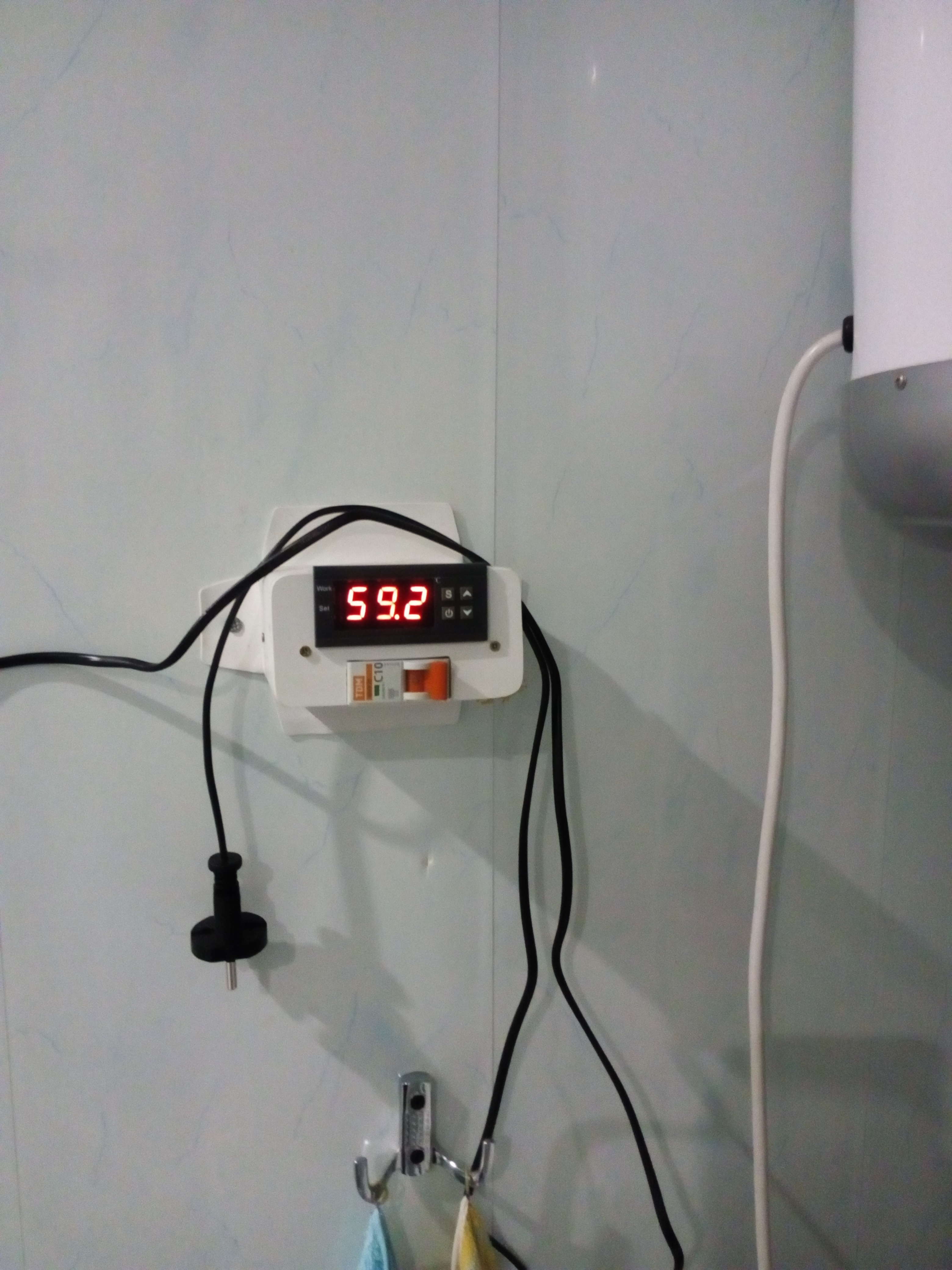

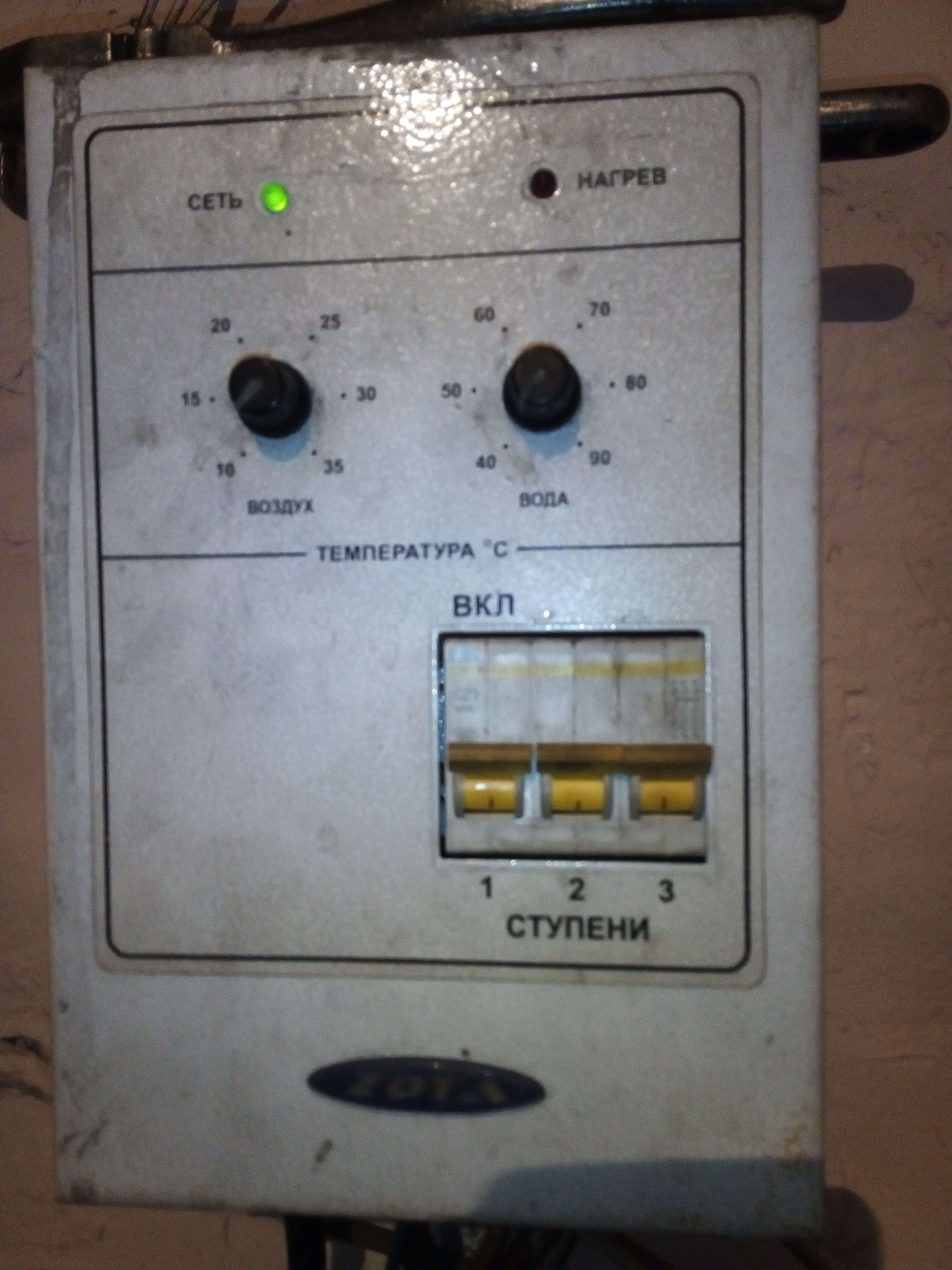

Есть разница, в какой пульт и чем управляющий "вклиниваться" и как схему переделывать. Котлы разные и ПУ ЭВТ разные. Вы про какой написали? И где сама схема соединения о которой вы так красиво говорите? Сфотографируйте ПУ ЭВТ котла и покажите куда и что вы насоединяли. Тогда хоть можно будет понять это будет работать у всех или только у вас. ИМХО.

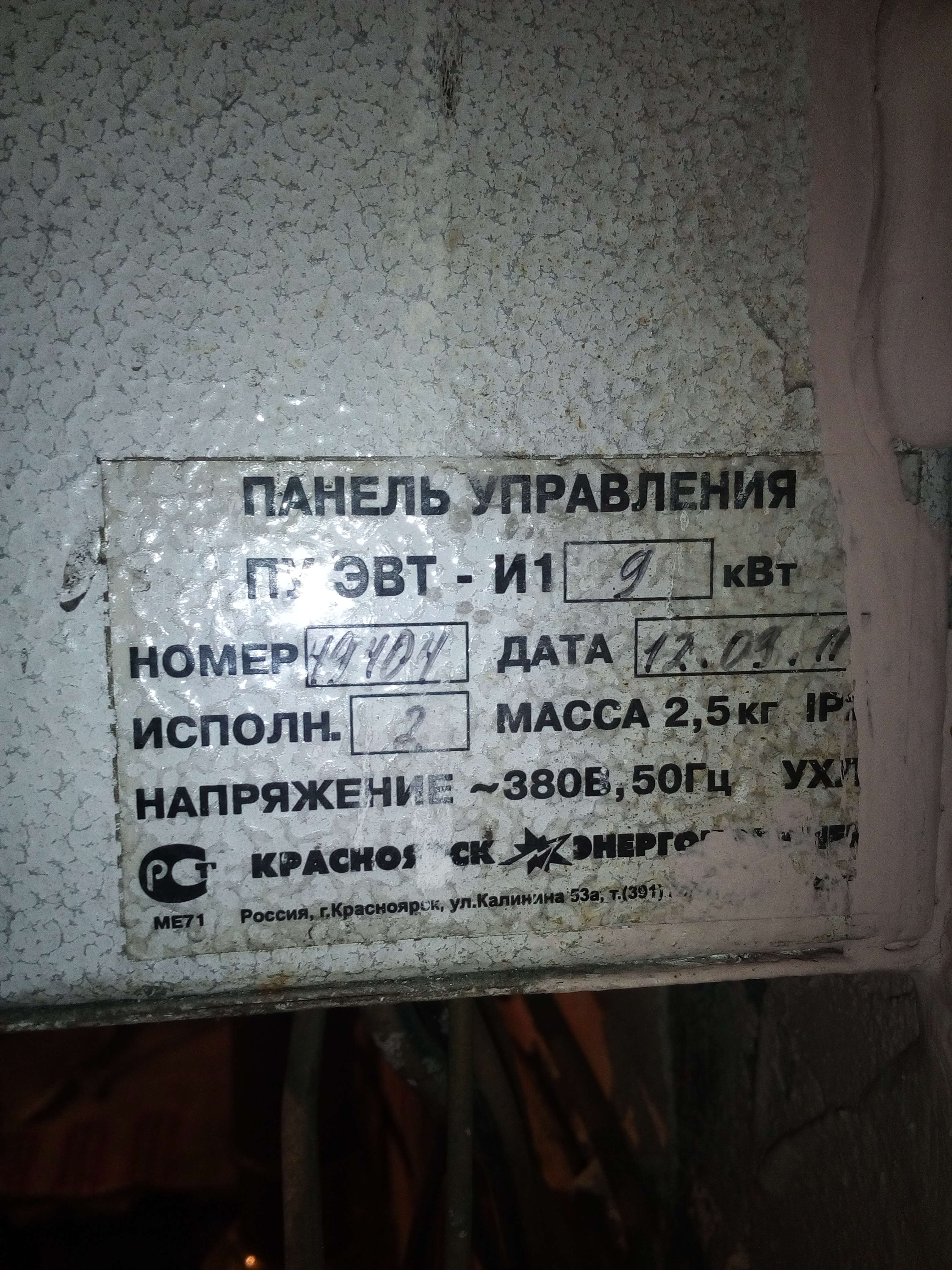

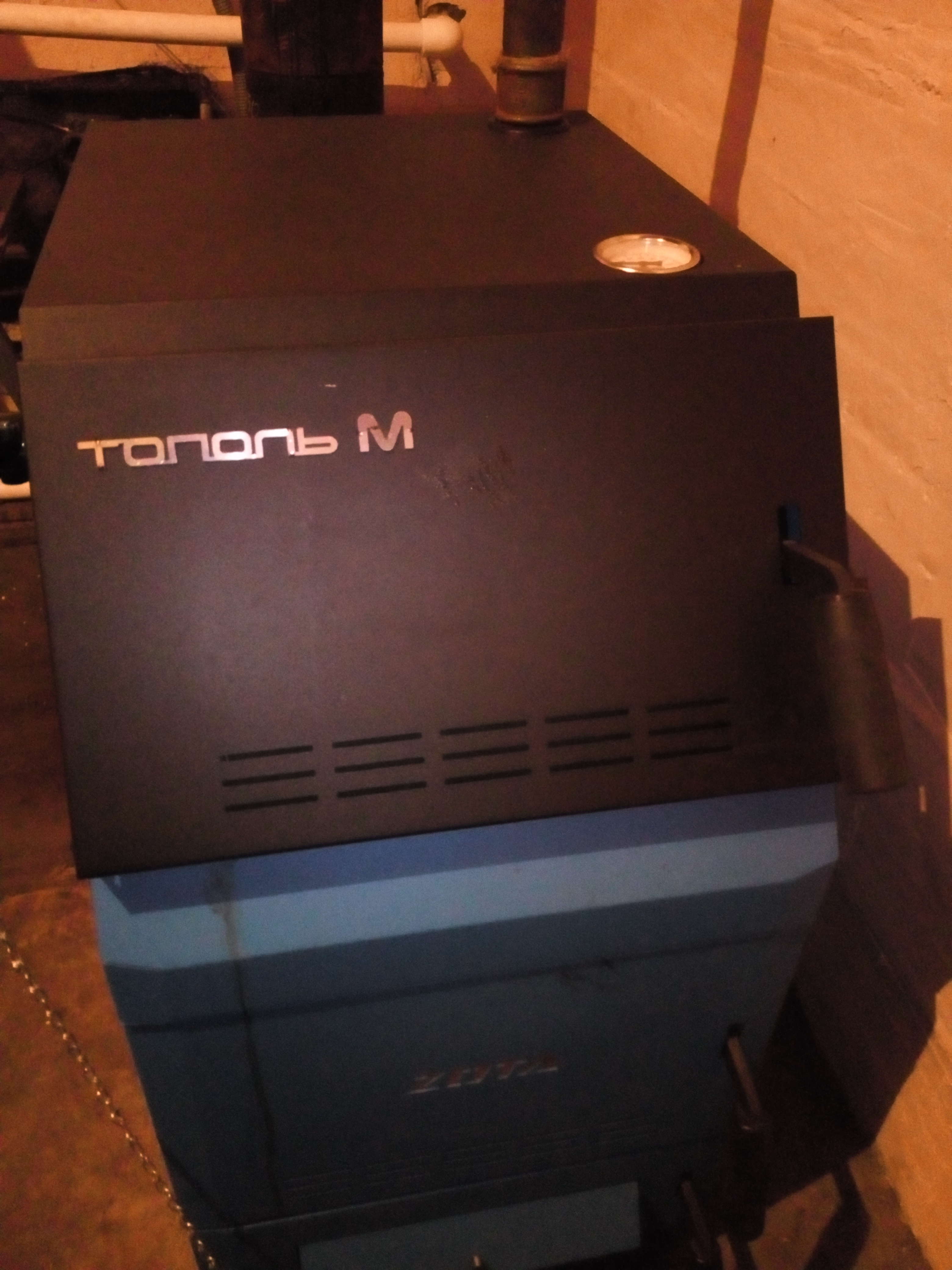

Вы не написали какой у Вас ПУ ЭВТ? И с каким котлом у Вас все работает? У меня например ПУ ЭВТ для твордотопливного котла "Дымок". Проработал один год исправно а потом начал барахлить. Перешел на ручное управление нагревом ТЭН 6 кВт - 380В. Сам включаю и сам выключаю, до комфортной температуры. Есть более дорогой вариант (подумываю о нем) Тиристорный регулятор мощности (ТРМ-302), - но стоимость там очень высокая (16 т.р.

Подключение объясню на словах. От платы с регуляторами на включение катушек силовых реле идут два проводка, фаза и ноль, на разрыв задействован ноль. Так вот этот ноль и пускаем на разрыв через китайский прибор, а уже прибор настраиваем под свои нужды, а штатные регуляторы ставим на минимум и датчики отключаем, используем датчик от китайца. Только если хотите удлиннить провод от китайского датчика, используйте сечение провода больше раза в два, чтобы небыло неправильных показаний, хотя можно откорректировать на самом приборе. И радуемся. Дешево и сердито!

Да, благодарю за совет, но лучше бы со схемой ПУ ЭВТ И1, где было бы показано куда именно должна быть включена китайская приставка, и какие выводы от китайской приставке на фото обозначить циырами (1,2), что б на схеме ПУ ЭВТ И1 спокойно можно было сориентироваться. И кроме того правильное название этой Китайской приставки на Алиэкспресс или с какой площадки можно приобрести этот вариант регулятора.

Проще заменить датчик и проверить схему на предмет ее исправности, чем что то мудрить?

Если не трудно, последние две фото: 1. куда на плате ПУ ЭВТ И1 подключить эти два провода (и в каком месте обрезали старые провода датчиков воды и воздуха); 2. фото Китайской приставки откуда ухрлят два провода в ПУ ЭВТ И1 (а то фото приставки есть сзади а непонятно откуда провода уходят в ПУ ЭВТ И1).

Если не трудно, последние две фото: 1. куда на плате ПУ ЭВТ И1 подключить эти два провода (и в каком месте обрезали старые провода датчиков воды и воздуха); 2. фото Китайской приставки откуда ухрлят два провода в ПУ ЭВТ И1 (а то фото приставки есть сзади а непонятно откуда провода уходят в ПУ ЭВТ И1). Так проще и понятней.

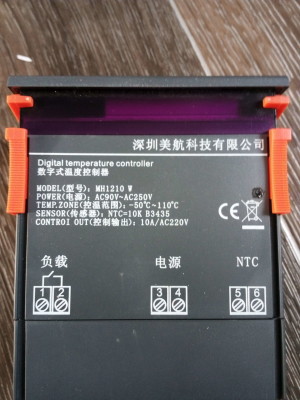

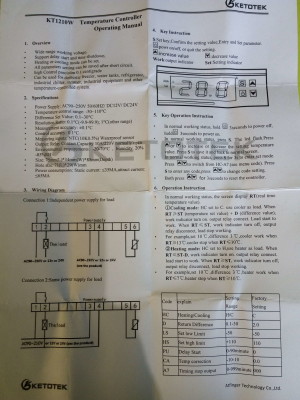

Вот мануал к приставке. А как подключил, фото, отправлю чуть позже.

Дмитрий здравствуйте! Разобрались как подключить? Если нет, то я готов с вами связаться и на словах объяснить как это делается. Напишите на эл. почту.

Да, благодарю за советы. Но через товарища, только заказал контроллер температурный KT 1210W. Пока ещё не прислали. Вы говорили что выложите просто фото, куда у Вас провода от контроллера подключены в ПУ ЭВТ И1 - это самое простое что мне нужно для полного завершения понимания что и куда подключать. На словах я плохо понимаю. Мне или схему подключения или фото подключения (так я луше соображаю).

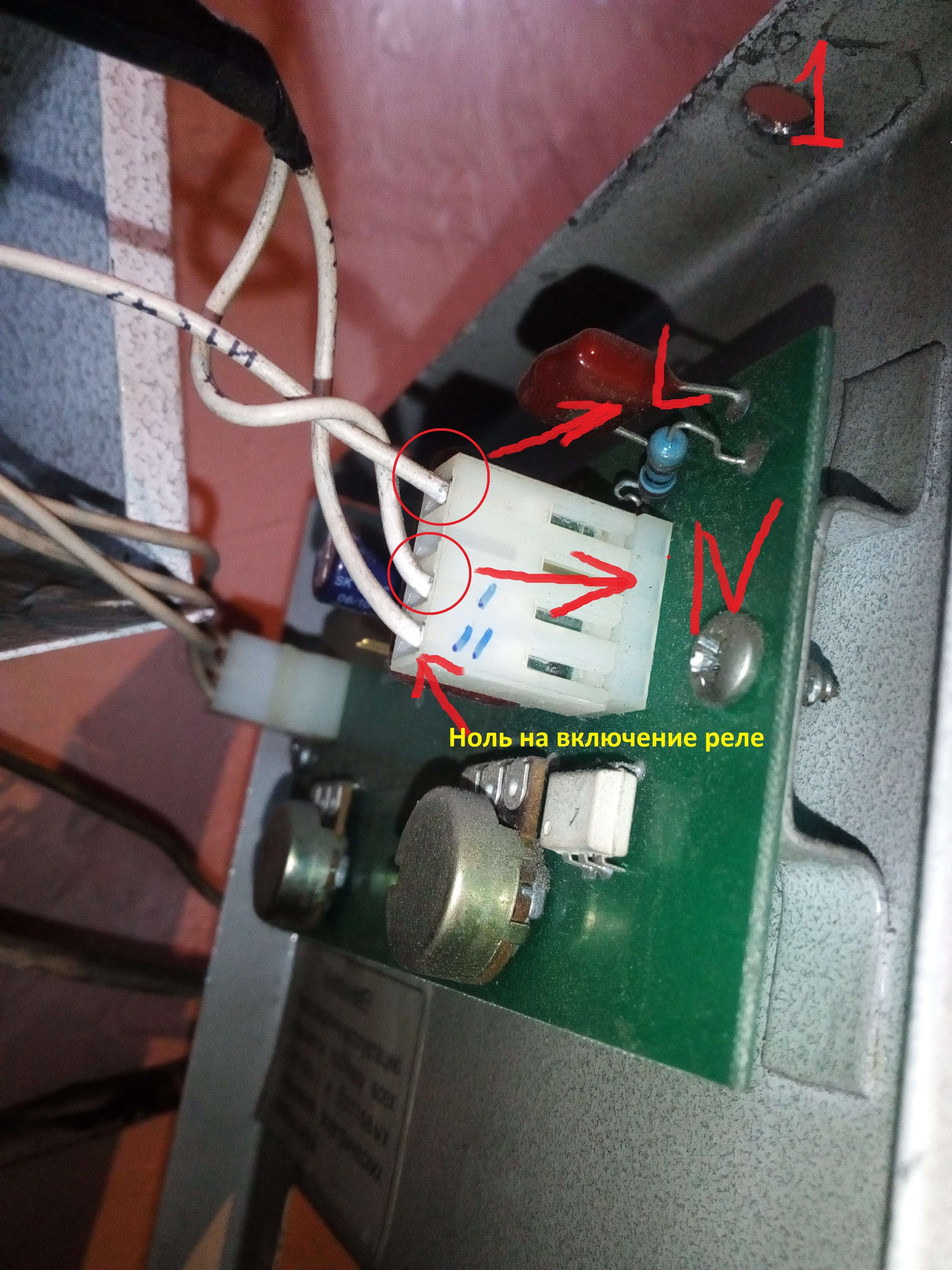

От крвшки с платой идут провода на включение реле, так вот к реле идут только два провода, если быть точнее, штекер подходит в верхнем левом углу, если реле не включены, то оба провода показывают фазу, ещё раз напомню, что по соображениям безопасности, разработчики сделали разрыв на ноль, делаем так чтобы реле включились, находим ноль и пускаем его на разрыв на клеммы китайского реле 1 и 2, остальное не трогаем, датчики ( штатные) просто отключаем. Покупаем изоленту температурный режим которой 90-150 градусов, термопасту, и приматываем китайский датчик к трубе примерно 30см от котла. Всё работает отлично.

Лучше фото, куда присоединены провода от китайского реле просто на фотографии. С датчиком на котле понятно.

Дмитрий,ты прав,пусть обьяснит нам крестьянам,как можно вклиниться в пульт не обрезая проводов.Это гон.

Здравствуйте. По моему тут сложились две проблемы: 1) я не могу доходчиво объяснить

2) вы не можете понять.

Вопрос: как работают силовые реле? На катушки реле подается напряжение и реле включается, фаза на катушках присутствует всегда, плата разрывает ноль, вот и надо подключиться китайским термостатом к нулевому проводу идущему от платы к реле, а регуляторы на пульте поставить на минимум, тогда китайский термостат будет подавать ноль на катушки реле. Всё просто, и плата в работе и китайский термостат в работе, используете что лучше работает.

В том-то и дело что у меня один из самых первых ПУ ЭВТ И1 и он работет с твердотопливным котлом Дымок и с ТЭНами на 6 кВт 380В. В ПУ стоят не токовые реле а магнитный пускатель и я не пойму кук это все подключить с магнитным пускателем. Если есть фото или если не трудно, сфотографируйте плату управления ПУ ЭВТ И1 и на ней покажите куда подключить провода от китайского контроллера, который вы советуете. Вот и вся проблема.

Завтра сниму крышку с пульта и сделаю фото подключения, пора уже с этим разобраться до конца.

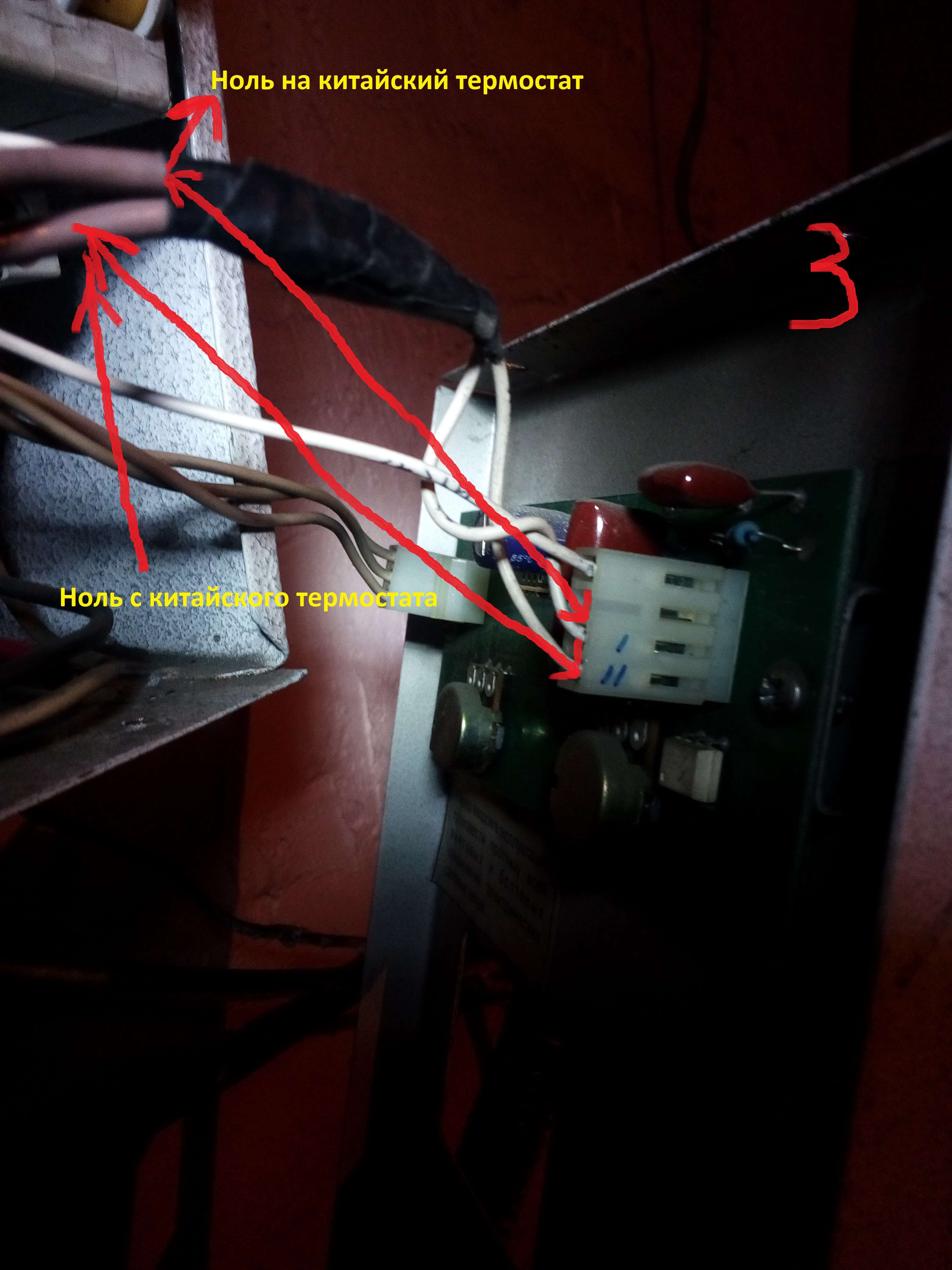

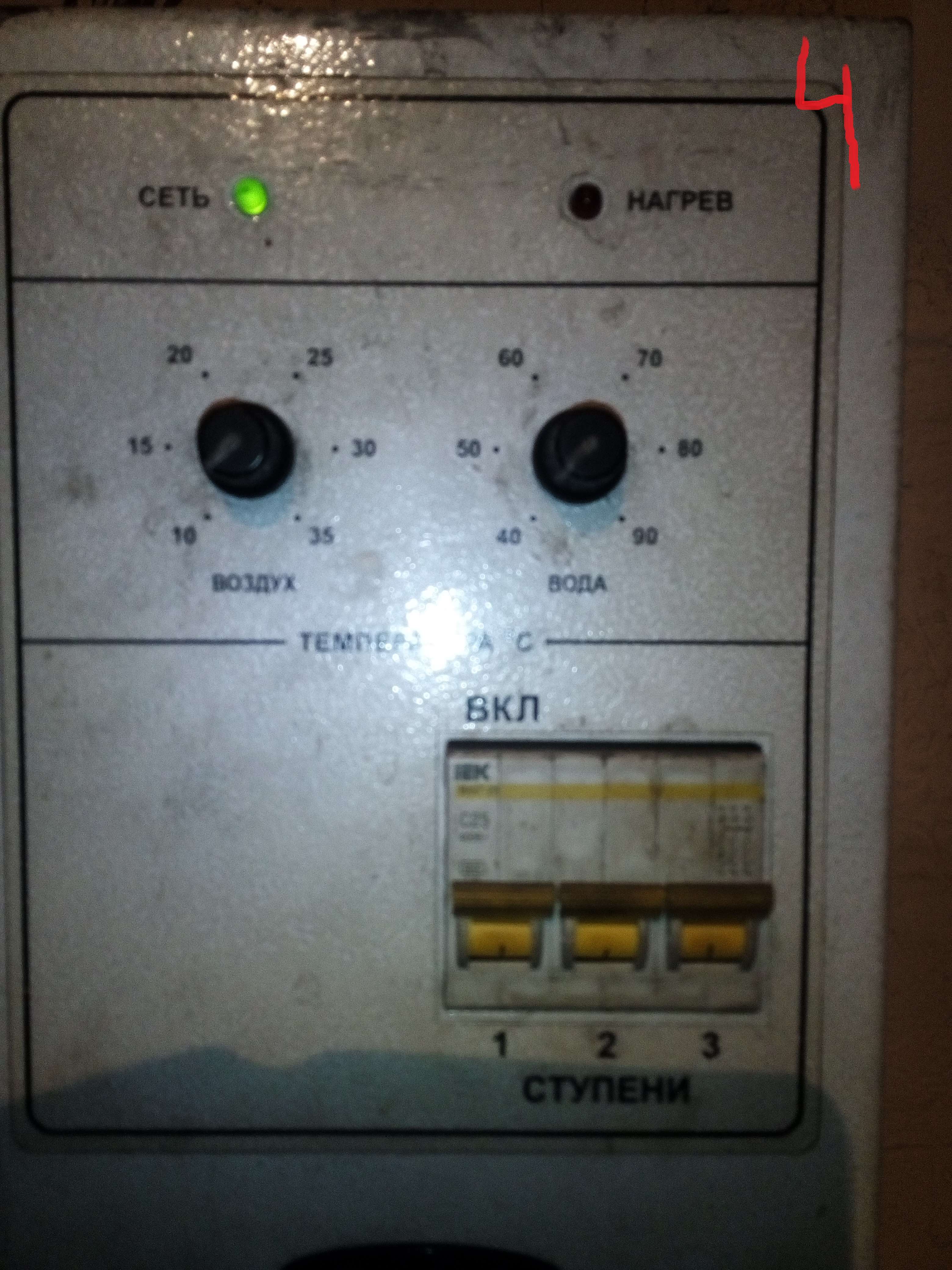

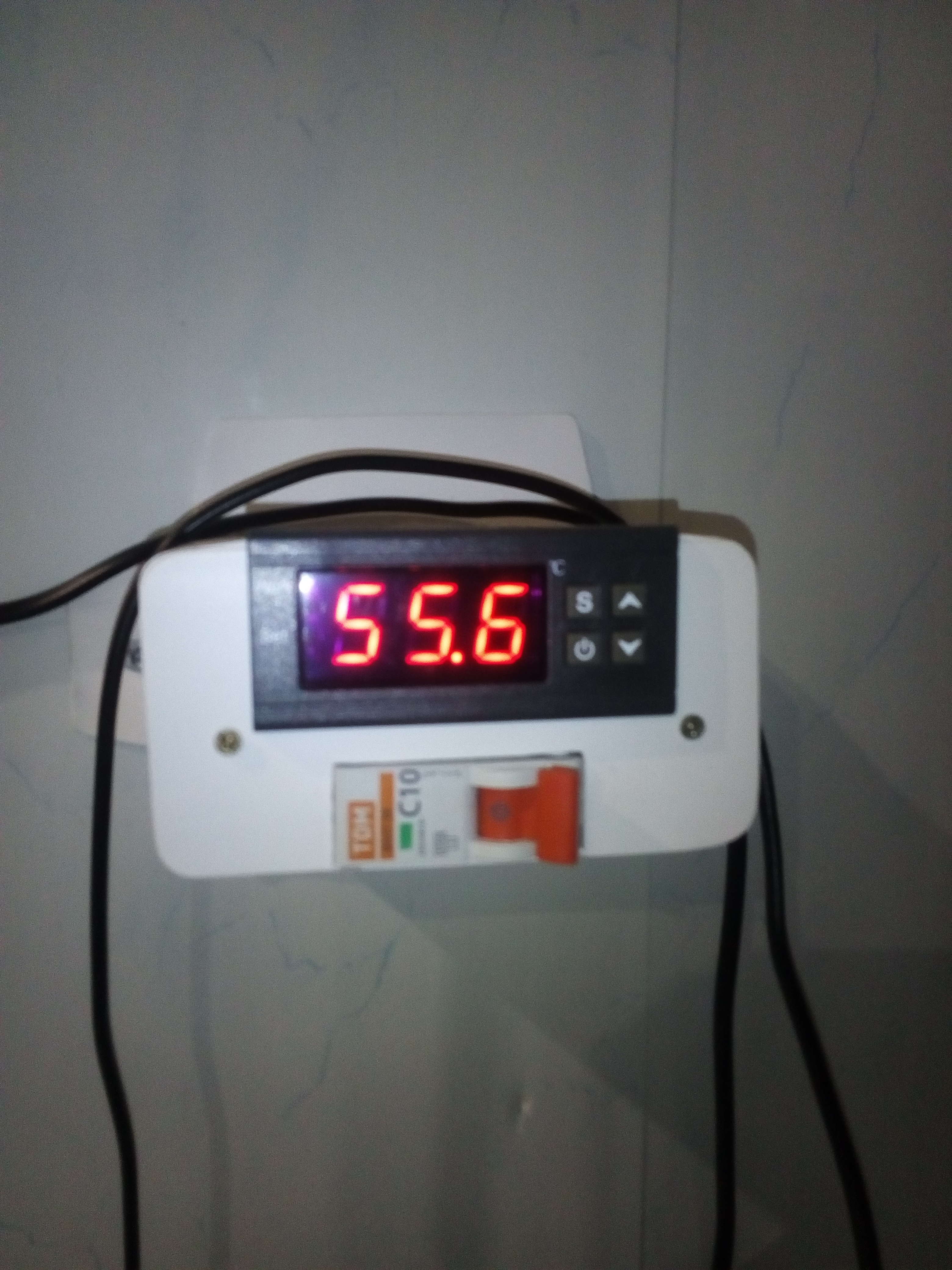

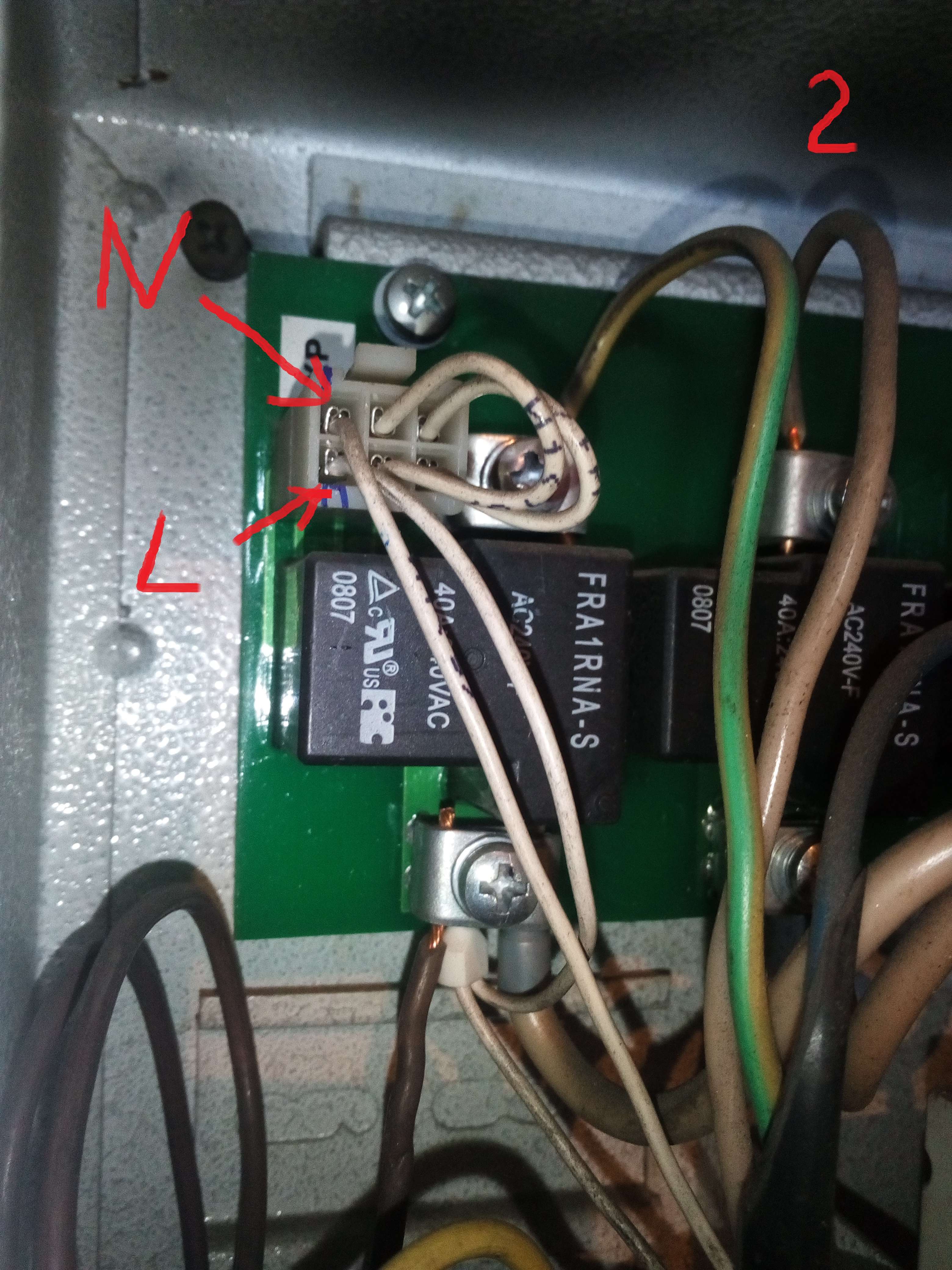

Отправляю фото

Благодарю за подробные фото. Теперь ясность полная.

Дмитрий, напишите позже, получилось подключить?

ОК

Здравствуйте, крестьянин. У меня к вам вопрос: Вы по образованию электрик или электронщик?
