DEFR
15
NLITPLRU
0478 121 9903 A - DE
6.1 Rasenmäher zusammenbauen
● Zusammenbau auf einem
waagrechten, ebenen und festen
Untergrund durchführen. Vor der
Montage Lieferumfang
kontrollieren.
● Grasfangkorb zusammenbauen
und Lenkerunterteile (D)
montieren – Anziehmoment
beachten.
● Lenkeroberteil in der gewünschten
Höhe auf den Lenkerunterteilen
positionieren und halten. (Ö 7.3)
● Lenkeroberteil montieren und
Stromkabel wie abgebildet in die
Kabelführung (J) einlegen sowie
mit den Kabelclips (K) am Lenker
befestigen.
● Grasfangkorb einhängen. (Ö 7.1)
7.1 Grasfangkorb
Einhängen:
● Auswurfklappe (1) öffnen und
halten.
● Grasfangkorb (2) mit den Haltenasen in
die Aufnahmen (3) an der
Geräterückseite einhängen.
● Auswurfklappe (1) schließen.
Aushängen:
● Auswurfklappe (1) öffnen und halten.
● Grasfangkorb (2) anheben und nach
hinten abnehmen.
● Auswurfklappe (1) schließen.
7.2 Füllstandsanzeige
Der Grasfangkorb ist mit einer
Füllstandsanzeige (1) am
Grasfangkorboberteil ausgestattet.
Der Luftstrom, der durch die Rotation des
Mähmessers entsteht und für die
Befüllung des Grasfangkorbes sorgt, hebt
die Füllstandsanzeige an (2):
Der Grasfangkorb wird mit Schnittgut
befüllt.
Füllt sich der Grasfangkorb mit Gras,
verringert sich dieser Luftstrom und die
Füllstandsanzeige senkt sich (3):
● Gefüllten Grasfangkorb entleeren
(Ö 10.5).

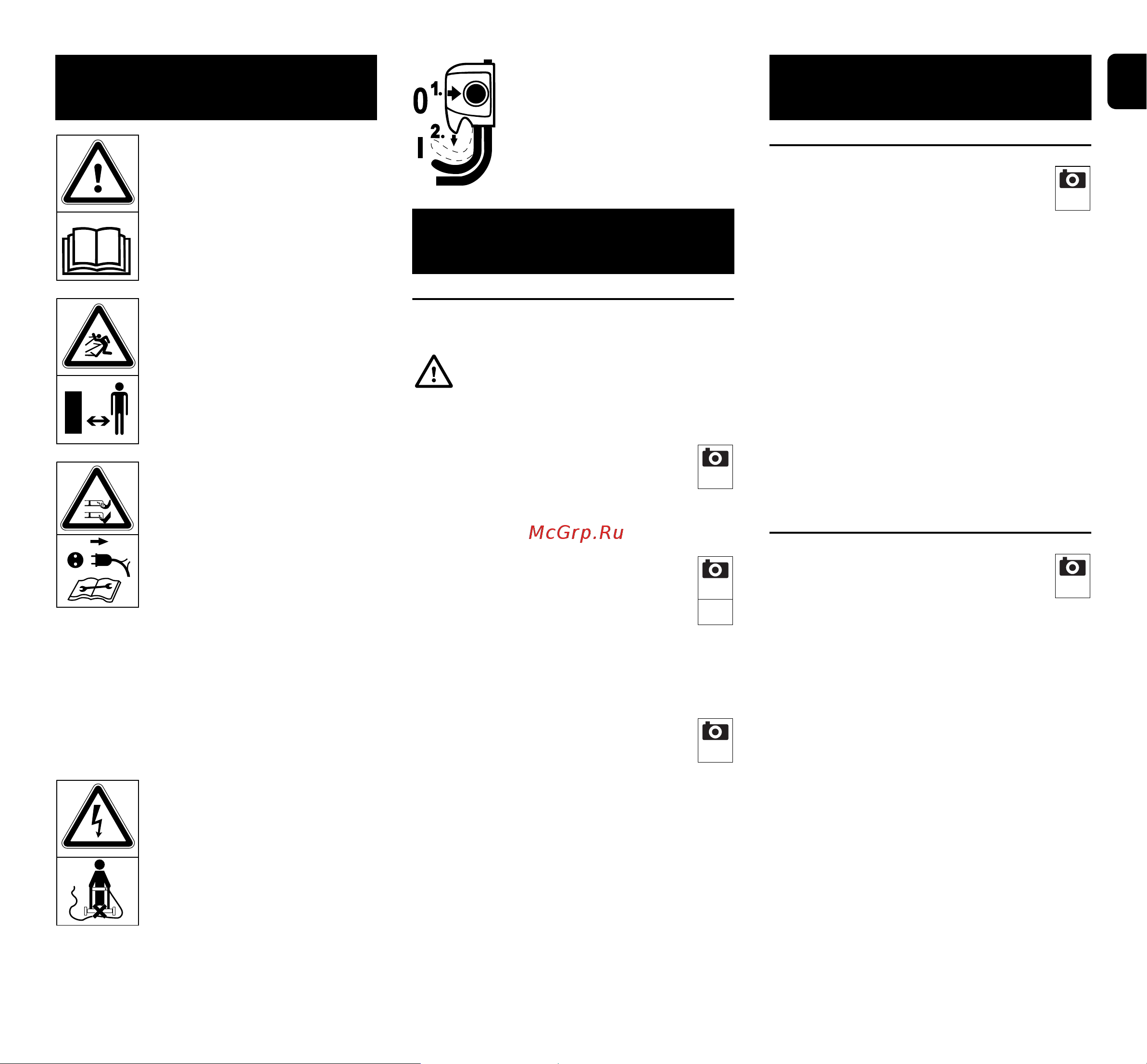

5. Symbolbeschreibung
Achtung!
Vor Inbetriebnahme
Gebrauchsanleitung lesen.
Verletzungsgefahr!
Dritte aus dem Gefahrenbe-
reich fernhalten.
Verletzungsgefahr!
Vorsicht vor scharfem Mäh-
messer. Das Mähmesser
läuft nach dem Ausschalten
wenige Sekunden nach
(Motor-/ Messerbremse).
Vor Arbeiten am Schneid-
werkzeug, vor Wartungs-
und Reinigungsarbeiten, vor
dem Prüfen, ob die
Anschlussleitung verschlun-
gen oder verletzt ist, und vor
dem Verlassen des Geräts
den Motor ausschalten und
Netzstecker ziehen.
Stromschlaggefahr!
Anschlusskabel von
Schneidwerkzeug
fernhalten.
Elektromotor einschalten.
6. Gerät betriebsbereit
machen
Verletzungsgefahr
Beachten Sie die
Sicherheitshinweise im Kapitel "Zu
Ihrer Sicherheit". (Ö 4.)
2
3
4
5
7. Bedienelemente
6
7
