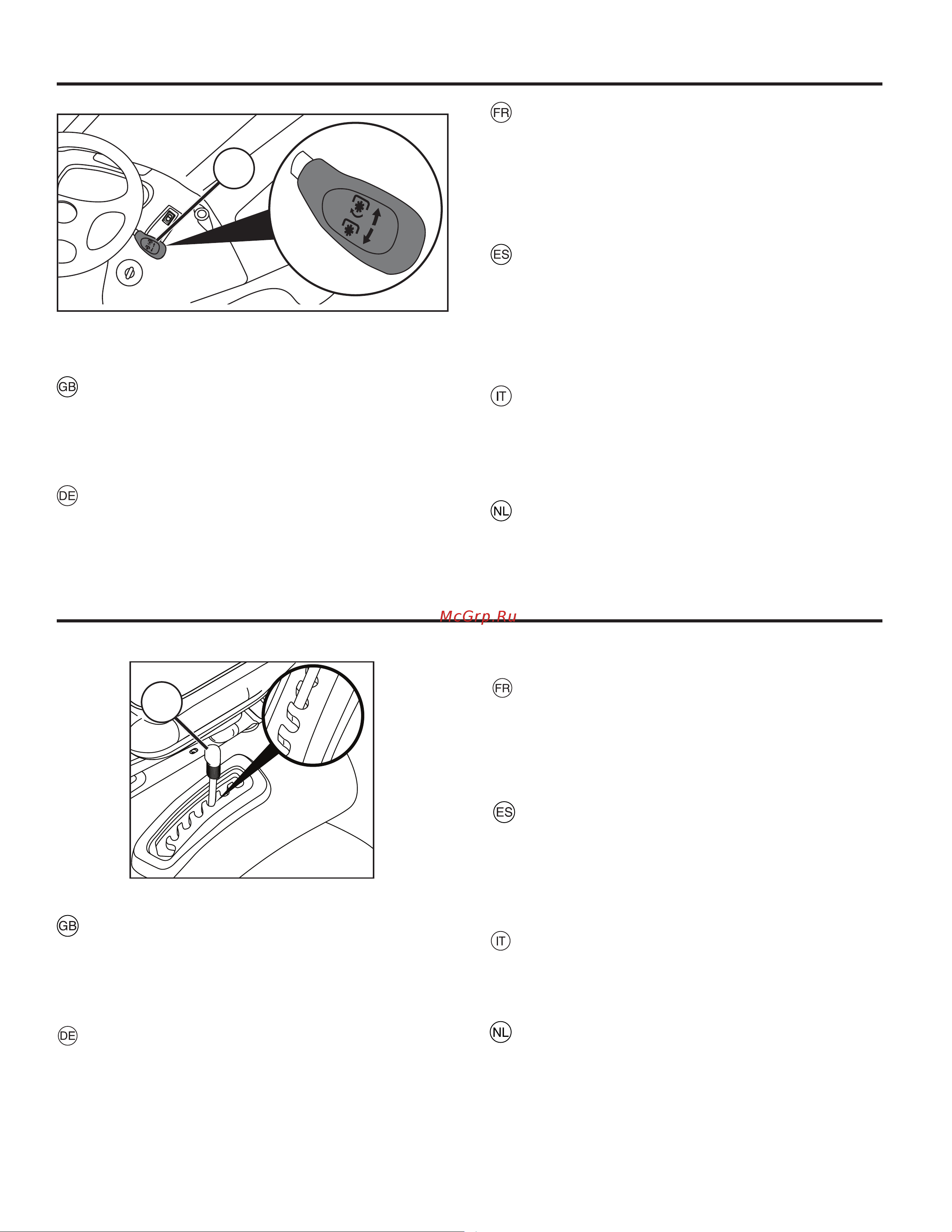

6. Quick lifting/lowering of the cutting unit
Pull the lever backwards to quickly lift the cutting unit when
passing over irregularities in the lawn, etc. During trans por ta-
tion the cutting unit shall be in the highest position. Pull the
lever back until it locks.
6. Schnelles Heben und Senken des Mähaggregats
Den Hebel zurückziehen, um das Mähaggregat schnell bei der
Fahrt über z.B. unebene Stellen des Rasens anzuheben. Bei
Transportfahrt soll das Mähaggregat in der höchsten Stellung
stehen. Den Hebel zurückziehen, bis dieser gesperrt wird.
6. Relevage et abaissement du carter de coupe
Tirer sur le levier vers l'arrière pour relever rapidement le
carter de coupe lors du passage sur une surface accidentée.
Pour le transport, le carter de coupe doit être dans sa position
la plus élevée (relevé au maximum). Pour cela, tirer le levier
vers l'arrière jusqu'à sa butée.
6. Elevación/descenso rápidos del equipo de corte
Tire de la palanca hacia atrás para levantar rápidamente el
equipo de corte al pasar sobre irregularidades del terreno,
etc. Al transportar la máquina, el equipo de corte ha de estar
en la posición más alta. Tire de la palanca hacia atrás hasta
que se bloquee.
6. Sollevamento/abbassamento del tagliaerba
Per sollevare il tagliaerba quando sia necessario, tirare indietro
la leva. In caso di trasporto il tagliaerba deve essere sollevato.
6. Snelle verhoging/verlaging van maaikast
Breng de hendel naar achteren om de maaikast snel te doen
verhogen bij het passeren van oneffenheden in het gazon.
Bij transport dient de maaikast in zijn hoogste stand te staan.
Zet de hendel achteruit, totdat deze vergrendeld is.
3
6
5. Commande d'embrayage et de débrayage du
carter de coupe
Pousser le levier vers l'avant et le verrouiller pour embrayer
le carter de coupe. Les courroies d'entraînement seront alors
en tension et les lames commenceront à tourner. Ramener
le levier vers l'arrière pour débrayer le carter de coupe, les
lames seront alors freinées par le frottement des patins de
frein sur les poulies d'entraînement.
5. Acoplamiento y desacoplamiento del equipo de
corte
Lleve la palanca hacia adelante para acoplar la propulsión del
equipo de corte. Se tensarán entonces las correas propulsoras
y empezarán a girar las cuchillas. Si la palanca se lleva hacia
atrás se desacopla la propulsión al mismo tiempo que la
rotación de las cuchillas es frenada por las zapatas de freno
que aprietan las ruedas de las correas.
5. Inserimento/disinserimento del dispositivo di
taglio
Premere in avanti la leva per avviare il tagliaerba. La cinghia
entra in tensione e le lame cominciano a girare. Tirando indietro
la leva il tagliaerba viene disinserito e le lame vengono frenate
dalle ganasce dei freni che agiscono contro la puleggia.
5. Koppelen en onkoppeleen van de maaikast
Breng de hendel naar voren om de aandrijving van de maaikast
te koppelen. Daarbij wordt de aandrijfriem gesteld en de messen
beginnen te roteren. Wordt de hendel naar achteren gebracht,
wordt tegelijkertijd de rotatie van de messen afgeremd, doordat
de remblokken tegen de poelie lopen.
5. Connection/disconnection of the cutting unit
Move the lever forward to connect the drive to the cutting
unit, whereby the drive belt is tensioned and the blades begin
to rotate. If the lever is moved backwards the drive will be
disconnected and the rotation of the blades slowed down by
the action of the brake shoes on the pulley.
5. Ein und Ausschalten des Mähaggregats
Den Hebel nach vorn führen, um den Antrieb des Mähers
ein-zukuppeln. Dabei wird der Antriebsriemen gespannt
und die Riemen beginnen sich zu drehen. Wenn der Hebel
zurückge-zogen wird, wird der Antrieb ausgekuppelt und die
Drehung der Klingen wird durch an die Riemenrollen angesetzte
Bremsklöt-ze gebremst.
