27

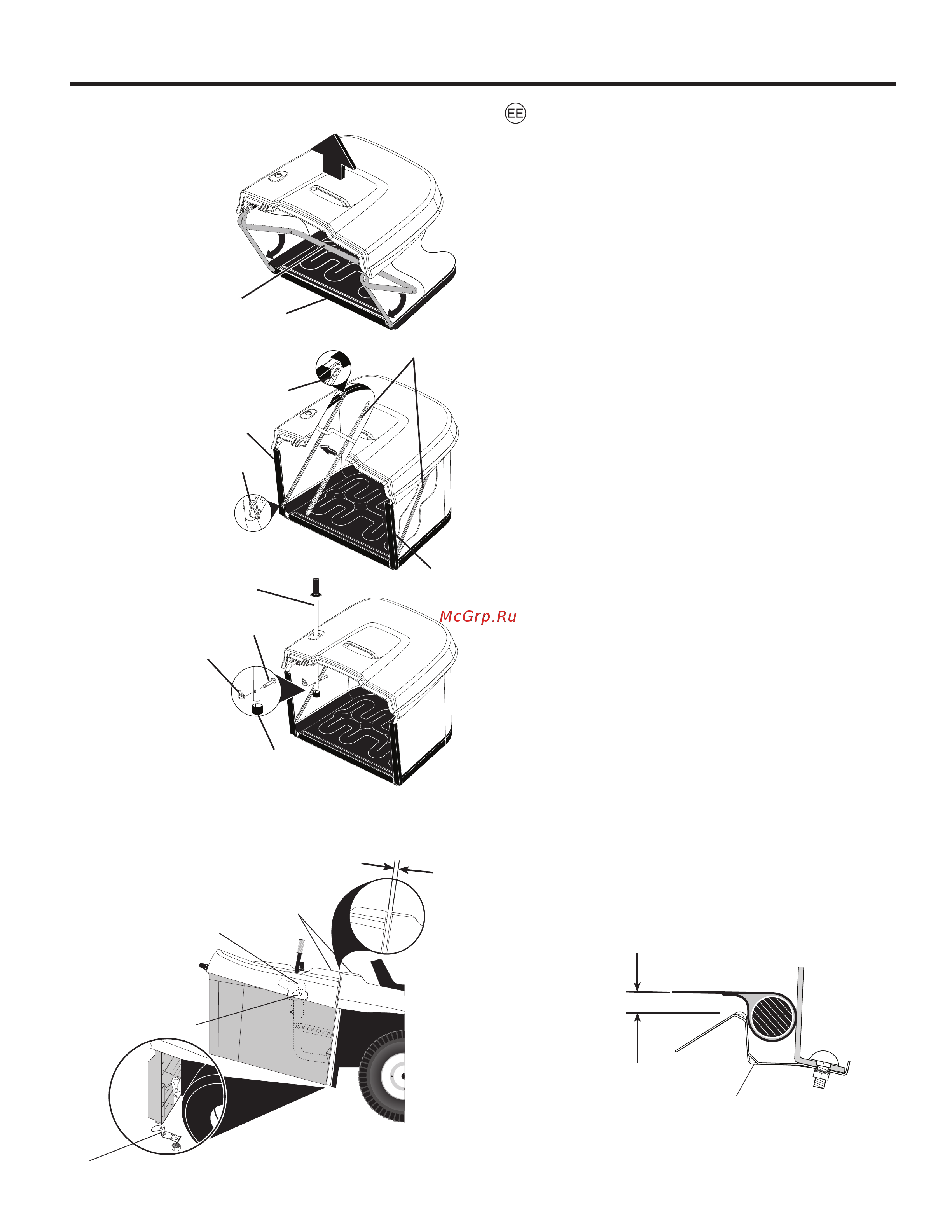

1. Ekskavaatori eesmine toru
2. Vinüüldetail
Ekskavaatori kokkupanemine
MÄRKUS: Ekskavaatori kokkupanemise lihtsustamiseks
oleks soovitav kasutada teise inimese abi.
• Voltige kott lahti, keerates selleks koti eesmine toru lõpuni
ette ja surudes koti põhjas oleva vinüülist serva torule.
• Koti sees seadke avamisvarvad ja fi ksaatorid koti mõlemal
küljel olevatele poltidele nagu joonisel kujutatud.
• Suruge vinüülist servad koti eesmise toru külgedele.
• Lükake ekskavaatori käepide läbi ekskavaatori peal oleva
augu, pange kahvelpolt 10 x 44mm kohale ja kinnitage
klambriga.
• Torgake ekskavaatori käepideme otsa kate.
MÄRKUS: Tulevikus võib kahvelpoldi eemaldada, et ka-
sutada käepidet väljaviske puhastamiseks, kui see on um-
mistunud.
Ekskavaatori reguleerimine
Ekskavaatori korralikuks tööks võib osutuda vajalikuks
reguleerida ekskavaatori sõlme. Ekskavaatori pealispinna ja
kaitsepleki vahel peaks olema 6mm-9mm vahe ning ekska-
vaatori pealispind peaks olema ühel tasapinnal kaitseplekiga.
Ekskavaatori asendi reguleerimiseks:
Horisontaalne reguleerimine
• Keerake pisut lahti mutrid, millega on kinnitatud ekskavaa-
tori parem- ja vasakpoolne reguleerimisklamber. Keerake
mutreid lahti vaid niipalju, et klambrid oma kohal püsiksid,
kuid et neid oleks võimalik liigutada.
• Liigutage klambreid niipalju edasi või tagasi, kuivõrd
soovite ekskavaatorisõlme liigutada. Keerake mutrid
uuesti korralikult kinni.
Vertikaalne reguleerimine
• Keerake pisut lahti mutird, millega on kinnitatud vertikaalse
reguleerimise klambrid. Keerake mutreid lahti vaid niipalju,
et klambrid oma kohal püsiksid, kuid et neid oleks võimalik
liigutada.
• Liigutage klambreid niipalju edasi või tagasi, kuivõrd
soovite ekskavaatorisõlme liigutada. Keerake mutrid
uuesti korralikult kinni.
• Monteerige ekskavaatori sõlm uuesti tagasi ja kontrollige
ekskavaator ja kaitsepleki sobivust. Vajadusel korrake
protseduuri, kuni saavutate õige asendi.
• Pärast kohale paigutamist eemaldage traktorilt pakke-
seadeldis ja paigaldage pakkeseadeldise fi ksaator (4)
traktori tagumisele plaadile, vastavalt joonisel näidatule.
Keerake kindlalt kinni.
• Paigaldage pakkeseadeldis ja laske see fi ksaatori ak-
tiveerimiseks ettevaatlikult alla.
• Mõõtke vahemaa pakkeseadeldise ja fi ksaatori vahel,
nagu joonisel näidatud. Kui vahemaa pole 10 mm – 16
mm, eemaldage pakkseadeldis ettevaatlikult ja korrake
vajadusel reguleerimist vertikaalsuunas.
1. Pealispinnad ühetasa
2. Horisontaalse reguleerimise klamber
3. Vertikaalse reguleerimise klamber
4. Pakkeseadeldise fi ksaator
0
2
9
0
6
0
2
9
0
5
2
1
4
3
4
5
5
02
9
07
6
7
8
9
3. Avamisvarvad
4. Vedrukinnitus
5. Vinüüldetail
6. Käepideme toru
7. Kahvelpolt 10 x 44mm
8. Vedrukinnitus
9. Kork
Masina kohaldamine tööks ekskavaatoriga, multšimiseks
või tühjakslaadimiseks Vt selle käsiraamatu lõiku 5.
02967
1
6MM (1/4") - 9MM (3/8")
2
3
4
0
2
9
8
3
10MM (7/16") - 16MM (5/8")
4
2
