Partner P13597HRB [28/88] Pridėkite surinktuvo įrangą prie traktoriaus
![Partner P13597HRB [28/88] Pridėkite surinktuvo įrangą prie traktoriaus](/views2/2000741/page28/bg1c.png)
28

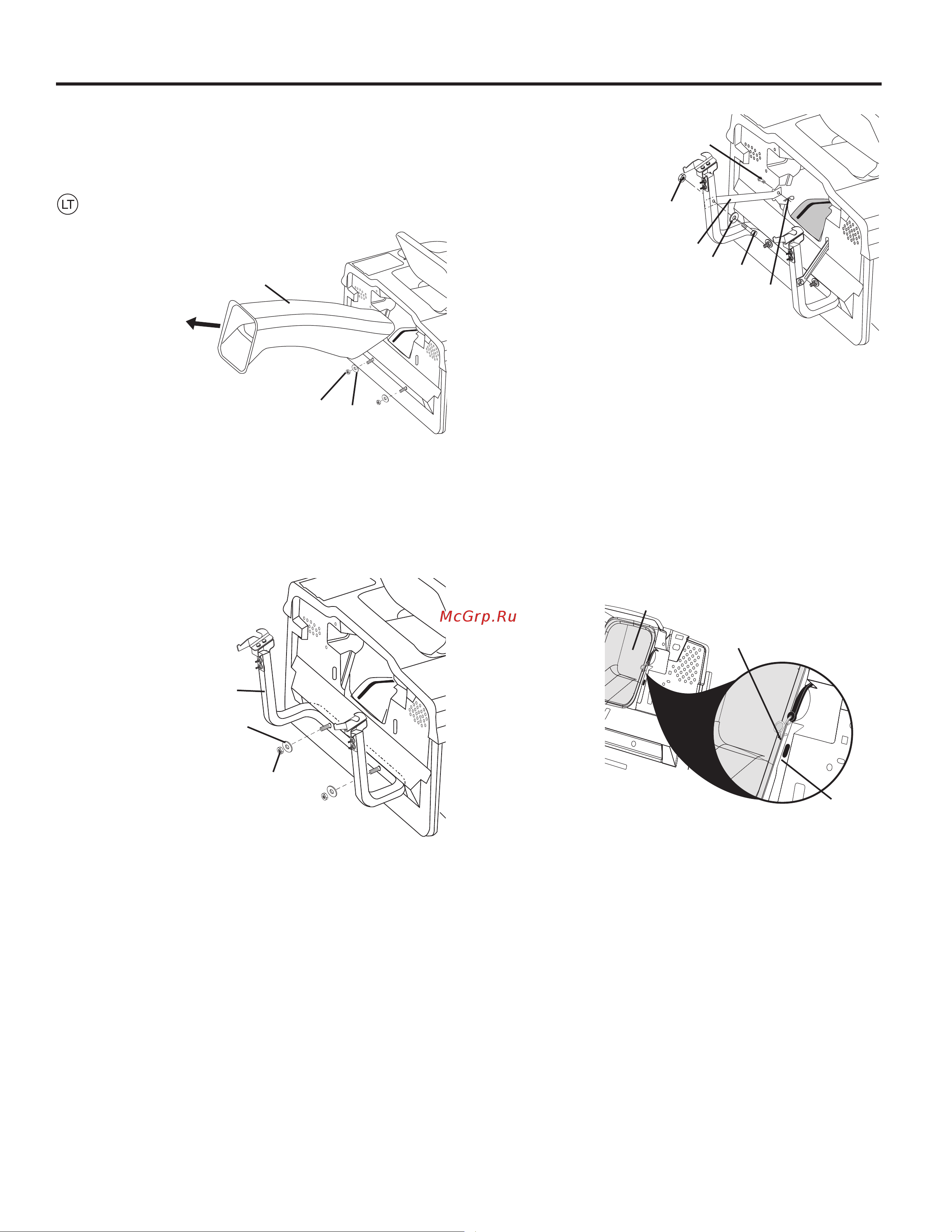

1. Išmetimo lovelis
2. 3/8 veržlė
3. Plokščioji poveržlė
• Nuimkite išmetimo lovelį nuo traktoriaus užpakalinės
dalies. Atkabinkite dvi (2) plokšteles ir nuimkite lovelį
nuo traktoriaus.
• Nuimkite dvi (2) 3/8 veržles ir plokščius tarpiklius nuo
varžtų, esančių ant traktoriaus užpakalinės plokštės.
1. 3/8 kontraveržlė
2. Plokščias tarpiklis
3. Atramos vamzdelis
• Naudojant veržles ir plokščius tarpiklius, nuimkite nuo
traktoriaus užpakaline plokštę, pridėkite surinktuvo atra-
mos vamzdelį prie užpakalinės plokštės kaip parodyta
piešinyje. Kruopščiai priveržkite.
1. Atramos kronšteinas
2. Kaiščiukas 10 x 17 mm
3. 3/8 veržlė
4. Kaiščiukas 10 x 50 mm
5. 10,3 mm (13/32”) plokščias tarpiklis
6. Spyruoklinis vielokaištis
• Pridėkite du viršutinius atramos kronšteinus per
užpakaline plokštę ir prie važiuoklės. Įdėkite kaiščiuką
10 x 17 mm ir pritvirtinkite su spyruokliniu vielokaiščiu.
• Primontuokite abejus atramos kronšteinus prie surinktuvo
atramos vamzdelio išorines pusės. Įdėkite kaiščiuką 10
x 50 mm ir pritvirtinkite su spyruokliniu vielokaiščiu.
1. Kablys
2. Išmetimo lovelis
3. Užpakalinės plokštės skylė
• Pridėkite išmetimo lovelį atgal prie traktoriaus užpakalinės
angos. Pritvirtinkite lovelį su dvejomis kablinėmis
sąvaržomis.
PASTABA: Plokštelės kablys turi eiti kiaurai tiktai išmetimo
loveliui. Neleiskite kablį į skylę ant traktoriaus užpakalinės
plokštės. Tas leis išmetimo loveliui judėti kartu su pjovimo
agregato korpusu, pjaunant nelygius paviršius.
02
30
6
0
2277
02330
1
2
1
3
2
2
1
3
3
Pridėkite surinktuvo įrangą prie traktoriaus
