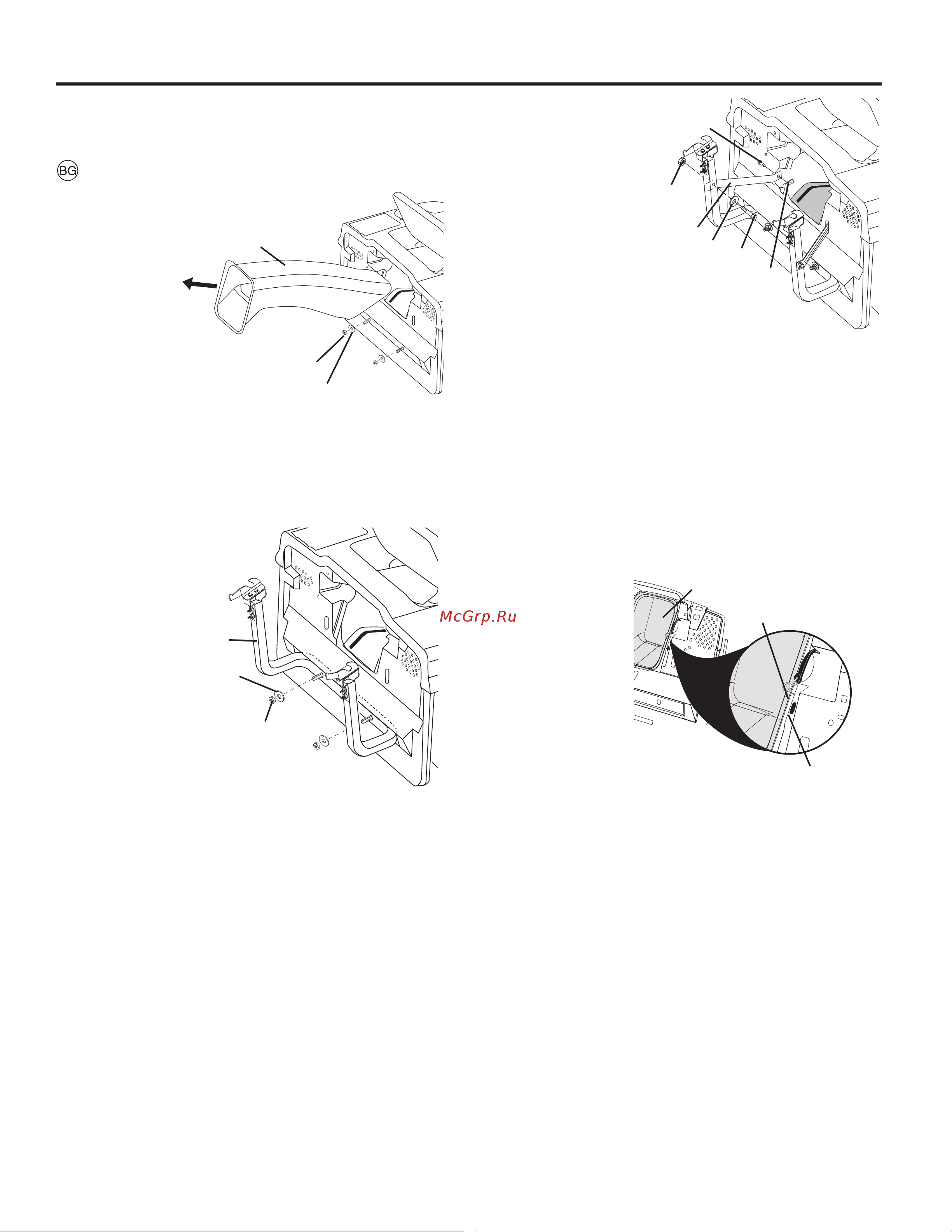

1. Улей за изхвърляне
2. 3/8 гайка
3. Плоска шайба
• Махнете улеят за изхвърляне от задната част на
трактора. Откачете двете (2) пластинки и дръпнете
улея навън, като го отделите от трактора.
• Махнете двете (2) 3/8 гайки и плоската шайба от
болтовете на задната плоча на трактора.
1. 3/8 Осигурителна гайка
2. Плоска шайба
3. Поддържаща тръба
• Като използвате гайките
и плоските шайби, свалената
от трактора задна плоча, поставете поддържащата
багерна тръба към задната плоча, както е показано.
Затегнете добре.
1. Поддържаща скоба
2. Съединителен щифт 10 x 17мм
3. 3/8 Заключваща гайка
4. 3/8 x 63,5 мм Шестоъгълен болт
5. 10,3 мм (13/32”) плоска шайба
6. Закрепваща пружина
• Поставета двете горни поддържащи скоби през задната
плоча към шасито, сложете съединителния щифт 10
x 50 мм
и го закрепете със закрепващата пружина.
• Съберете двете поддържащи скоби към външната
страна на багерната поддържаща тръба, като
използвате по два шестоъгълни болта за всяка 3/8
x 63,5 мм 13/32” I.D. плоски шайби и 3/8 заключващи
гайки от торбата с части. Затегнете добре.
1. Кука
2. Улей за изхвърляне
3. Отвор на задната плоча
• Махнете улеят за хвърляне
от задния отвор на
трактора. Закрепете улеятс двете приличащи на
куки пластини.
ЗАБЕЛЕЖКА: Пластинката трябва да мине само през
улея за източване. Не допускайте кукичката да влезе през
отвора в задната плоча на трактора. Това ще позволи на
улея за източване да се носи с платформата на косачката,
когато се движи
по неравен терен.
02306
1
2
3
02330
1
3
2
За да инсталирате компонентите на коша
към трактора:
0
3028
2
5
3
1
4
6
0
2
277
1
2
3
2
