Отрезное приспособление в среднем/

внешнем положении

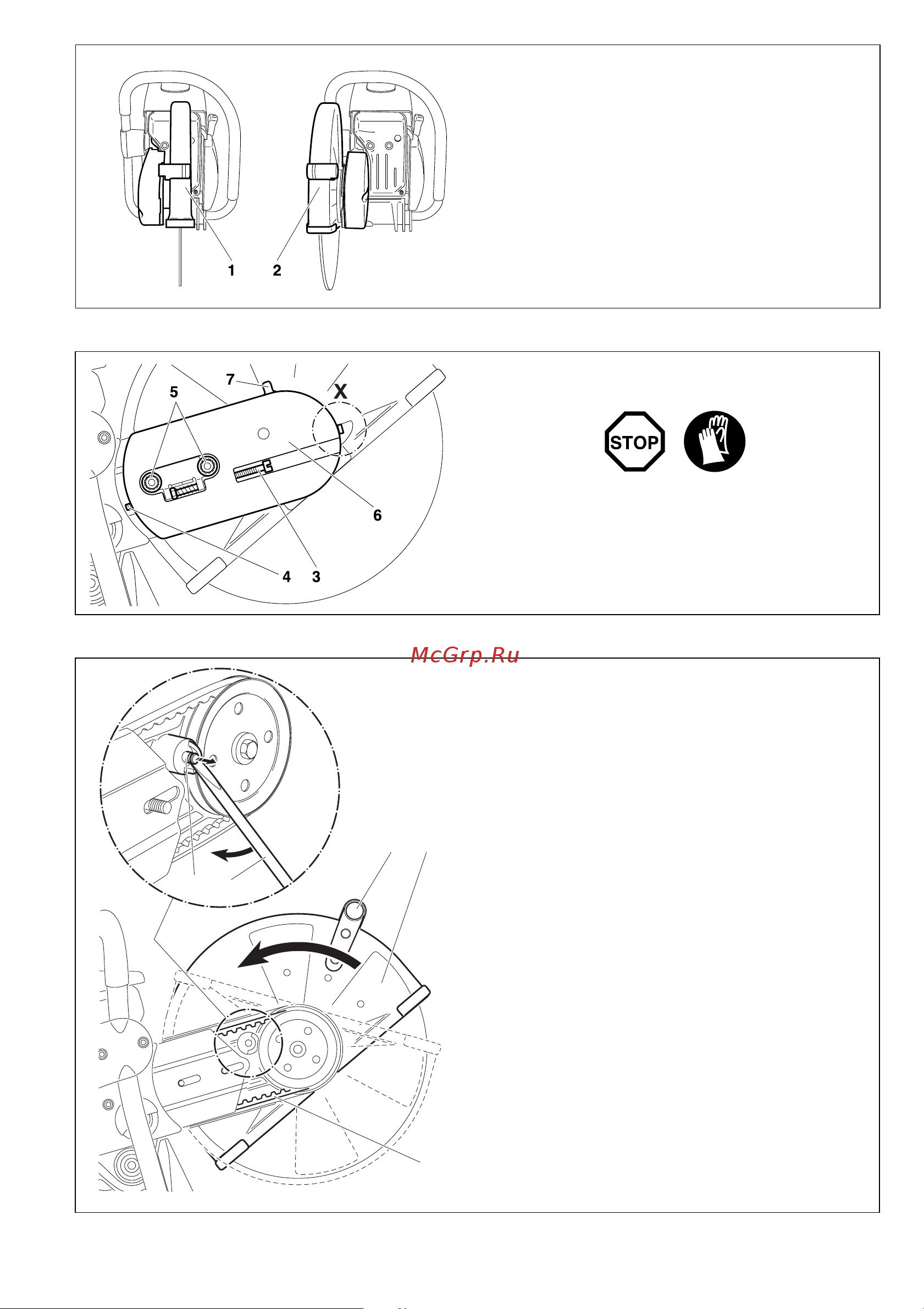

УКАЗАНИЕ: отрезное приспособление смонтировано на

заводе в среднем положении (1). При наличии препятствий

вблизи выполнения разреза (например, бордюрные

камни, каменная кладка) можно переставить отрезное

приспособление в наружнее положение (2). Зто положение

следует использовать в ведомом от руки инструменте только

для выполнения соответствующей работы, после чего

необходимо отрезное приспособление снова установить

в среднее положение. Шлифовально-отрезная машинка

с отрезным приспособлением в среднем положении

имеет более удобное расположение центра тяжести, что

исключает появление преждевременной усталости.

Перемонтаж отрезного приспособления

Ослабить гайки (5).

Ослабить натяжной болт (3) (против часовой стрелки)

пока в щели станет виден конец болта (4).

Ослабить и выкрутить винт (деталь X, только в модели

DPC8132).

Открутить гайки (5) и снять крышку (6).

Как показано на рисунке необходимо настолько вытянуть

упорный штырь (8) с помощью комбинированного ключа

(9), пока

защитный кожух (11) станет поворачиваться.

УКАЗАНИЕ: предохранительный упор от прокручивания

(7) деактивируется при вытянутом упорном штыре (8).

Поэтому защитный кожух (11) может быть выкручен и

дальше упора от прокручивания (7).

Открутить рукоятку (10) и повернуть как показано на

рисунке защитный кожух (11).

Вынуть клиновой ремень (12) и снять режущее

приспособление.

УКАЗАНИЕ: на рисунке показан клиновый ремень для

модели DPC6430 - 7331.
