MONTAGEM MONTAJΣΥΝΑΡΜΟΛΟΓΗΣΗ

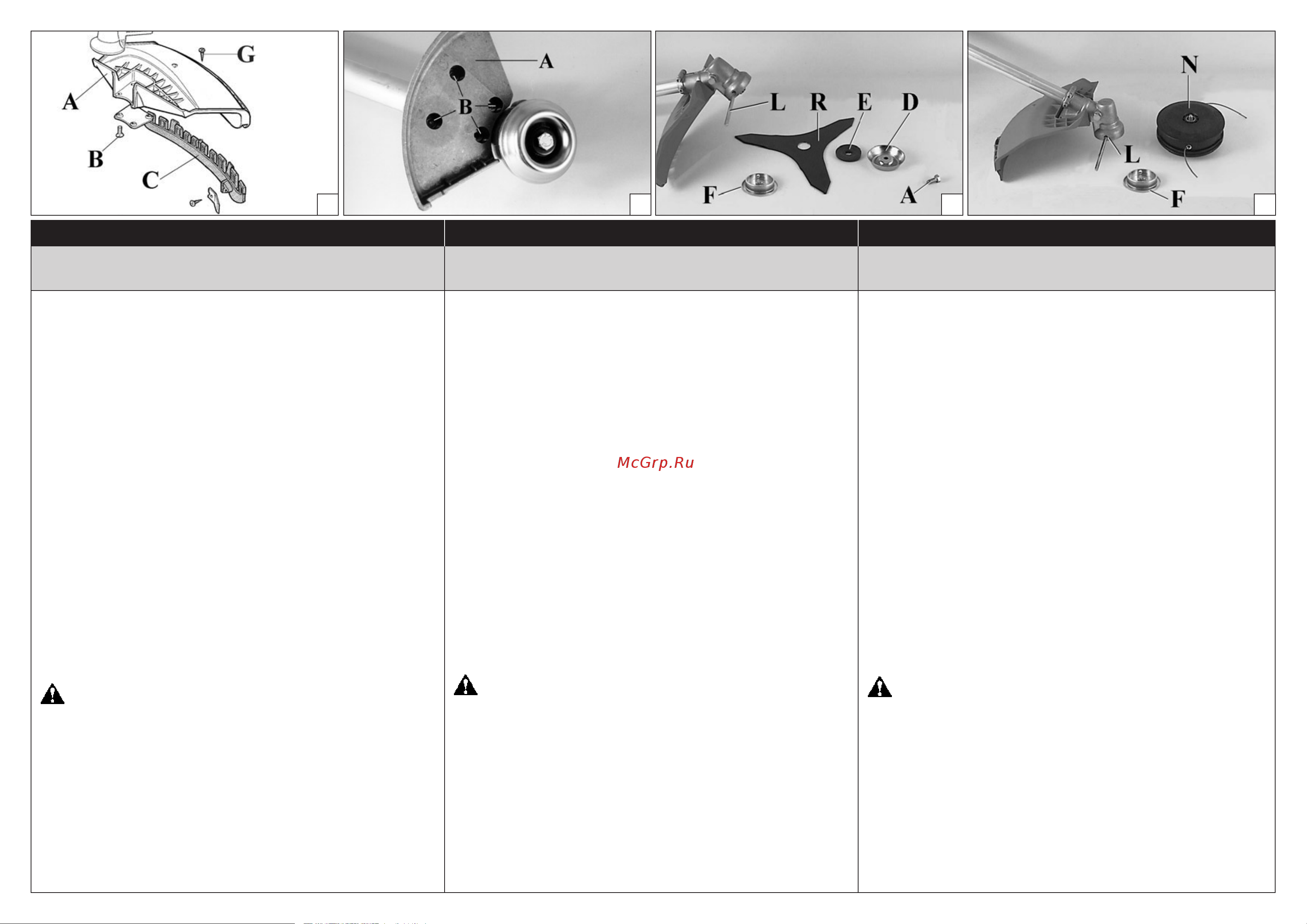

MONTAGEM PROTECÇÃO SEGURANÇA (Fig. 1A-B)
Fixe a protecção de plástico ou ferro (A) no tubo de transmissão com
a ajuda dos parafusos (B) numa posição tal que vos permita trabalhar
com toda a segurança.
NOTA: utilize a protecção (C, Fig. 1 A) adenas con os os de nylon.
A protecção (C) deve ser xada com o parafuso (G) à protecção
(A).
Para os discos para madeira (22-60-80 dentes) utilize sempre a
apropriada proteção de metal (Fig. 1B).
MONTAGEM DO DISCO (Fig. 2)
Desenrosque o perno no sentido aos ponteiros do relógio (rosca
esquerda) (A). Tirar o copo (D) e a falange inferior (E). Monte o
disco (R) sobre a falange superior (F), vericando o bom sentido de
rotação e a boa posição sobre o cubo (G). Monte o freio inferior (E),
o copo (D) e aperte o perno (A) no sentido contrário aos ponteiros
do relógio.
Colocar a cavilha (L) no furo apropriado para poder bloquear o disco
e trancar o parafuso (A, Fig. 2) a 2.5 Kgm (25 Nm).
ATENÇÃO! - Em caso de transporte ou aquando guardar
la roçadora, monte a protecção do disco (M) p.n. 4196086 como
ilustrado nas Fig. 4-5.
MONTAGEM DA CABEÇA NOS FIOS DE NYLON (Fig. 3)
Ene o freio superior (F) nos seus lugares no cubo. Ene a cavilha que
vai bloquear a cabeça no seu orifício (L) e aperte à mão, no sentido
contrário aos ponteiros do relógio, a cabeça (N).
METAL KORUYUCUNUN MONTAJI (Şekil 1A-B)
Metal koruyucuyu (A) şaa kullanıcının rahatça çalışmasına olanak
verecek pozisyonda (B) vidalayın.
NOT: (Şekil 1A) Koruyucuyu (C) sadece misinalı kafayla kullanın.
Koruyucu (C), vida (G) ile koruyucu (A) üzerine takılmalıdır.
Ağaç kesmek için kullanılan 22-60-80 diş bıçaklar ile metal koruyucu
kullanmanız tavsiye olunur (Şekil 1B).
DISKIN TAKILMASI (Şekil 2)
Somunu (A) saatin yönünde gevşetin. Contayı (D) ve alt anşı (E)
çıkarın. Bıçağı (R) üst anşa (F) monte ederek sıkıştırın. Dönüş
yönünün doğru olup olmadığını kontrol edin. Alt anşı (E), contayı
(D) monte ederek somunu (A) saatin aksi yönünde sıkıştırın (L).
Verilen pimi deliğe veya uygun bir düğmeye basmak için sokarak
bıçağı sabitleştirin ve somunu (A, Şekil 2) 2.5 kgm (25 Nm) güçle
sıkıştırın.
DİKKAT! Kesme diskinin nakliye veya yeniden kurulması
esnasında, disk/plak (M) p.n. 4196086 koruyucusunu Şekil 4-5 de
gösterildiği gibi takınız.
MISINALI KAFANIN TAKILMASI (Şekil 3)
Üst anşı (F) yerine takın. Kafa sabitleme pimini veya uygun bir
düğmeye basmak için deliğe geçirin ve kafayı (N) elle saatin tersi
yönünde çevirerek sıkıştırın (L).
ΜΟΝΤΑΡΙΣΜΑ ΠΡΟΣΤΑΣΙΑ ΑΣΦΑΛΕΙΑΣ (Εικ.1Α-Β)
Σταθεροποιήστε την προστασία (Α) στο σωλήνα μετάδοσης με τις
βίδες (Β), σε μια θέση που να επιτρέπει την εργασία σε συνθήκες
ασφαλείας.
Σημείωση: Χρησιμοποιείτε την προστασία (C, Εικ.1 Α) μόνο με την
κεφαλή νάιλον καλωδίου. Η προστασία (C) πρέπει να στερεωθεί
με τη βίδα (G) στην προστασία (Α).
Για του δίσκους ξύλου (20-60-80 δόντια) χρησιμοποιείτε πρώτα την
ειδική μεταλλική προστασία (Εικ.1Β).
ΜΟΝΤΑΡΙΣΜΑ ΤΟΥ ΔΙΣΚΟΥ (Εικ.2)
Ξεβιδώστε δεξιόστροφα το μπουλόνι (Α). Βγάλτε το μεταλλικό
ποτηράκι (D), την κάτω φλάντζα (Ε). Μοντάρετε το δίσκο (R) στην
πάνω φλάντζα (F), με τη σωστή φορά περιστροφής (G). Μοντάρετε
την πάνω φλάντζα (Ε), το μεταλλικό ποτηράκι (D) και βιδώστε το
μπουλόνι αριστερόστροφα.
Εισχωρήστε τον άξονα (L) στην ειδική οπή για να μπλοκάρετε το
δίσκο και να επιτρέψετε τη σταθεροποίηση του μπουλονιού (Α, Εικ.2)
σε 2,5 Kgm (25Nm).
ΠΡΟΣΟΧΗ! - Σε περίπτωση μεταφοράς ή αποθήκευσης του
θαμνοκοπτικού, τοποθετήστε την προστασία του δίσκου (Μ) p.n.
4196086 όπως φαίνεται στις (Εικ.4-5.)
ΜΟΝΤΑΡΙΣΜΑ THΣ KEΦAΛHΣ ME NAΥΛON KAΛΏΔIO
(Εικ.3)
Eισχωρειτε την πανω Φλαντζα (F). Eισχωρειστε τον αζονα
σταθεροπιησης πης κεΦαλην ειδικη οπη (L) και βιδωστε
αριστεροστροΦα την κεΦαλη (N) με τα χερια.
