68
Português TürkçeΕλληνικά
Русский
Polski
ГОЛОВКА С НЕЙЛОНОВОЙ ЛЕСКОЙ
CABEÇA DE FIO DE NYLON MİSİNALI KAFAΚΕΦΑΛΗ ΜΕ ΝΑΪΛΟΝ ΚΑΛΩΔΙΟ

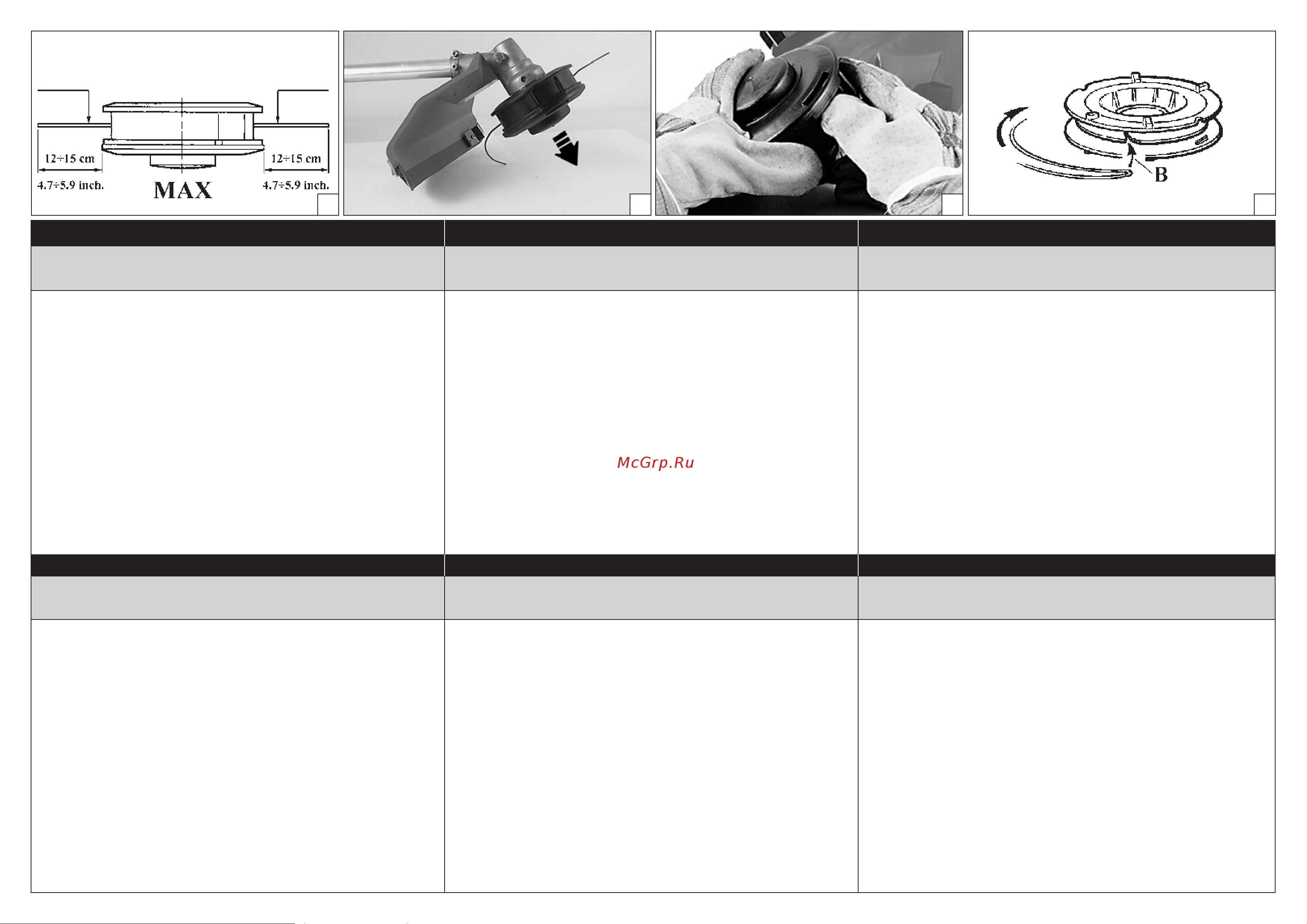

Χρησιμοποιείτε πάντα την ίδια αρχική διάμετρο καλωδίου νάιλον για να μην
υπερφορτώσετε τον κινητήρα (Εικ.71).
(Εικ.72) Για να μακρύνετε το καλώδιο νάιλον, χτυπήστε την κεφαλή στο
έδαφος ενώ εργάζεστε.
ΣΗΜΕΙΩΣΗ: Μην χτυπάτε την κεφαλή στο τσιμέντο ή στο λιθόστρωτο,
μπορεί να είναι επικίνδυνο.
ΝΑΪΛΟΝ ΚΑΛΩΔΙΟ
1 - Πιέστε το γλωσσίδι (Εικ.73) και βγάλτε το καπάκι και την εσωτερική
μπομπίνα.
2 - Τσακίστε το σύρμα στη μέση αφήνοντας μακρύτερο από το άλλο περίπου
κατά 14cm. Μπλοκάρετε το σύρμα στην ειδική εγκοπή (Β, Εικ.74) πάνω
στην μπομπίνα. Τυλίξτε, προς την κατεύθυνση του βέλους, κάθε σύρμα
στη θέση του με ομοιόμορφο τρόπο και χωρίς να τα μπερδέψετε.
3 - Αφού τυλίξετε το σύρμα, το μπλοκάρετε στις ειδικές σχισμές όπως δείχνει
η Εικ.69 (σελ.67). Τοποθετήστε στο ελατήριο. Περάστε το σύρμα στα
(Εικ.70 - σελ.67) και τραβήξτε το προς τα έξω. Μπλοκάρετε την κεφαλή
με το καπάκι.
Motoru zorlamamak için yalnız orjinal olarak verilen kalınlıkta misina
kullanın (Şekil 71).
Sekil 72 - Kafadan daha fazla ip çıkarabilmek için çalışma anında yere
hafçe vurun.
NOT: Misinalı kafayı beton ya da taş gibi sert yüzeylere vurmayın,
tehlikeli olabilir.
MİSİNANIN MONTAJI
1 - Yan kulakçığa basarak dış kapağı açınız (Şekil 73).
2 - Misinanın bir ucunu 14 cm uzun olarak ikiye katlayınız. Katlanma
noktasından ,göbekteki yarığa takınız (B, Şekil 74). Misinayı ok yönünde
birbirlerinin üzerine gelmeyecek şekilde sarınız.
3 - Sarımın sonunda (Şekil 69, Sayfa 67) deki gibi misina uçlarını yassı
deliğe takınız.Göbeği yayın üstüne oturtup misinanın iki ucunu ana
gövde üzerindeki deliklerden geçirip dış kapağı kapatınız (Şekil 70,
Sayfa 67).
Utilize sempre o mesmo diâmetro de o, como o de origem a m de não
sobrecarregar o motor (Fig. 71).
Fig. 72 Para prolongar o o de nylon, bater o cabeça sobre o terreno
enquanto se trabalha.
Nota: Não bater a cabeça sobre o cimento ou calçada: pode ser
perígoso.
SUBSTITUIR DE FIO DE NYLON
1 - Carregue a lingüeta (Fig. 73) e retire a tampa e a bobina interna.
2 - Dobre o o na metade deixando uma parte mais comprida do que a
outra de aproximadamente 14 cm. Bloqueie o o na apropriada marca
(B, Fig. 74) na bobina. Enrole, na direção da echa, cada o no próprio
alojamento, de modo uniforme e sem cruzá-los.
3 - Terminado o enrolamento do o, bloqueie-o nas apropriadas fendas
como indicado na Fig. 69 (pág. 67). Monte a mola. Ene o o através
dos olhais (Fig. 70 - pag. 67) e retire-o para fora. Bloqueie o cabeçote
com a tampa.
Во избежание перегрузки двигателя используйте леску только того же диаметра,
который предусмотрен для данного кустореза (Рис. 71).
Рис. 72 Для того, чтобы выпустить леску, следует слегка прижать головку
кустореза к земле во время работы.
ПРИМЕЧАНИЕ: Кнопка с нижней стороны кустореза нажимается очень легко,
особенно при работающем кусторезе. Поэтому ни в коем случае нельзя прилагать
усилие или ударять головкой об землю, поскольку можно сломать головку
или повредить кусторез. Если леска не выпускается, проверьте правильность
ее намотки.
ЗАМЕНА ЛЕСКИ
1. Нажмите на лапку (Рис. 73), снимите крышку и выньте внутреннюю катушку.
2. Согните леску пополам, один конец должен быть на 14 cm длинее второго.
Зажмите леску в прорези (В, Рис. 74). Равномерно, не пересекая витки, намотайте
леску в направлении стрелки, каждый конец - по своей бороздке.
3. В конце намотки зажмите концы лески в соответствующих прорезях (Рис.
69 - Стр. 67). Смонтируйте пружину. Проденьте леску через ушко (Рис. 70
- Стр. 67) и вытяните ее наружу. Закрепите головку крышкой.
Česky
Hlava S NYLONOVÝMI STRUNAMI
Používejte stále stejný průměr původní struny, aby nedocházelo k
přetížení motoru (obr. 71).
Obr. 72 K prodloužení nylonové struny klepněte při práci hlavicí o
zem.
POZNÁMKA: Hlavicí nesmíte klepnout o beton nebo dlažbu - je to
nebezpečné.
VÝMĚNA NYLONOVÉ STRUNY
1. Stiskněte jazýček (obr. 73), odstraňte kryt a vyjměte vnitřní cívku.
2. Strunu přehněte asi v polovině, jednu stranu nechte o asi 14 cm delší.
Nylon zablokujte v příslušném zářezu (B, obr. 74) na cívce. Každou
strunu stejnoměrně naviňte ve směru šipky do jejího uložení, dávejte
pozor, aby se spolu nezapletly.
3. Po navinutí zablokujte struny v příslušných otvorech podle obrázku
69 na str. 67. Namontujte pružinu. Strunu protáhněte očky (obr. 70
- str. 67) a vytáhněte ji směrem ven. Hlavici zakryjte krytem.
GŁOWICA ŻYŁKOWA
Zawsze stosować żyłki o takiej samej średnicy jak żyłka oryginalna, aby
nie powodować przeciążenia silnika (Rys. 71).
Rys. 72 Aby wydłużyć żyłkę, lekko stuknąć wirującą głowicą o podłoże.
UWAGA: Nie uderzać głowicą o twarde powierzchnie np. cementowe
lub kamienne, ponieważ może to być niebezpieczne.
WYMIANA ŻYŁEK NYLONOWYCH
1. Nacisnąć języczek (Rys. 73), zdjąć pokrywę i wyjąć wewnętrzną szpulę.
2. Złożyć żyłkę, przy czym jedna część powinna być dłuższa od drugiej o
około 14 cm. Zablokować żyłkę w odpowiednim wycięciu (B, Rys. 74)
na szpuli. Nawijać, w kierunku zgodnym z kierunkiem strzałki, każdą
żyłkę odpowiednio w jej rowku równomiernie bez krzyżowania.
3. Po nawinięciu żyłki, zablokować ją tak jak to wskazano na Rys. 69
(str. 67). Zamontować sprężynę. Przełożyć żyłkę przez okute otwory
w obudowie (Rys. 70 - str. 67) i przeciągnąć na zewnątrz. Założyć
pokrywę głowicy , upewnić się ,że zaczepy obudowy znajdują się w
położeniu wyjściowym.
Ø 3.0 mm
Ø 3.0 mm
747371 72
