50
Português TürkçeΕλληνικά

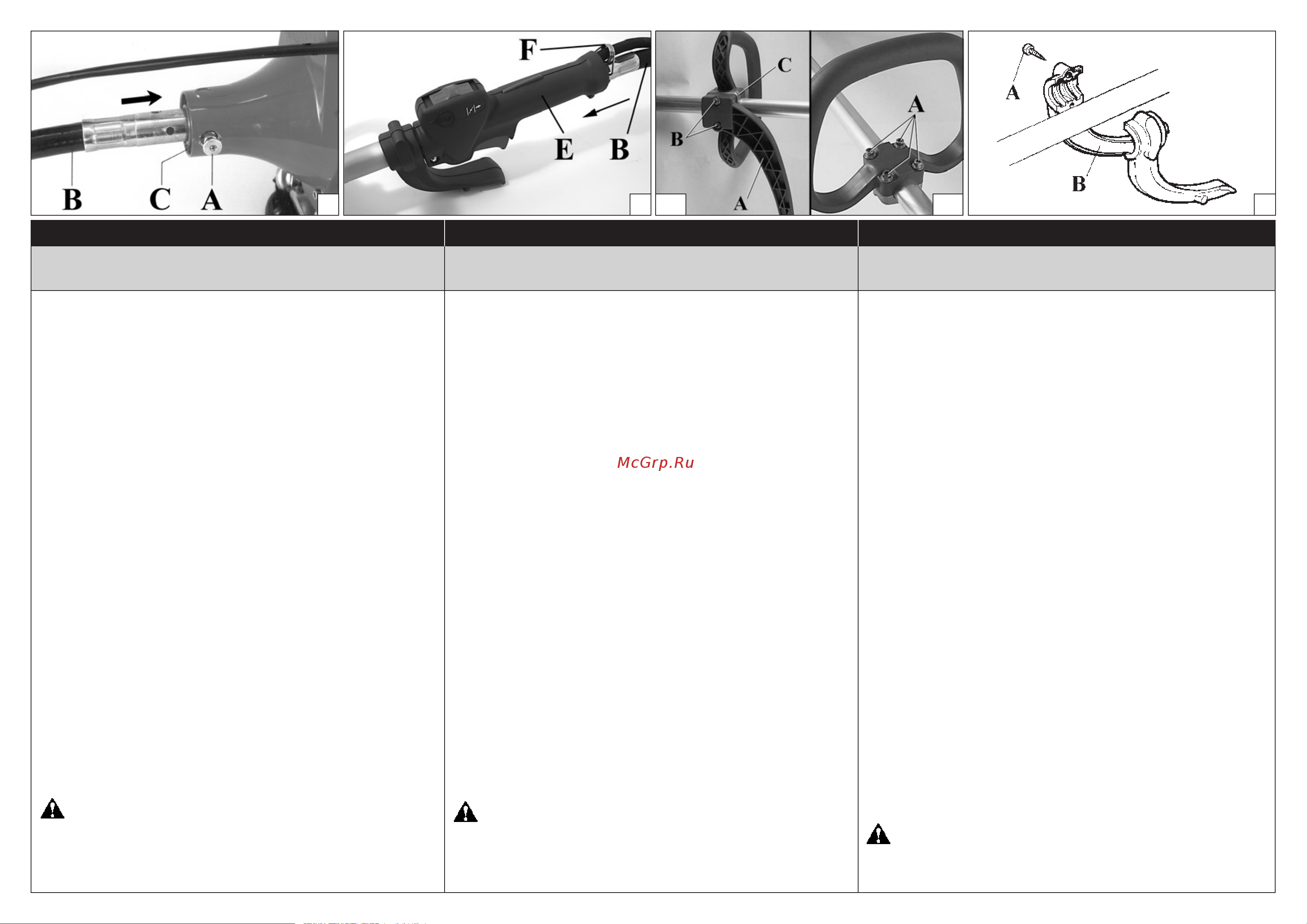

ΜΟΝΤΑΡΙΣΜΑ ΤΟΥ ΜΟΤΕΡ (Εικ. 8-9)
Τραβηξτε τον αξωνα (A) και εισχωρειστε την ακρη του ευκαµπτου σωληνα (B)
στο καρτερ του καρµπυρατερ (C) ελεγχοντας οτι ο γλωττος και ο συνδετηρας
ειναι καλα ενωµενοι. Εισχωρειστε τον αξωνα (A) στην οπη του τελικου
γλωττου του ευκαµπτου σωληνα (Εικ. 8).
Εισχωρειστε τον προσθετο σωληνα (B) στον σωληνα (E) ελεγχοντας οτι η ακρη
του ελαστικου αξωνα (B) ειναι ενωµενος σωστα στον κυριο αξωνα µεταδωσης
(Εικ.9). Εισχωρειστε το ελατηριο (F) στις ειδικες οπες, ελεγχοντας εαν οι
ακρες δεσµευονται στον λαιµο του ευκαµπτου.
ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΜΠΑΡΙΕΡΑΣ ΑΣΦΑΛΕΙΑΣ (Εικ. 10A)
Όταν χρησιμοποιείτε το δίσκο στη θέση της μεσινέζας, είναι απαραίτητο
να τοποθετήσετε την "μπαριέρα ασφαλείας". Στερεώστε την μπαριέρα
ασφαλείας (Α) κάτω από τη σύνδεση της χειρολαβής (C) με τις βίδες (Β),
και βεβαιωθείτε ότι η "μπαριέρα ασφαλείας" βρίσκεται στην αριστερή πλευρά
του θαμνοκοπτικού.
ΜΟΝΤΑΡΙΣΜΑ ΤΗΣ ΛΑΒΗΣ (Εικ. 10B-11)
Μοντάρετε τη λαβή στον άξονα μετάδοσης και σταθεροποιείστε την με τις βίδες
(Α), τις ροδέλες και τα παξιμάδια. Η θέση της λαβής κανονίζεται σύμφωνα με
τις ανάγκες του χρήστη. Συναρµολογηστε το προστατευτικο (B) στον αξωνα
µεταδωσης και σταθεροποιηστε το µε τις βιδες (A) (Εικ. 11).
ΤΑΧΕΙΑ ΕΝΩΣΗ ΣΥΡΜΑ ΕΠΙΤΑΧΥΝΤΗ (Εικ. 12-13-14)
Εισχωρηστε τα τερµατικα των ηµισυρµατων (A) και (B) στον δροµεα(C).
Τοποθετηστε τον δροµεα (C) στην αυλακωση (D) της ενωσης, ετσι ωστε να
συµπιψουν τα δαχτυλιδια (E) µε τις ειδικες αυλακωσεις (F). Κλειστε τα δυο
καπακια (G) και (H) για να µπλοκαρετε τα παντα.
ΜΟΝΤΑΡΙΣΜΑ ΤΩΝ ΗΛΕΚΤΡΙΚΩΝ ΚΑΛΩ∆ΙΩΝ
Συνδεστε τα ηλεκτρικα καλωδια (A-B, Εικ.15), µεσω των ειδικων
συνδετηρων.
ΠΡΟΣΟΧΗ: Σιγουρευτείτε ότι όλα τα εξαρτήματα του θαμνοκοπτικού
είναι καλά συνδεδεμένα και όλες οι βίδες σφιχτές.
MONTAGEM MONTAJΣΥΝΑΡΜΟΛΟΓΗΣ∏
MONTAGEM DO MOTOR (Fig. 8-9)
Puxar o pino (A) e enar a extremidade do exível (B) na capa de
embreagem (C) certicando-se que espiga e junta estejam bem encaixadas.
Enar o pino (A) nos furos da espiga terminal do exível (Fig. 8). Inserir o
exível (B) no tubo (E) certicando-se que o terminal do elxo exível (B)
esteja inserido corretamente no eixo rigido da transmissão (Fig. 9). Inserir
a mola (F) nos furos apropriados certicando-se que as extremidades
ocupem a garganta do exível.
MONTAGEM DA BARRA DE SEGURANÇA (Fig. 10A)
Quando se utiliza o disco invés do cabeçote com os de nylon, é necessário
montar a “barra de segurança” Fixe a barra de segurança (A) debaixo
da junção da empunhadura (C) mediante os parafusos (B), prestando
atenção em vericar que a “barreira de segurança” esteja no lado esquerdo
de roçadora.
MONTAGEM DO PUNHO (Fig. 10B-11)
Monte o punho sobre o tubo de transmissão e xe-o com os parafusos (A),
as anilhas e as porcas de maneira uniforme e cruzada. A posição do punho
regula-se segundo as exigências do operador. Montar a protecçao (B) sobre
o tubo de transmissão e xá-la com os parafusos (A) (Fig. 11).
JUNÇÃO RÁPIDÁ CABO ACELERADOR (Fig. 12-13-14)
Introduza os terminais dos semi-cabos (A) e (B) no cursor (C). Posicione
o cursor (C) ne fenda (D) da junção, fazendo com que os colarinhos (E)
coincidam com as respectivas fenda (F). Feche depois as tampas (G) e (H)
para bloquear tudo.
MONTAGEM FIOS ELECTRICOS
Volte a ligar indiferentemente os os eléctricos (A-B, Fig. 15) com os
respectivos terminais.
ATENÇÃO: Certique-se de que todos os componentes estão
bem ligados e os parafusos apertados.
MOTORUN MONTAJI (Şekil 8-9)
Pimi (A) çekerek spiralli şaın ucunu (B) dişli kutusuna (C) sokun.
Spiralli şaın ucunu tam olarak oturtun. Pimi (A) spiralli şaın
ucundaki deliğe sokun (Şekil 8). Spirali (B) tübe (E) sokun. Spiralli
şaın ucu (D) şa vitese tam olarak oturmalıdır (Şekil 9). Yayı (F)
deliğine takın. Bir ucu spiralin yivine girmeli, yay gözü de (F) sürat
koluyla aynı yanda olmalıdır.
EMNİYET KOLU MONTAJI (Şekil 10A)
Misinalı Kafa yerine metal bıçak kullanıldığında emniyet kolunu
takmanız gerekir. Emniyet Kolunu (A), Bağlantı parçasını (C)
kullanarak, de kullanılan Cıvatalar (B) ile sabitleyiniz. Emniyet
kolunun Tırpanınınızın solunda olmasına dikkat ediniz.
SAPIN TAKILMASI (Şekil 10-11)
Sapı şaa geçirin ve (A) vidalarını, rondelalarını ve somunlarını
kullanarak sabitleyin. Sapın yeri kullanıcının gereksinimlerine göre
belirlenecektir. Emniyeti (B) şaa geçirin ve vidalarla (A) sabitleyin
(Şekil 11).
GAZ TELİ BAĞLANTISI (Şekil 12-13-14)
Kablo uçlarını (A) ve (B) sürgüye (C) sokun. Sürgüyü (C) bağlantının
yatağına (D) oturtarak, kelepçeleri (E) yuvasına (F) oturtun. (G) ve
(H) kapaklarını kapatın ve mekanizmayı kilitleyin.
ELEKTRIK KABLOLARININ TAKILMASI
Elektrik kablolarının (A-B, Şekil 15) bağlantısını yapın.
DİKKAT: Bütün parçaların doğru bağlanıp bağlanmadığını
kontrol edin ve vidaları iyice sıkıştırın.
1110B8 9 10A
