49
Русский
Česky
Polski
СБОРКА
´
УСТАНОВКА ЩИТКА БЕЗОПАСНОСТИ (Рис. 1А-В)
Установите щиток (А) на штангу с помощью винтов (В) в
положение, позволяющее оператору безопасно работать.
ПРИМЕЧАНИЕ: щитком (С, Рис. 1А) пользуйтесь только
если используется головка с леской. Защитный картер (С)
прикрепляется к защитному картеру (А) с помощью винта
(G).
При использовании фрез по дереву (22-60-80 зубьев), всегда
ставьте металлический щиток (Рис. 1В), заказывается
дополнительно.
УСТАНОВКА ФРЕЗЫ (Рис. 2)
Отвертите болт (А) вращением по часовой стрелке; снимите,
крышку (D) и нижний фланец (Е). Установите фрезу (R) на
верхний фланец (F), убедившись, что направление вращения
фрезы правильное. Установите нижний фланец (Е), крышку (D)
и затяните болт (А) вращением против часовой стрелки. Вставте
чеку в соответствующее отверстие (L) для фиксации фрезы и
затяните болт (А, рис. 2А) с усилием 2,5 Kgm (25 Nm).

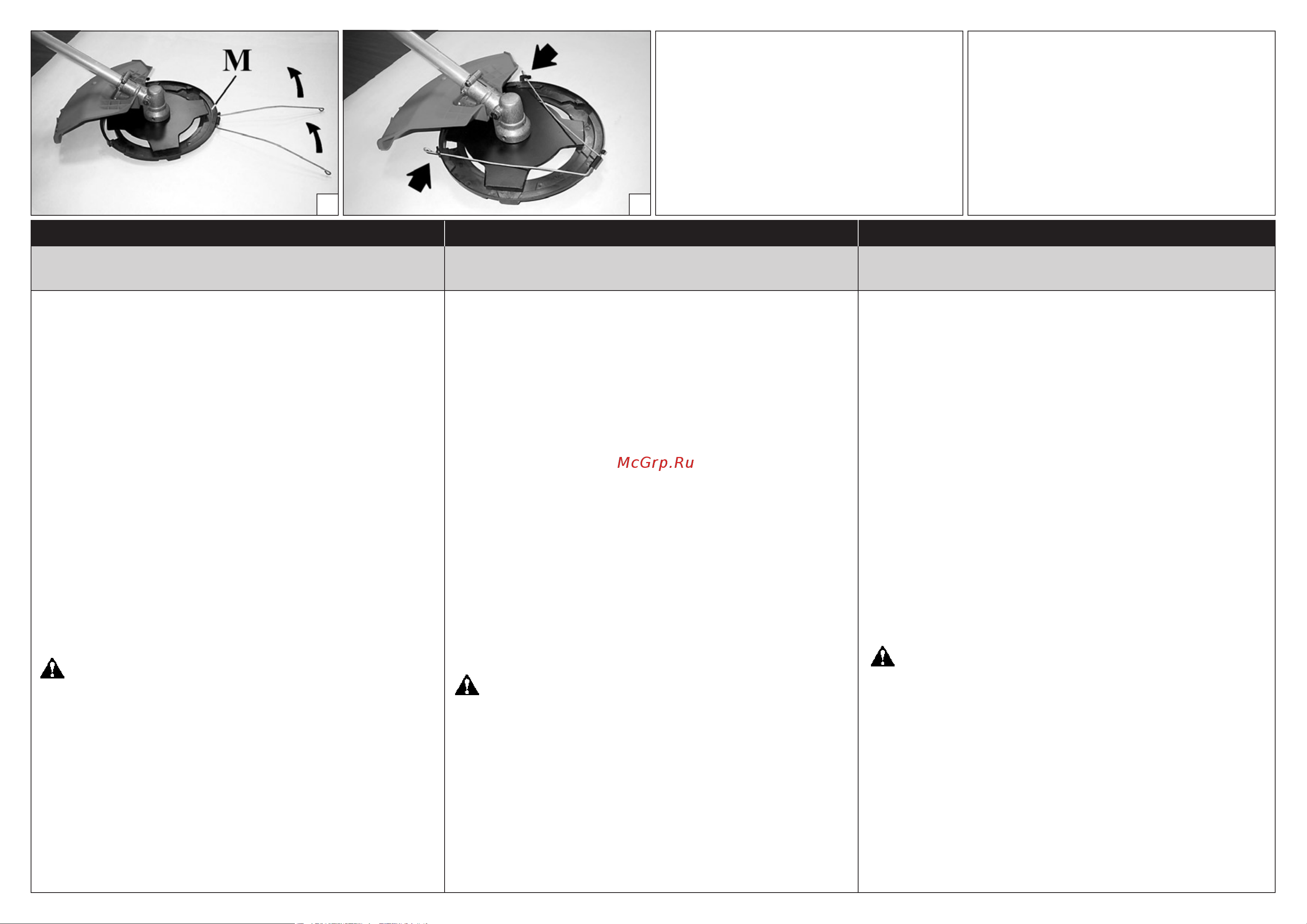

ВНИМАНИЕ! Во время транспортировки или
складирования кустореза, установите на нем защитный колпак
диска (M) p.n. 4196086, как показано на рисунках 4-5.
УСТАНОВКА ГОЛОВКИ С ЛЕСКОЙ (Рис. 3)
Установите верхний фланец (F) на место. Вставьте в отверстие
головки (L) фиксирующий палец и установите головку (N),
вращая ее против часовой стрелки.
MONTÁŽ
MONTÁŽ KRYTU NÁSTROJE (obr. 1A-B)
Kryt (A) přišroubujte pomocí šroubů (B) k trubce hřídele do polohy
umožňující bezpečnou práci.
POZNÁMKA: Kryt (C, obr. 1A) použijte pouze s hlavicí s
nylonovými vlákny. Kryt (C) připevněte šroubem (G) ke krytu
(A).
Pro kotouče na dřevo (22-60-80 zubů) vždy použijte vhodný kovový
kryt (obr. 1B).
MONTÁŽ KOTOUČE (obr. 2)
Šroub (A) vyšroubujte směrem doprava; sejměte kryt (D) a dolní
přírubu (E). Na horní přírubu (F) namontujte kotouč (R) a zkontrolujte
správný směr otáčení. Namontujte dolní přírubu (E), kryt (D), a
zašroubujte šroub (A) směrem doleva. Přiložený čep (L) zasuňte do
příslušného otvoru, aby bylo možné zablokovat kotouč a utáhnout
šroub (A, obr. 2) na 2,5 kgm (25 Nm).
UPOZORNĚNÍ! - V případě přepravy nebo skladování
křovinořezu namontujte kryt kotouče (M) kód 4196086 podle obr.
4-5.
VYŽÍNACÍ HLAVA (Obr. 3)
Nasaďte horní unašeč (F) a zablokujte hřídel tak (L), že čep vsunete
do otvoru nebo stiskněte příslušné tlačítko. Vyžínací hlavu (N)
dotáhněte rukou proti směru hodinových ručiček.
MONTAŻ
MONTAŻ OSŁON BEZPIECZEŃSTWA (RYS. 1A-B)
Zamocować osłonę (A) na osłonie wału napędowego za pomocą śrub
(B) w takiej pozycji, która zapewni bezpieczeństwo pracy.
UWAGA: Osłonę (C, Rys. 1A) używać jedynie podczas pracy głowicą
żyłkową. Osłona (C) powinna zostać zamocowana do osłony (A)
za pomocą śruby (G).
W przypadku tarcz tnących do drewna (22-60-80 zębnych), należy
zawsze stosować specjalne osłony metalowe (Rys. 1B).
MONTAŻ TARCZ (Rys. 2)
Odkręcić śrubę (A) w kierunku zgodnym z ruchem wskazówek
zegara; wyjąć (B), dysk (D) oraz dolny kołnierz (E). Zamontować
tarczę tnącą (R) na górnym kołnierzu (F) sprawdzając, czy obraca
się we właściwym kierunku. Zamontować dolny kołnierz (E), dysk
(D), oraz przykręcić śrubę (A) w kierunku przeciwnym do ruchu
wskazówek zegara. Włożyć załączony sworzeń (L) do właściwego
otworu, aby zablokować tarczę tnącą oraz dokręcić śrubę (A, Rys. 2)
do 2,5 kgm (25 Nm).
UWAGA! - W razie transportu oraz na czas magazynowania
kosy, należy zamontować osłonę tarczy tnącej (M), kod 4196086,
zgodnie ze wskazówkami podanymi na Rys. 4-5.
MONTAŻ GŁOWICY Z ŻYŁKĄ NYLONOWĄ (RYS. 3)
Zamontować górny kołnierz (F). Włożyć trzpień blokujący przekładnię
(L) we właściwy otwór i ręcznie przykręcić głowicę (N) w kierunku
przeciwnym do ruchu wskazówek zegara.
