11
СБОРКА

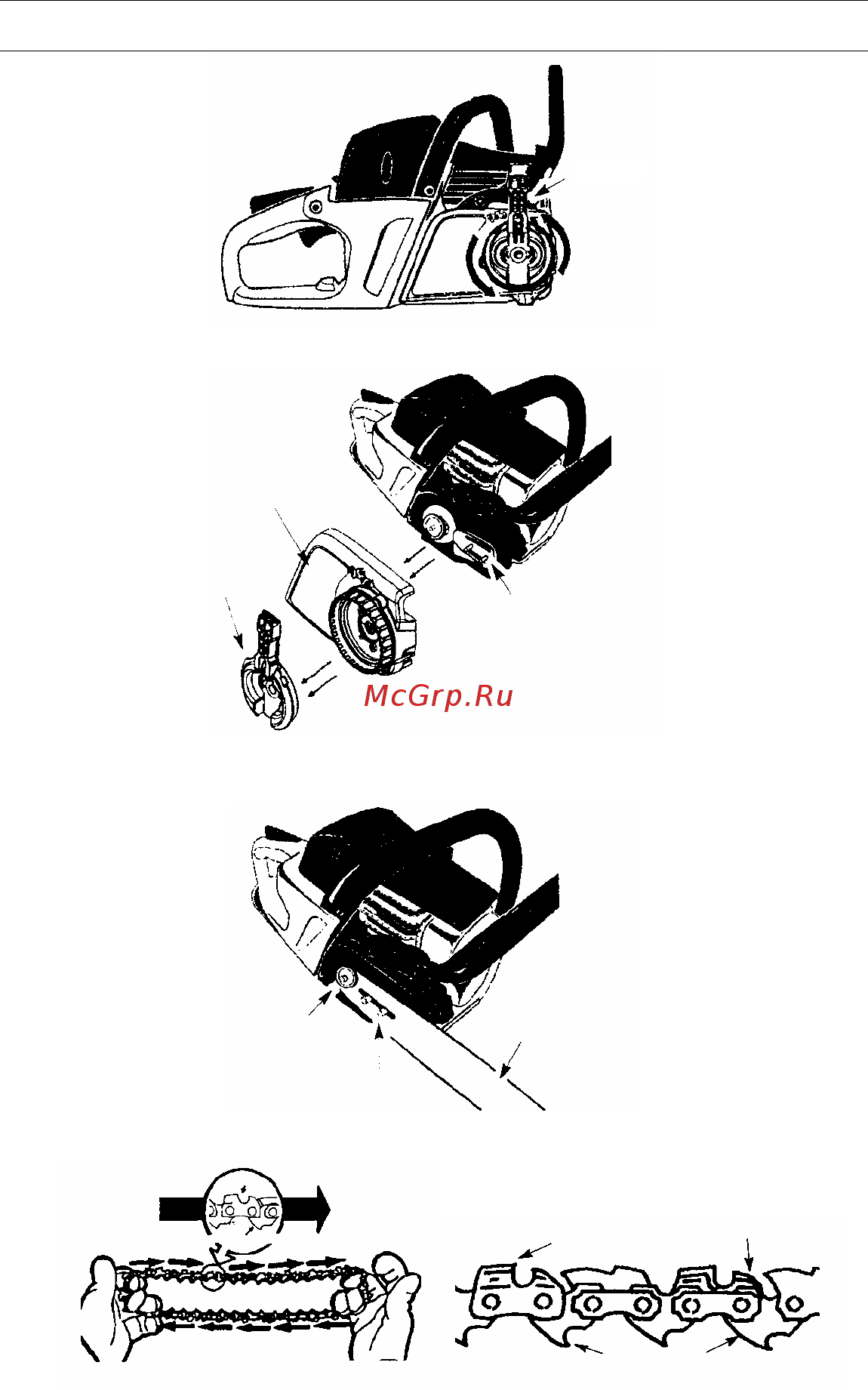

3. Снимите кожух сцепления. Удалите пластиковую транспортировочную прокладку (если
имеется).
4. Сдвигайте шину по болтам шины, пока она не упрется в звездочку барабана
сцепления
5. Осторожно выньте новую цепь из упаковки. Держите цепь, расположив приводные
звенья так, как показано на рисунке.
Местонахождение
транспортировочной
прокладки
Ручка шины
Кожух сцепления
Болтам шины
Направляющая шина
РЕЖУЩИЕ ЗВЕНЬЯ
ДОЛЖНЫ БЫТЬ
ОБРАЩЕНЫ ПО
НАПРАВЛЕНИЮ ВРА
Щ
ЕНИЯ
Режущие звенья
Калибр глубины
Приводные звенья
Вершина шины
ОСЛАБЬТЕ
Рычажок
Фиксатор сцепления / звездочка
