McCulloch CS400T [12/36] Сборка

СБОРКА

6. Поместите цепь над фиксатором сцепления, надевая при этом приводные звенья на

звездочку барабана сцепления.

7. Наденьте нижнюю часть приводных звеньев на зубья звездочки в передней части

шины.

8. Уложите приводные звенья цепи в паз шины.

9. Тяните направляющую шину вперед до тех пор, пока вся цепь не войдет в ее паз.

Проверьте, чтобы все приводные звенья находились в пазу шины.

10. Установите кожух сцепления, следя за тем, чтобы регулировочный штырь находился в

нижнем отверстии шины. Данный штырь перемещает шину вперед (натяжение цепи) и

назад (ослабление цепи) по мере поворачивания внешнего натяжного кольца.

ВНИМАНИЕ: При установке кожуха сцепления очень важно, чтобы регулировочный штырь

находился на уровне нижнего отверстия в направляющей шине. Некорректная установка

кожуха сцепления может привести к неустранимому повреждению вашей цепной пилы.

11. Установите ручку шины и затяните – только руками. После того, как цепь натянута,

необходимо затянуть ручку шины.

НАТЯЖЕНИЕ ЦЕПИ (В том числе для пил с уже установленной цепью)

ОСТОРОЖНО:

При работе с цепью надевайте защитные перчатки. Цепь острая и может

поранить, даже если находится в неподвижном состоянии.

ПРИМЕЧАНИЕ: При регулировке натяжения цепи убедитесь, что гайки шины закручены

только вручную. Попытка натяжения цепи при туго затянутых гайках шины может привести к

поломке.

Проверка натяжения:

Используйте наконечник под отвертку приспособления для регулировки положения цепи для

того, чтобы прокрутить цепь вдоль шины. Если цепь не проворачивается, она натянута

слишком туго. Если цепь натянута слишком слабо, под шиной она провиснет.

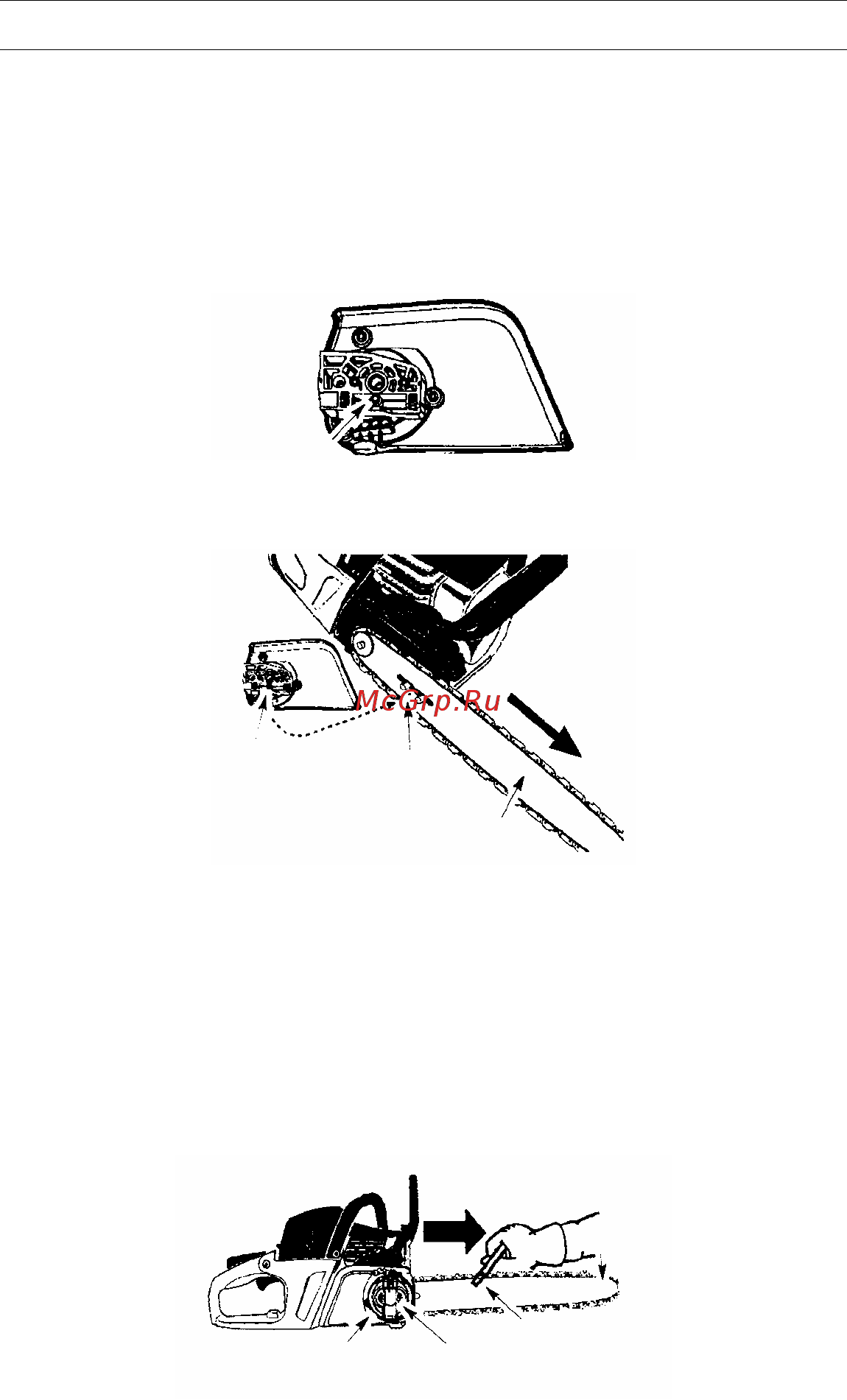

Кожух сцепления, вид сзади

Регулировочный штырь

Внешнее натяжное

кольцо

Направляющая шина

Ручка шины

Приспособление для регулировки

положения цепи

Регулировочный штырь

Направляющая шина

Кожух сцепления

Нижнее отверстие
