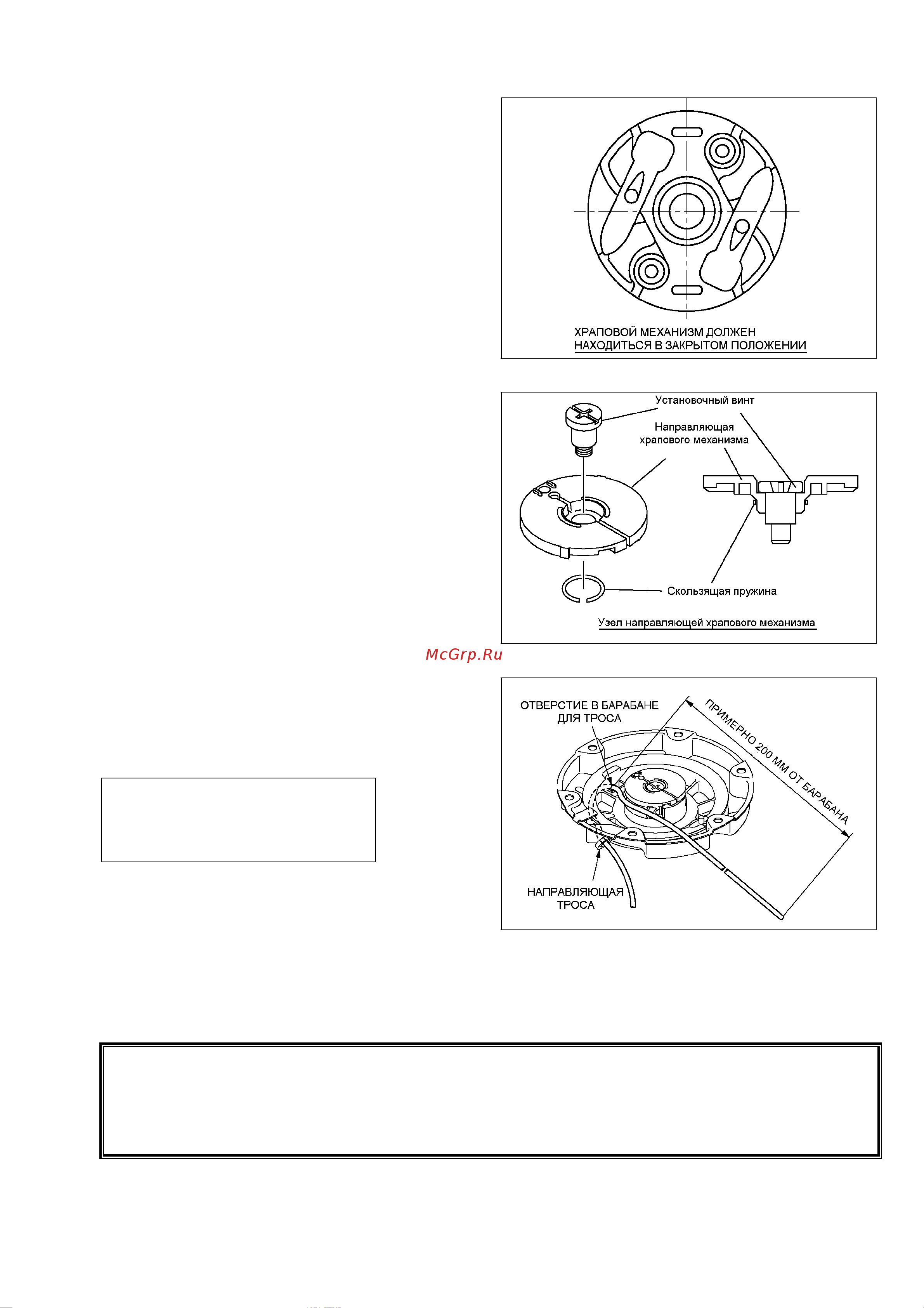

– 63 –
(2) Установите компоненты
-1 Установите в барабан храповой
механизм. (Рис. 13-5)
Рис. 13-5
-2 Установите узел направляющей
храпового механизма, соблюдая
осторожность, чтобы не переместить
храповой механизм. (Рис. 13-6)
Рис. 13-6
(3) Затяните установочный винт
-1 Удерживая осторожно рукой
направляющую храпового механизма,
не давая ей проворачиваться, затяните
установочный винт.
Крутящий момент затягивания
5,5 Н•м
(55 см•кгс)
(4,0 фут•фунт-сила)
Рис. 13-7
(4) Натяжение пружины барабана
-1 Захватите корпус и поверните барабан
на 6 оборотов против часовой стрелки.
-2 Зафиксируйте барабан таким образом,
чтобы отверстие в барабане под трос
совпало с направляющей троса.
(Рис. 13-7)
ПРИМЕЧАНИЕ:
Запасённая в пружине энергия достигает максимума, когда трос с барабана полностью
размотан. Следите за тем, чтобы не уронить и не ослабить внезапно ваш захват.
