![Caiman AS16RS Руководство по эксплуатации онлайн [68/87] 769862](/views2/2001577/page68/bg44.png)
– 64 –

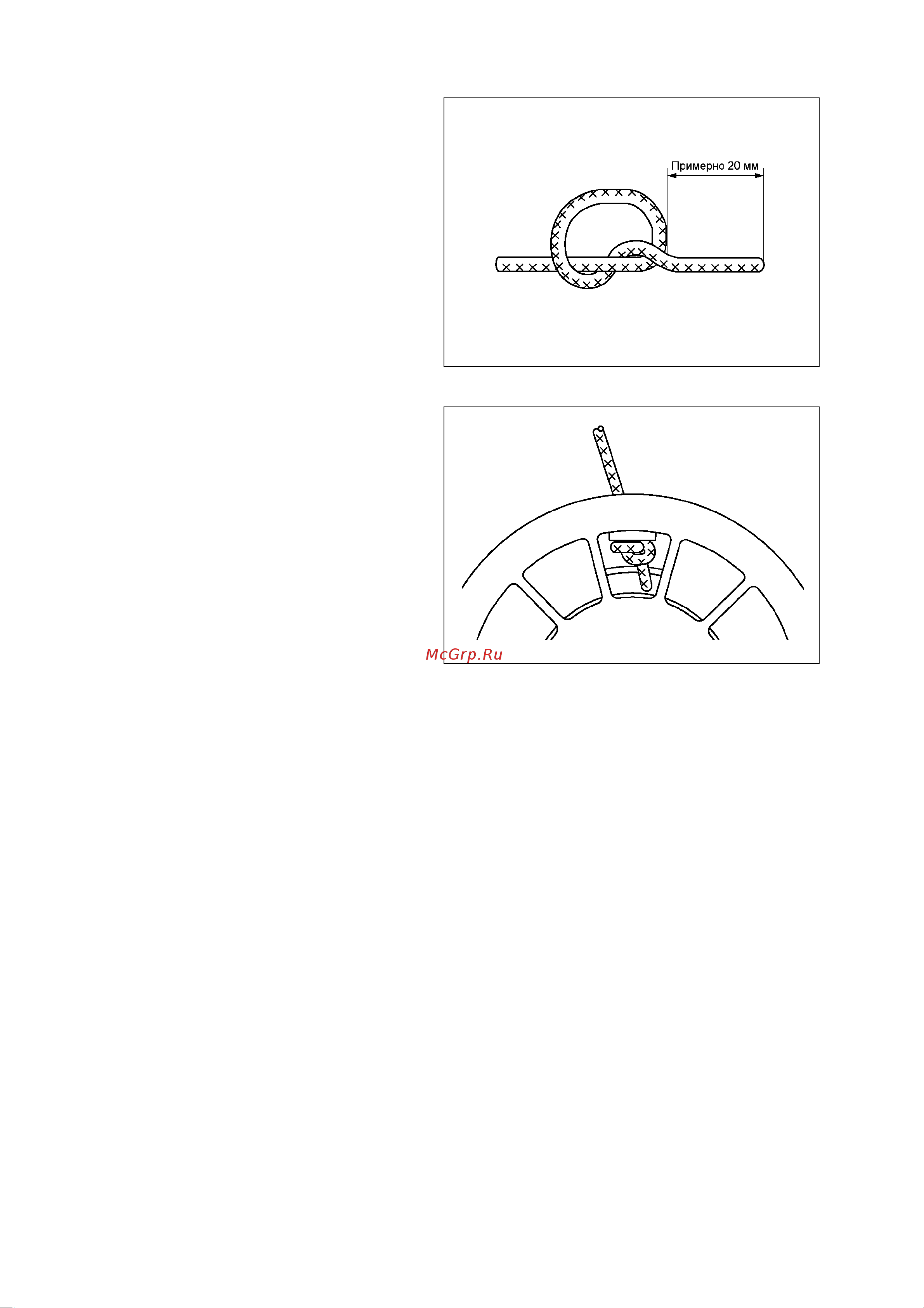

Рис. 13-8
(5) Установка троса
ПРИМЕЧАНИЕ: Эта операция предполагает
присутствие двух человек.
-1 Пропустите конец троса через
направляющую троса и отверстие для
троса в барабане и вытяните трос из
барабана примерно на 20 см. (Рис. 13-7)
-2 Завяжите на конце троса узел. (Рис. 13-
8)
-3 Установите трос на барабан, следя за
тем, чтобы конец троса не высовывался.
(Рис. 13-9)
-4 Крепко зажмите один конец троса одной
рукой на расстоянии примерно 50 см от
направляющей троса и сохраняйте трос
в состоянии натяжения, следя за тем,
чтобы трос не втягивался в барабан.
-5 Осторожно освобождайте трос и
позвольте тросу медленно втягиваться
внутрь усилием пружины до тех пор,
пока ручка не соприкоснётся с
направляющей троса.
Сборка завершена.
Рис. 13-9
Окончательным этапом разборки и сборки, тем не менее, является проверка надёжности сборки
определённых компонентов.
