12
SRM-4300
Описание

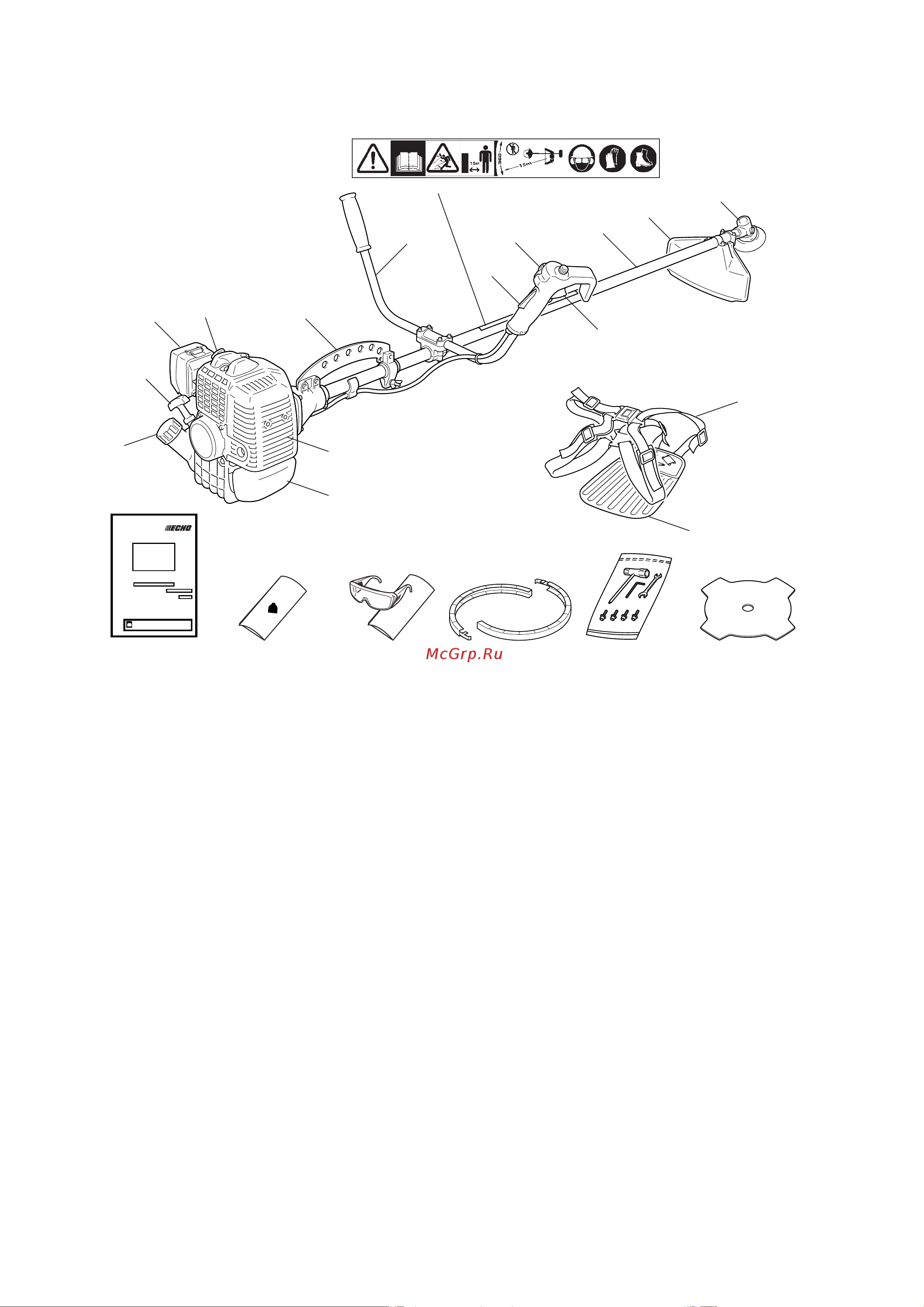

1. Угловая передача — Имеет два привода для
изменения угла оси вращения.
2. Щиток — Устройство защиты оператора от
случайного контакта с режущей головкой и
отбрасываемыми предметами.
3. Трубка вала — Часть изделия, выступающая в
роли кожуха для вала трансмиссии.
4. Дроссельный регулятор — Управляется
пальцем и предназначен для изменения
оборотов двигателя.
5. Выключатель зажигания — "Поворотный
выключатель" на верхней части корпуса
дроссельного регулятора, устанавливается
рабочее положение поворотом против часовой
стрелки и в положение останова поворотом по
часовой стрелке.
6. Блокиратор дроссельного регулятора —
Блокирует дроссельный регулятор в положении
холостого хода до тех пор, пока оператор не
захватит рукоятку правильно.
7. Наклейка с мерами техники безопасности —
Номер детали P022-007070
8. П-образная рукоятка — Формой напоминает
руль велосипеда.
9. Точка подвеса — Приспособление, на котором
крепится плечевой ремень.
10. Свеча зажигания
11. Крышка воздухоочистителя — Закрывает
воздушный фильтр.
12. Рукоятка стартера — Потяните рукоятку для
запуска двигателя.
13. Крышка топливного бака — Служит для
закрывания топливного бака.
14. Топливный бак — Содержит топливо и снабжен
топливным фильтром.
15. Кожух глушителя — Закрывает глушитель,
защищая оператора от контакта с горячими
поверхностями глушителя.
16. Плечевой ремень — Регулируемые ремни для
подвешивания изделия.
17. Набедренный щиток — Защищает бедра / ноги
и одежду.
18. Руководство по эксплуатации — Поставляется
вместе с изделием.
Прочитайте руководство перед началом
эксплуатации и храните его для справки в
будущем относительно безопасной эксплуатации
изделия.
19. Колпачок тросика дросселя
20. Защитные очки
21. Накладка для диска — При транспортировке
изделия используйте соответствующую накладку
для металлического диска.
22. Инструменты — Т-образный гаечный ключ
17×19 мм (комбинированный ключ-отвертка для
свечи зажигания), гаечный ключ с открытым
зевом 8×10 мм, 4-мм шестигранный ключ и
четыре болта (М5×20).
23. Режущая гарнитура — 4-зубчатый диск для
срезания травы, садового мусора и сорняков.
19
20 21 22
1
2
3
4
5
6
7
8
910
11
12
13
14
15
16
17
18
P022-007070
23
