13
SRM-4300

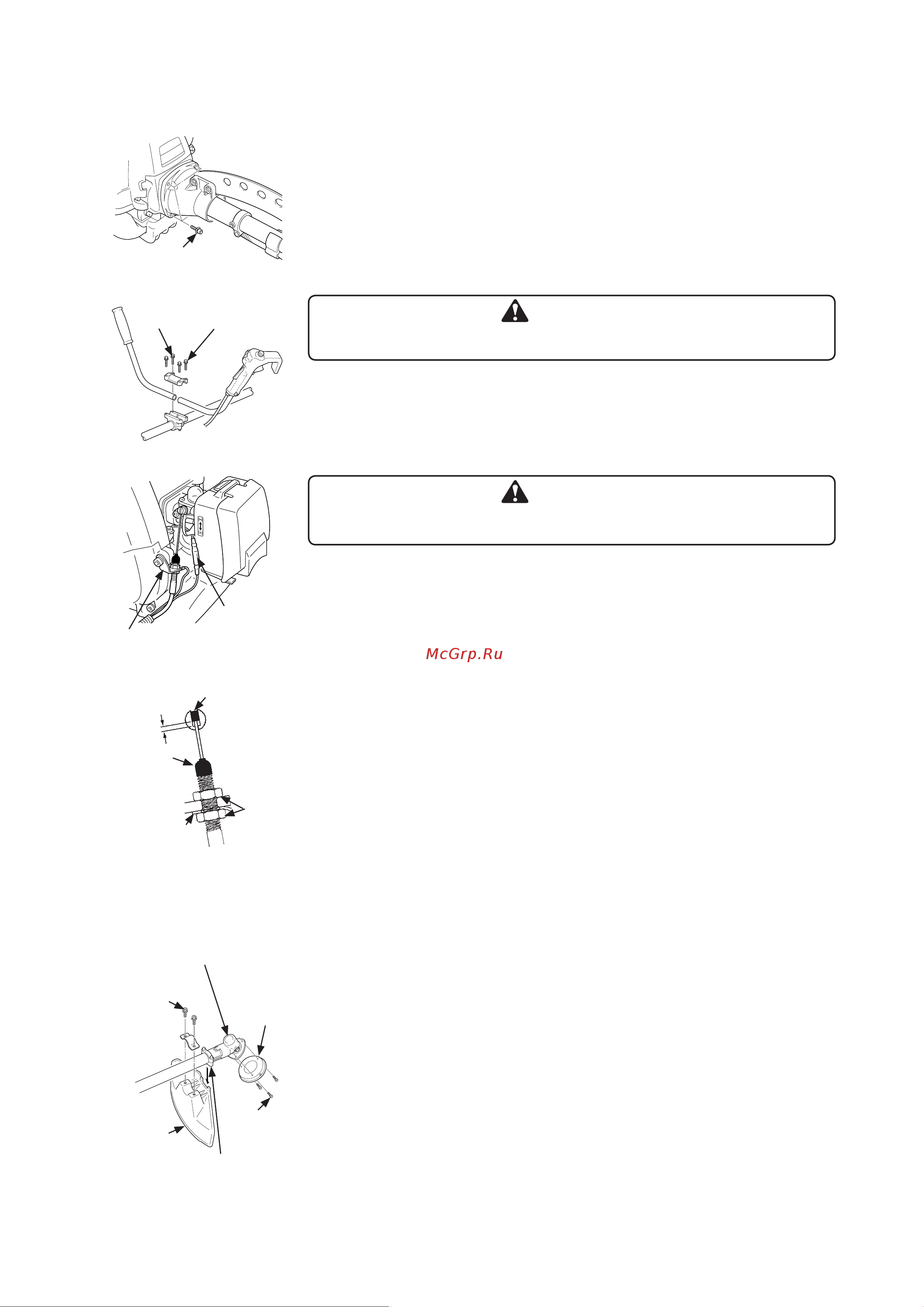

Сборка
Приводной вал
1. Установите двигатель вертикально на ровной поверхности.
2. Установите узел приводного вала так, чтобы приводной вал хорошо вошел в
зацепление.
3. Затяните четыре болта (М5 × 20), чтобы зафиксировать узел приводного
вала.
Ручка
ВНИМАНИЕ
Устанавливайте рукоятку так, чтобы все предупреждающие наклейки
были видны.
1. Ослабьте опорные болты рукоятки.
2. Установите рукоятку в удобное рабочее положение и затяните четыре болта (M5
× 25).
Тросик дросселя
ВНИМАНИЕ
После сборки установите свободный ход троса со стороны
карбюратора на 1–2 мм.
Так как двигатель поставляется с отсоединенным тросиком дросселя (на
стороне двигателя), подсоедините тросик к карбюратору следующим образом.
1. Снимите гайку с тросика дросселя.
2. Протяните тросик дросселя через кронштейн, как показано.
3. Установите гайку на место и затяните ее пальцами, установите колпачок
тросика и прикрепите внутренний тросик к шарнирному анкеру на рычаге
управления дроссельной заслонкой.
4. Подсоедините выводы прерывания.
5. Хорошо затяните гайку.
6. Убедитесь, что дроссель работает свободно и возвращается в положение
оборотов холостого хода.
Установка щитка
• Перед началом работы обязательно установите щиток на трубку вала.
Эксплуатация без щитка может привести к тяжелой травме.
• Порядок установки щитка.
1. Совместите затяжную втулку угловой трансмиссии с щитком.
2. Зафиксируйте трубку вала держателем сверху и вставьте два болта (M6 × 28)
через резьбовые отверстия в щитке и затяните их.
3. С помощью трех винтов (M5 × 20) установите противозасорную тарелку.
Четыре болта (M5 × 20)
Четыре болта
(M5 × 20)
Опора
рукоятки
Заземляющий
вывод
Вывод
прерывания
Тросик дросселя
Гайки
Кронштейн
Колпачок
тросика
Внутренний
тросик
Шарнирный
анкер
Конец провода
1–2 мм
Кронштейн
Щиток
Затяжная втулка
Три винта
(M5 × 20)
Противо-
засорная
тарелка
Угловая передача
Два болта
(M6 × 28)
Заземляющий
вывод
