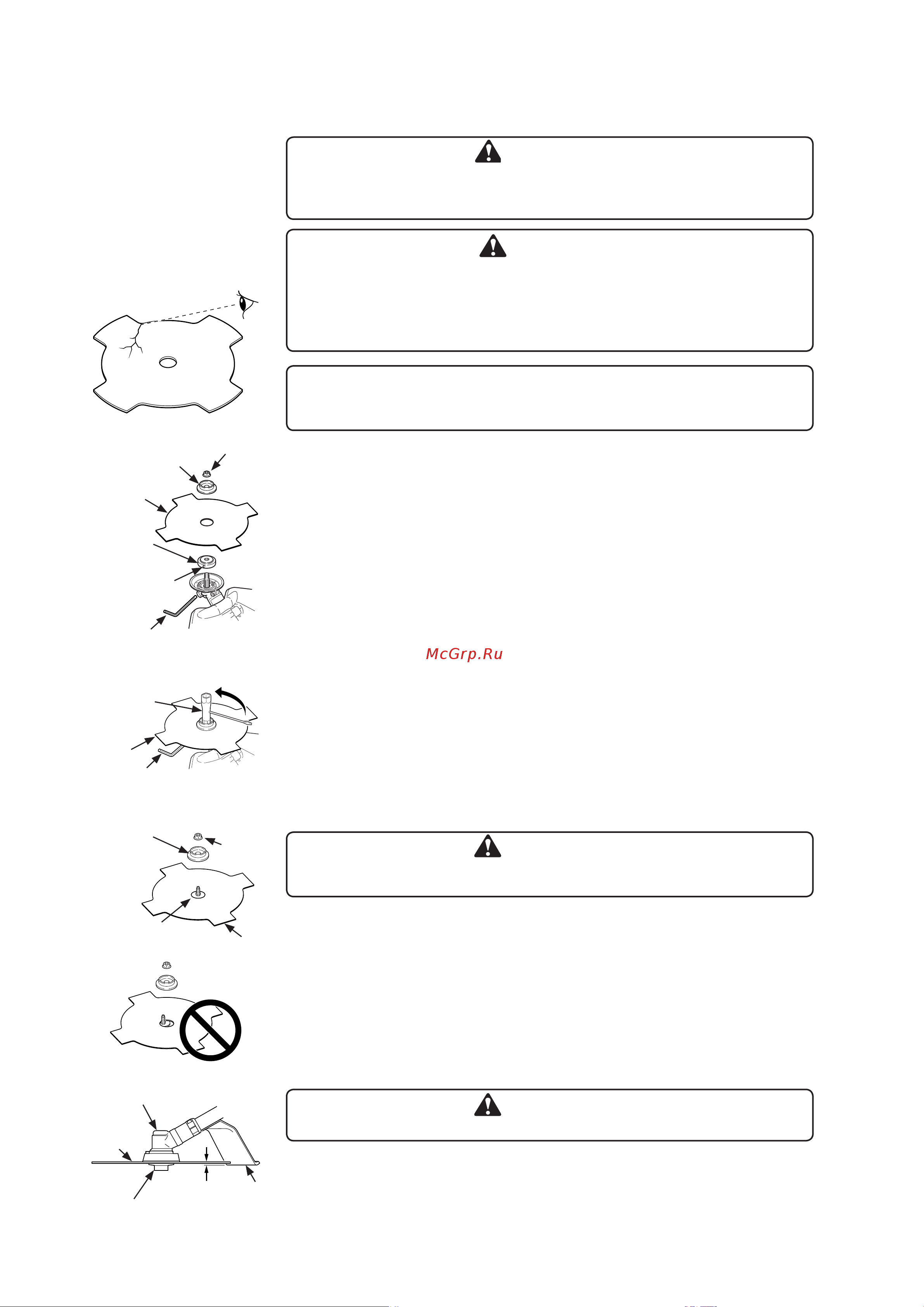

Установка диска
ОПАСНОСТЬ
Не используйте изношенные гайку фиксаторы для диска, так как это
может вызвать ослабление крепления диска.
Замените их новыми.
ВНИМАНИЕ
• Надежно закрепите выходной вал фиксирующим приспособлением во
избежание его вращения во время установки диска, что не позволит
надежно затянуть гайку крепления диска.
• Пользуйтесь защитными перчатками, чтобы снизить вероятность
травмы при случайном соприкосновении с диском.
ПРИМЕЧАНИЕ
Убедитесь, что фиксирующий инструмент вставлен полностью для
предотвращения проворачивания выходного вала.
Перед установкой осматривайте диски.
Проверяйте их заточку.
Тупые диски повышают вероятность отдачи.
Мелкие трещины могут увеличиться, что приведет к отлому и вылету части
диска во время работы.
Заменяйте треснувшие диски независимо от размера трещины.
Для предотвращения проворачивания выходного вала во время установки
полотна установите фиксирующий инструмент.
Установите фиксатор диска, диск, нижний фиксатор диска и гайку, затянув их
рукой.
Затяните гайку (против часовой стрелки) торцовым ключом.
Никогда не затягивайте, прикладывая вес тела.
В противном случае можно сорвать резьбу гайки.
При любом износе заменяйте гайку и фиксаторы новыми.
Проверка положения установленного режущего диска
ОПАСНОСТЬ
Установка диска несимметрично относительно центра опасна.
Правильно устанавливайте диск.
Неправильная установка режущего диска может вызвать ненормальную
вибрацию, привести к травме и повреждению изделия.
Рукой проверните режущий диск, чтобы проверить правильность его
расположения.
Проверка положения установленного щитка
ОПАСНОСТЬ
Режущий диск должен располагаться внутри щитка.
Убедитесь, что режущий диск располагается внутри щитка.
Если это не так, отрегулируйте положение щитка.
Гайка
Нижний фиксатор диска
Диск
Фиксатор
диска
Прорезь для
крепления
фиксатора
диска
Стопорное приспособление
(шестигранный ключ)
Направление затяжки
Торцовый
ключ
Щиток
Угловая передача
Осмотрите диски
Диск
Стопорное приспособление
(шестигранный ключ)
Гайка
Нижний
фиксатор
диска
Диск
Фиксатор
диска
Нижний фиксатор диска
Диск
