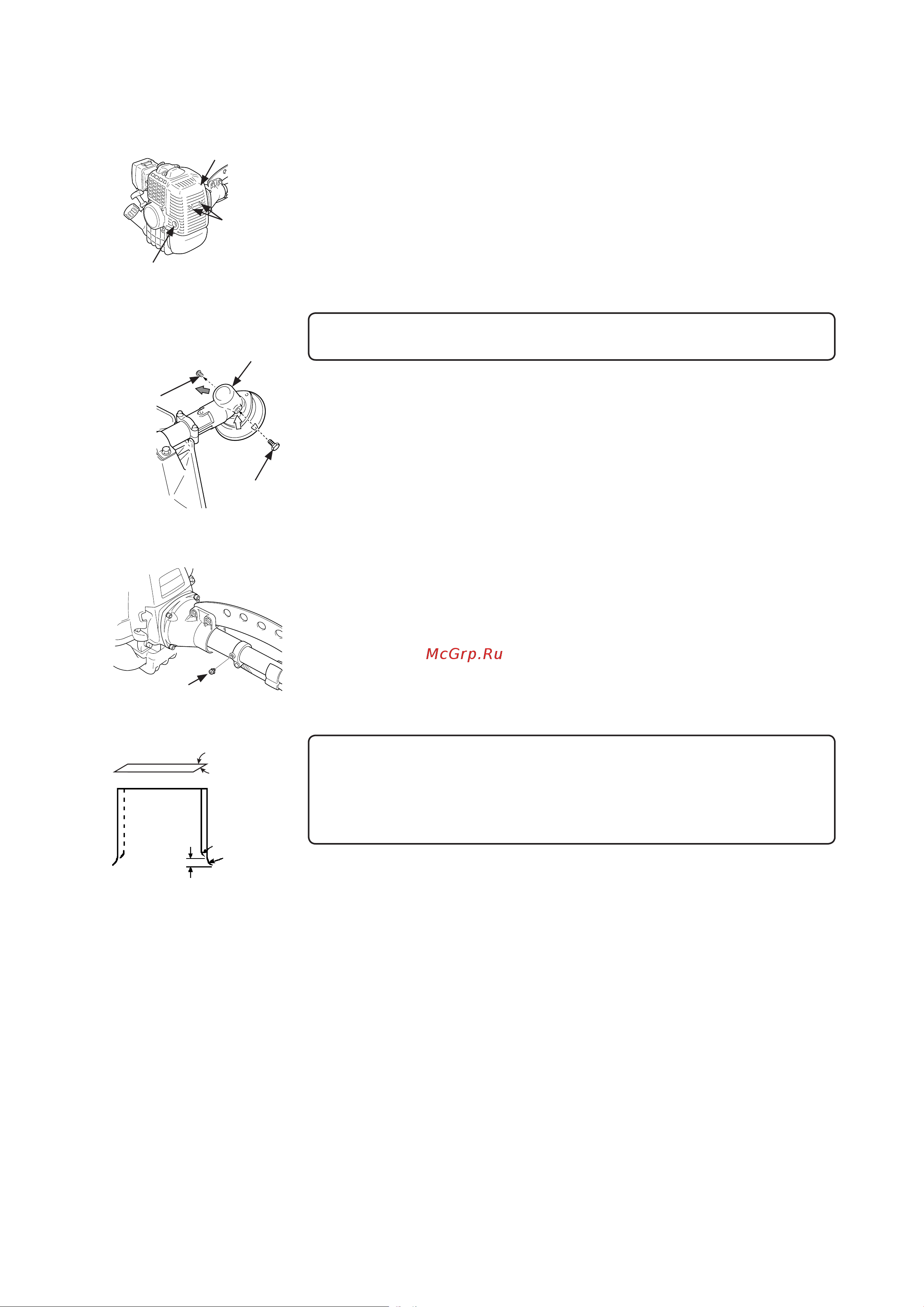

21
SRM-4300
Два
болта
Кожух глушителя
Глушитель
Очистка глушителя
• Очистите глушитель от нагара и затяните два болта.
Угловая передача
ПРИМЕЧАНИЕ
Используйте качественную литиевую универсальную смазку.
• Выкрутите заглушку и сливной винт из угловой передачи.
• Добавляйте смазку в передачу, пока не будет вытеснена старая смазка.
При необходимости используйте насос низкого давления.
• Установите заглушку и сливной винт на место.
Смазка трубки вала (SRM-4300R)
• Выкрутите винт из корпуса трубки вала.
• Добавьте машинное масло.
• Установите винт на место.
Заточка 4-зубчатого диска
ПРИМЕЧАНИЕ
•
Круглым напильником опилуйте нижнюю часть зубцов с радиусом 2–3 мм
.
• Одинаково заточите каждый резец.
• При использовании заточного станка не охлаждайте резко диск, погружая
его в воду.
• Используйте только диск, рекомендованный производителем для этой модели.
• При обнаружении трещины на диске замените его новым.
• Убедитесь, что диск установлен правильно в соответствии с инструкциями.
• Если режущий диск затупился вследствие износа, переверните его для
дальнейшего использования.
• Диск со сколами или погнутый повышает вибрацию.
Замените диск новым.
• Заточка диска — это специальная операция, которую следует выполнять в
местной мастерской.
• Диск должен быть хорошо выровнен и заточен, а нижняя часть его зубцов
должна бать опилована с радиусом 2–3 мм.
- Чтобы не допустить появления трещин, скруглите нижнюю часть зубцов с
радиусом 5–6 мм, как показано на рисунке, с помощью круглого или плоского
напильника, как то необходимо.
Естественно, предпочтительной является отсадочная машина.
- Не затачивайте скругленную часть.
- Одинаково заточите каждый резец, чтобы не нарушить балансировку диска.
- При заточки кромки на шлифовальном станке не охлаждайте резко диск,
погружая его в воду.
Заглушка
(болт)
Угловая передача
Винт
Сливной
винт
30°
6–7 мм
R = 2–3 мм
Оставить
радиус
5–6 мм без
опиловки
