ОСНОВНЫЕ УЗЛЫ

И ОРГАНЫ УПРАВЛЕНИЯ

Рис.1

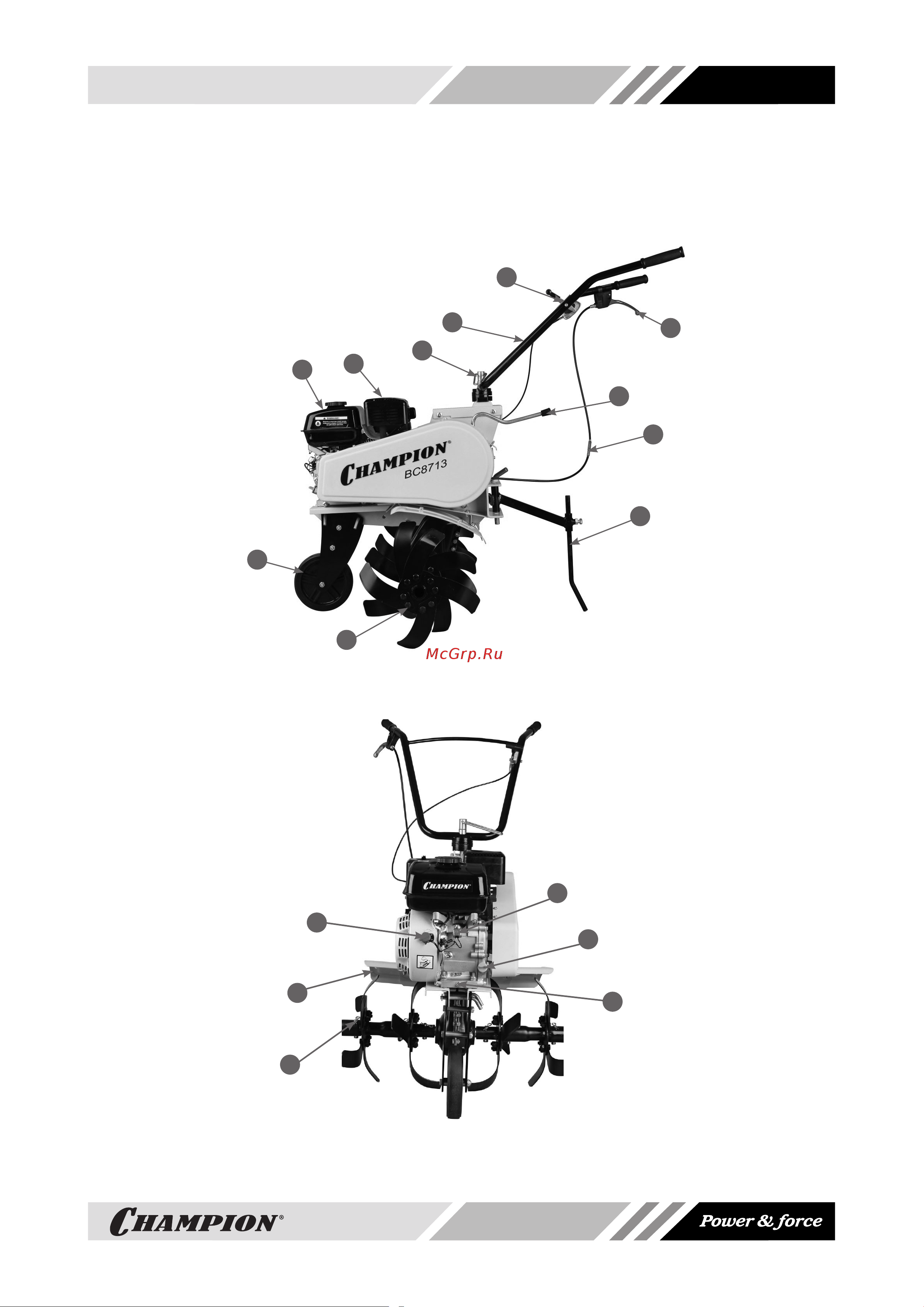

1.Фреза. 2. Транспортное колесо 3. Бак топливный 4. Глушитель 5. Кронштейн крепления рукояток 6. Рабочие

рукоятки 7. Рычаг газа 8. Рычаг сцепления 9. Рычаг переключения передач 10. Трос сцепления 11. Сошник

11

10

1

9

7

Рис.2

1. Болт крепления фрезы 2. Защитное крыло 3. Выключатель зажигания 4.Аварийный датчик уровня масла
