103
РУССКИЙ ПАСПОРТ ТЕХНИЧЕСКОГО ИЗДЕЛИЯ
Посудомоечная машина

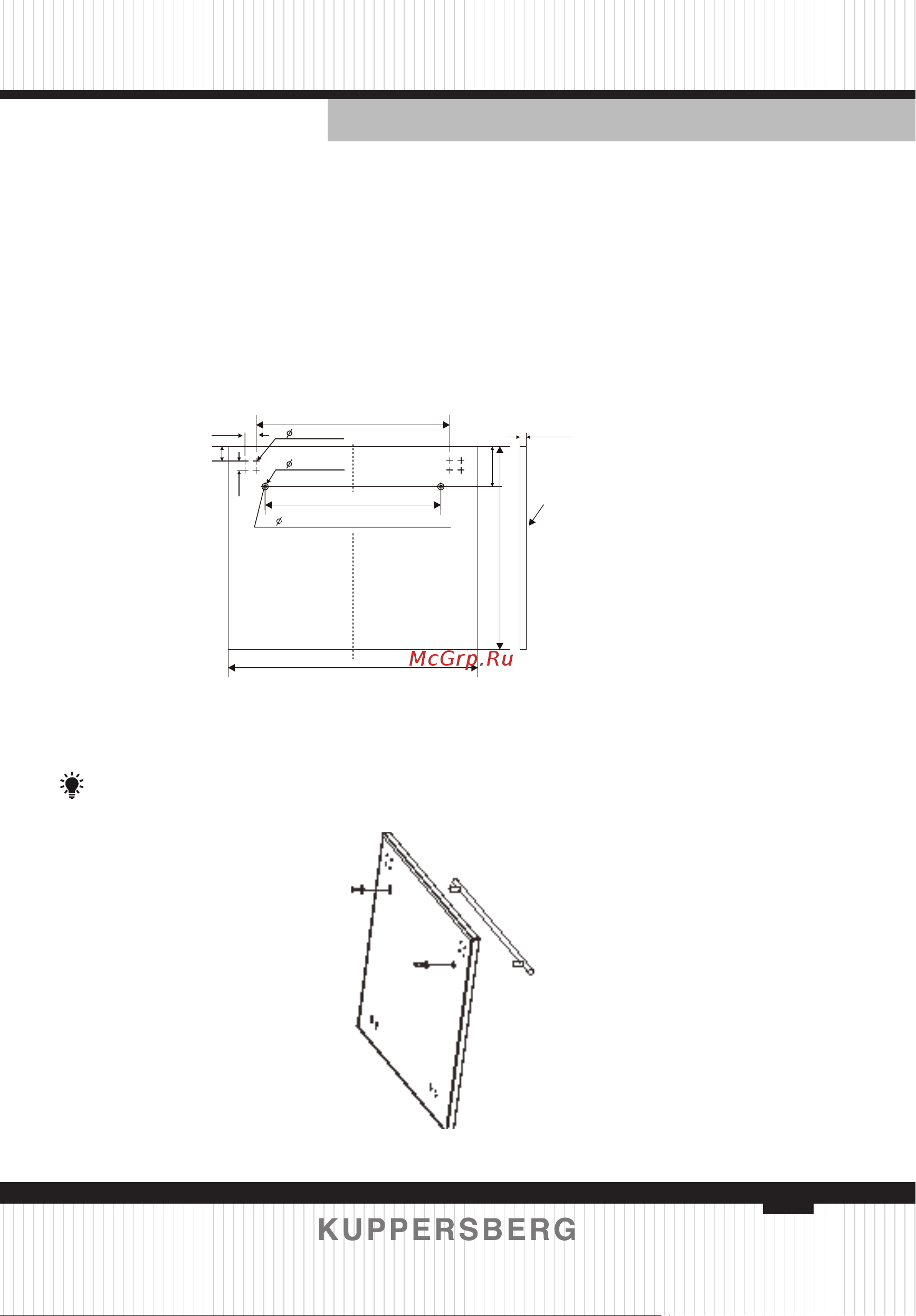

Шаг 2.
Размеры и порядок установки декоративной панели
Вес декоративной панели должен составлять от 3 до 4 кг.
Размеры A и B могут быть изменены в зависимости от места расположения
ручки
Размеры C, D и E зависят от конкретной модели
Размеры E находится в диапазоне 16–22 мм и относится к приборам с деко-
ративной панелью.
8-
2-
21.5
457.5
590( )
480(D)
95
35
C
26.5
2-
415.5
Unit: mm)
16~22(E)
декоративная панель
декоративная панель
2 (глубина 12)
15 (глубина 5)
(B, зависит от
расположения ручки)
6, сквозные отв.
(A, зависит от расположения ручки)
Шаг 3.
Установка декоративной панели
ПРИМЕЧАНИЕ. Если машина уже оснащена декоративной панелью, то это шаг
следует пропустить.
