58
TECHNICAL PASSPORT ENGLISH
Dishwasher

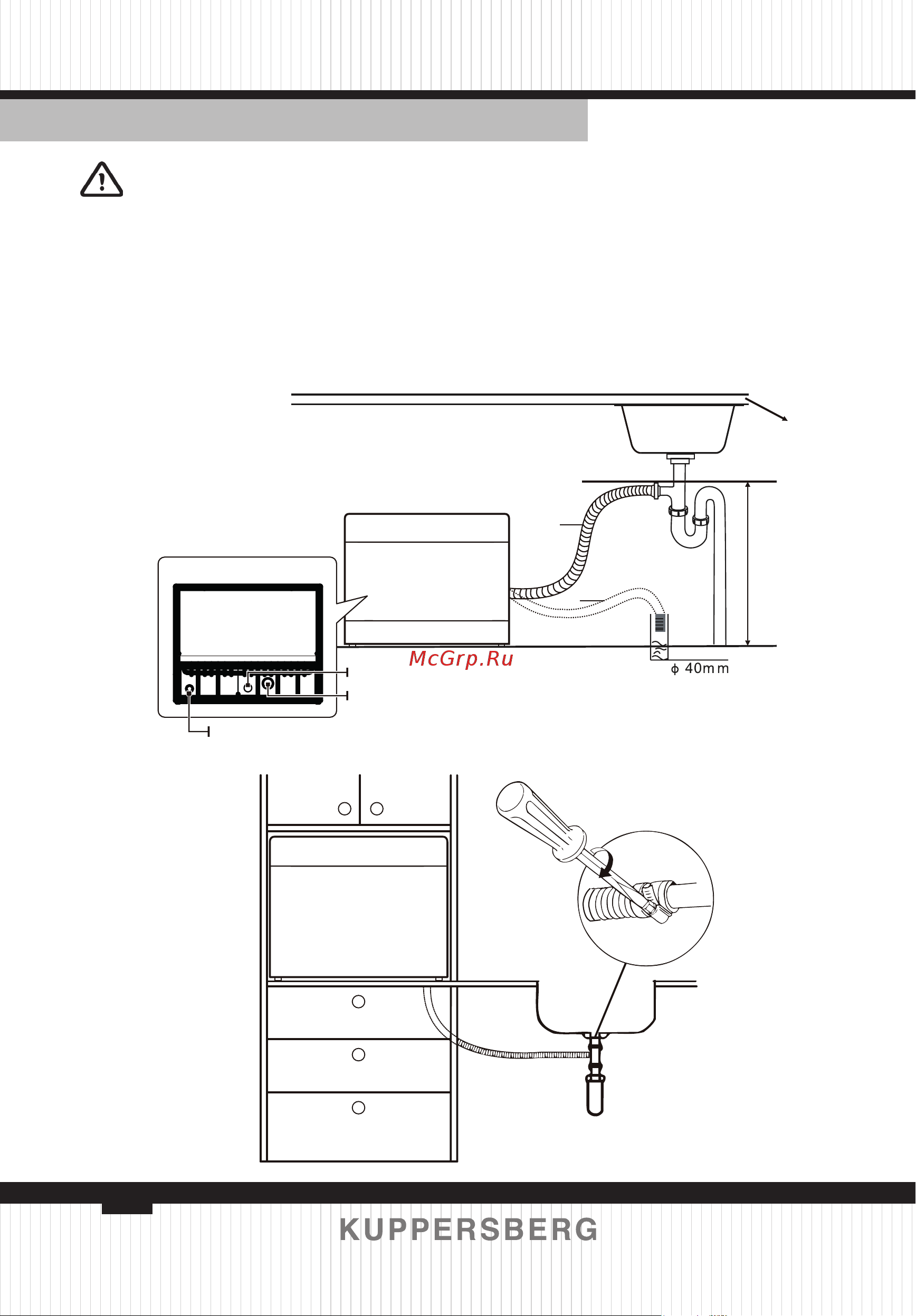

CONNECTION OF DRAIN HOSES
B
A
MAX 600mm
Counter
Drain pipe
Back of dishwasher
Inlet pipe connector
Drain pipe
Mains Cable
Insert the drain hose into a drain
pipe with a minimum diameter of 4 cm,
or let it run into the sink, making sure to
avoid bending or crimping it. The height
of drain pipe must be less than 600mm.
The free end of the hose must not be
immersed in water to avoid the back
ow of it.
Please securely x the drain hose in
either position A or position B
