95
РУССКИЙ ПАСПОРТ ТЕХНИЧЕСКОГО ИЗДЕЛИЯ
Посудомоечная машина
2
3
4

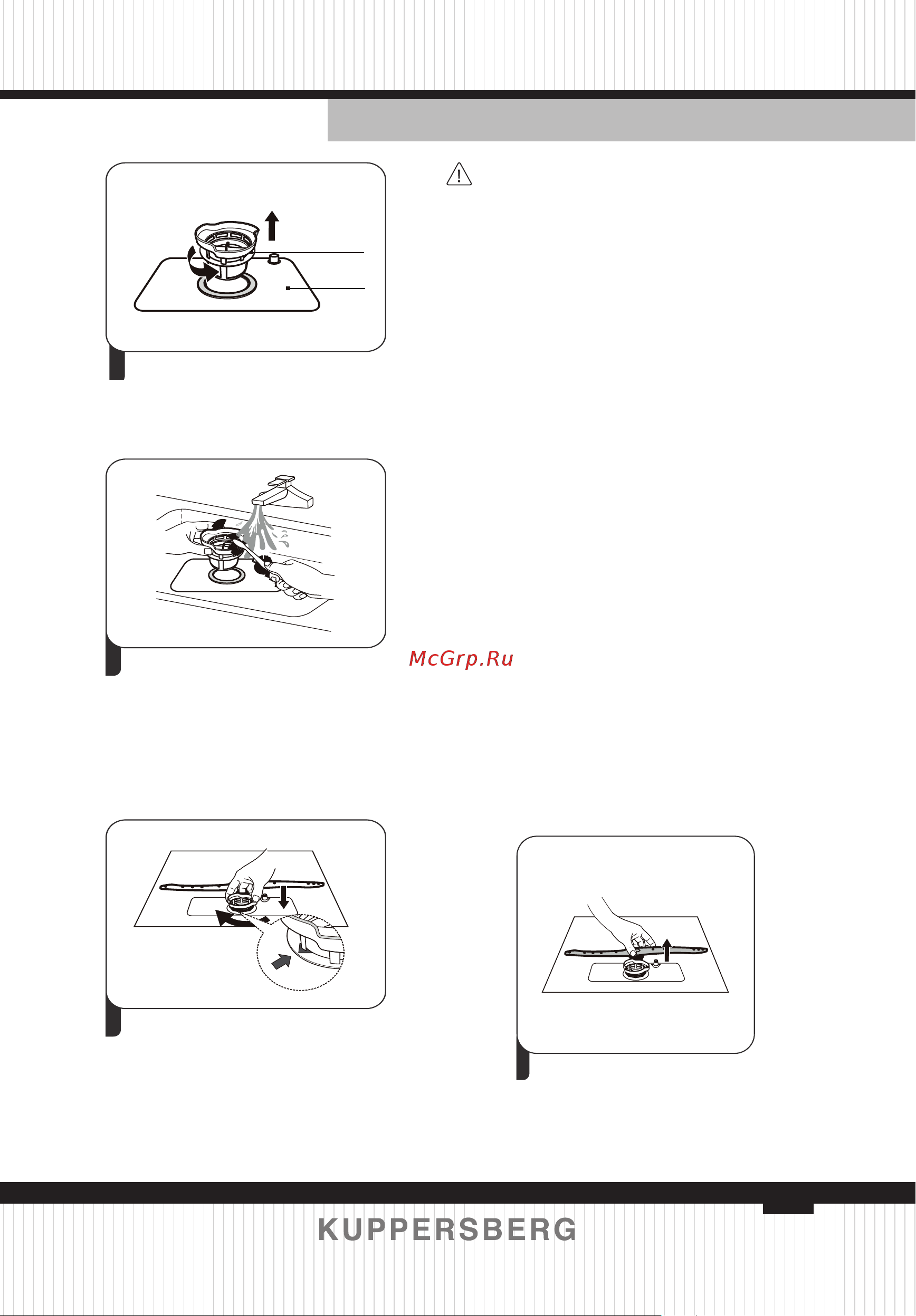

Поднимите фильтр тонкой очистки
и извлеките его из главного фильтра.
Сборка фильтра осуществляется
в обратном порядке, вставьте на ме-
сто узел фильтрации и поверните его
по часовой стрелке для закрытия
(в соответствии со стрелкой).
Крупные остатки пищи могут быть
удалены путем промывки фильтра под
проточной водой.
Для более тщательной очистки ис-
пользуйте мягкую щетку.
ПРЕДУПРЕЖДЕНИЕ
 Не затягивайте фильтры слиш-
ком сильно. Обязательно устанавли-
вайте фильтры на место, иначе круп-
ные остатки пищи могут попасть в
систему и привести к закупорке кана-
лов.
 Запрещается использовать по-
судомоечную машину без установ-
ленных фильтров. Неправильная
установка фильтра может приводить
к снижению эффективности работы
прибора, а также повреждению посу-
ды и самого прибора.
Распылительное коромысло
Необходимо регулярно выполнять
очистку распылительного коромысла,
чтобы содержащиеся в жесткой воде
химические вещества не забивали его
сопла и подшипники.
Для очистки распылительного ко-
ромысла выполните указанные ниже
действия:
1
Чтобы снять распылительное коро-
мысло, потяните его вверх.
Фильтр
тонкой очистки
Основной
фильтр
