11
DEUTSCH TECHNISCHER PASS
Geschirrspülmaschine
2
3
4

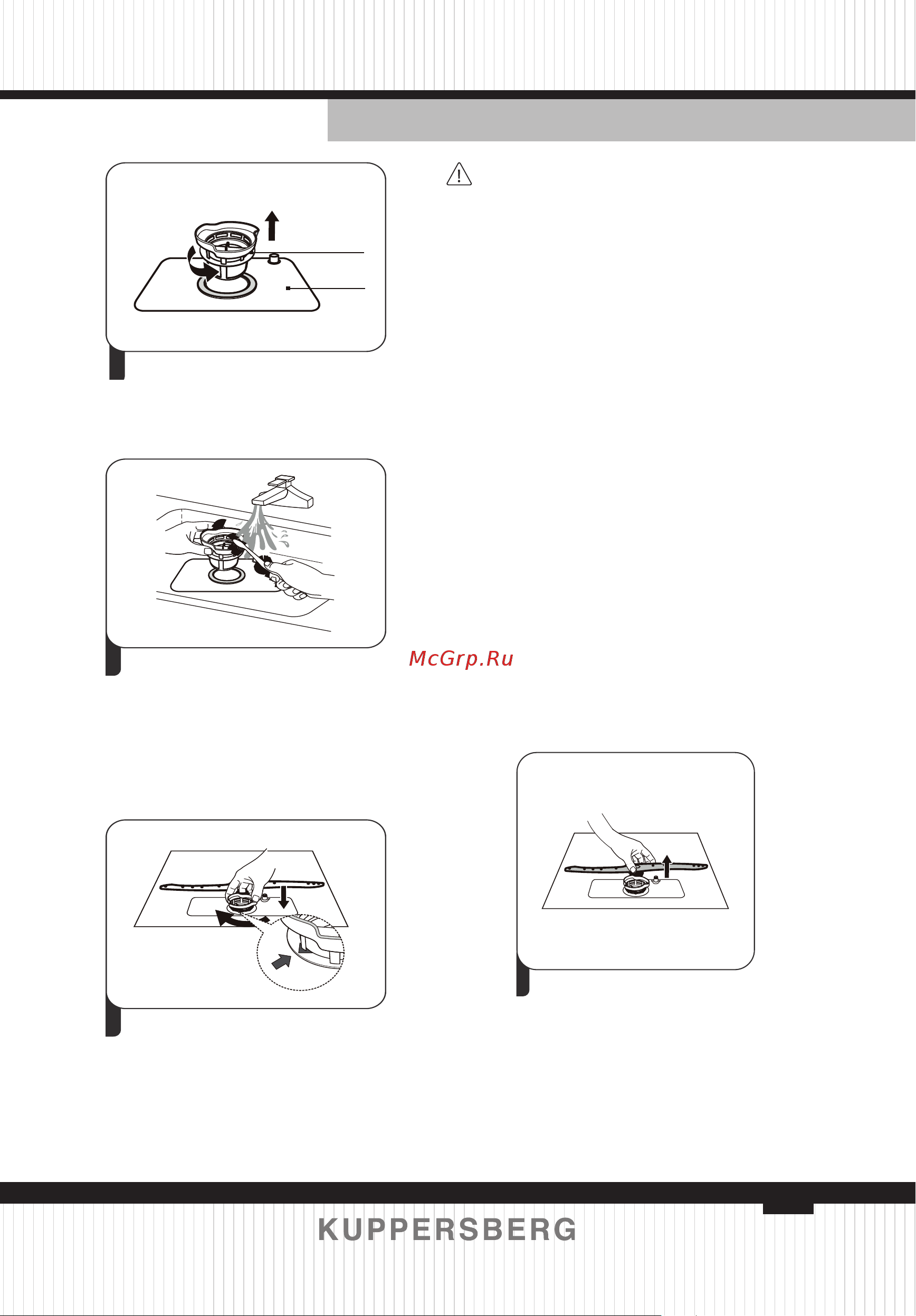

Heben Sie den Feinlter an und ent-
fernen Sie es vom Hauptlter.
Die Montage des Filters erfolgt in
umgekehrter Reihenfolge, setzen Sie
die Filtrationseinheit ein und drehen
Sie sie zum Schließen im Uhrzeigersinn
(gemäß Pfeil).
Große Speisereste können durch
Waschen des Filters unter ießendem
Wasser entfernt werden.
Verwenden Sie für eine gründlichere
Reinigung eine weiche Bürste.
WARNUNG
 Ziehen Sie die Filter nicht zu
fest an. Stellen Sie sicher, dass die
Filter installiert sind, da sonst große
Speisereste in das System gelangen
und die Kanäle verstopfen können.
 Benutzen Sie den Geschirrspüler
nicht ohne Filter. Eine unsachgemäße
Installation des Filters kann die
Efzienz des Geräts beeinträchtigen
sowie das Geschirr und das Gerät selbst
beschädigen.
Sprüharm
Der Sprühstrahl muss regelmäßig
gereinigt werden, damit die in hartem
Wasser enthaltenen Chemikalien die
Düsen und Lager nicht verstopfen.
Gehen Sie wie folgt vor, um den
Sprühstrahl zu reinigen:
1
Ziehen Sie den Sprühstrahl nach
oben, um ihn zu entfernen.
Feinlter
Hauptlter
