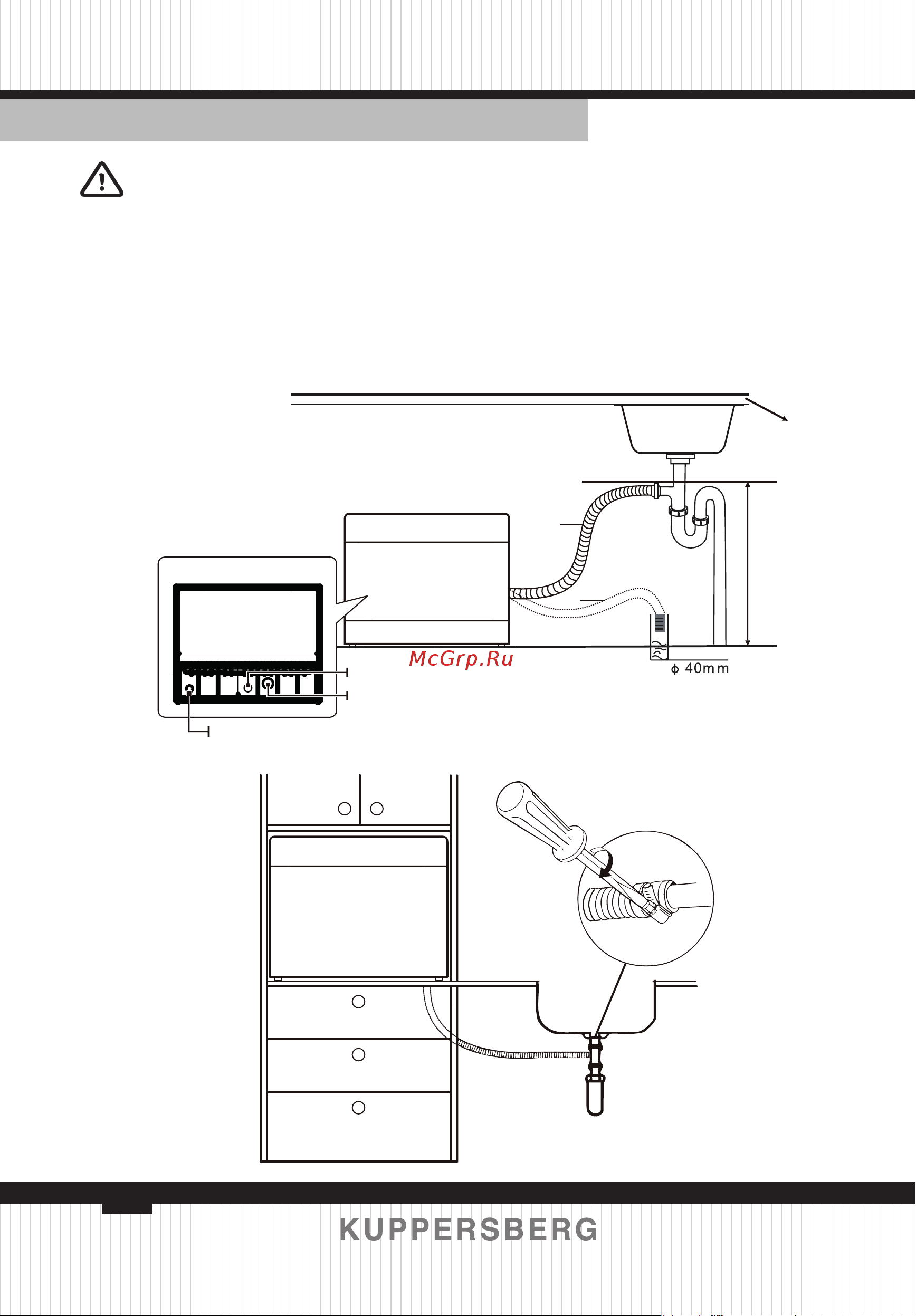

16
TECHNISCHER PASS DEUTSCH
Geschirrspülmaschine
SCHLAUCHANSCHLUSS ABLASSEN
B
A
MAX 600mm
Arbeitsplatte
Schlauch ablassen
Rückseite
der Spülmaschine
Wasserschlauchanschluss
Schlauch ablassen
Stromkabel
Stecken Sie den Abussschlauch in
das Abussrohr (Abwasserkanal) mit
einem Durchmesser von mindestens cm
oder leiten Sie ihn in die Spüle, ohne ihn
zu verbiegen oder zu quetschen. Die Höhe
des Ablaufrohres sollte 600 mm nicht
überschreiten. Das freie Schlauchende
darf nicht in Wasser getaucht werden, da
sonst ein Rückuss auftreten kann.
Der Ablaufschlauch muss in Position
A oder B fest sitzen.
