Hidden Helpers
31

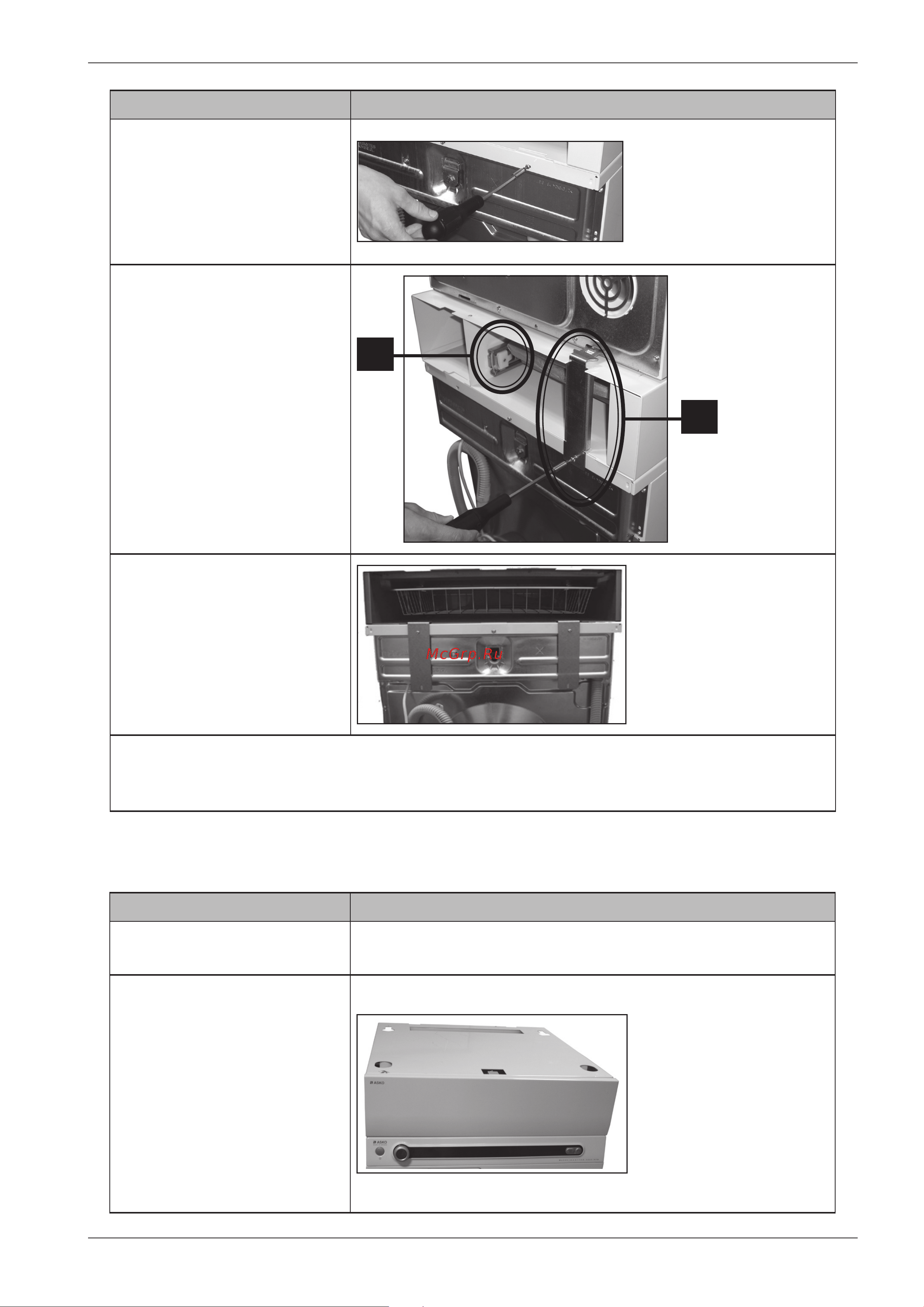

Instrucción Ilustración
5. Para colocar los soportes de
metal, primero quite los dos tornillos
exteriores de la parte posterior de la
lavadora.
6. A Instalación apilada. Monte el dispositivo
antivuelco suministrado en la lavadora y la
secadora. Empuje el dispositivo antivuelco
contra la secadora hasta que enganche en
su sitio. Fije la parte inferior con los tornillos
previamente retirados de la lavadora (A).
Si coloca las máquinas contra la pared, pase
el cable de la secadora por la abertura de la
sección central (B).
A
B
6. B Instalación en lavadora o
secadora. Monte los dispositivos
antivuelco suministrados como se
muestra. Fíjelos con los tornillos
previamente retirados de la lavadora
(A).
Nota:
Antes de atornillar los soportes de metal, asegúrese de que los bordes de los espaciadores estén bien
alineados con los de la lavadora y la secadora.
Instalación del espaciador en máquinas apiladas
Nota: Los espaciadores sólo deben usarse con lavadoras y secadoras fabricadas por la empresa sueca Asko Appliances.
Instrucción Ilustración
1. Quite los soportes de metal, ya no
se necesitan. Baje la secadora.
2. Coloque los espaciadores.
Asegúrese de que sus bordes estén
bien alineados con el borde del panel
de la máquina.
