Hidden Helpers
6

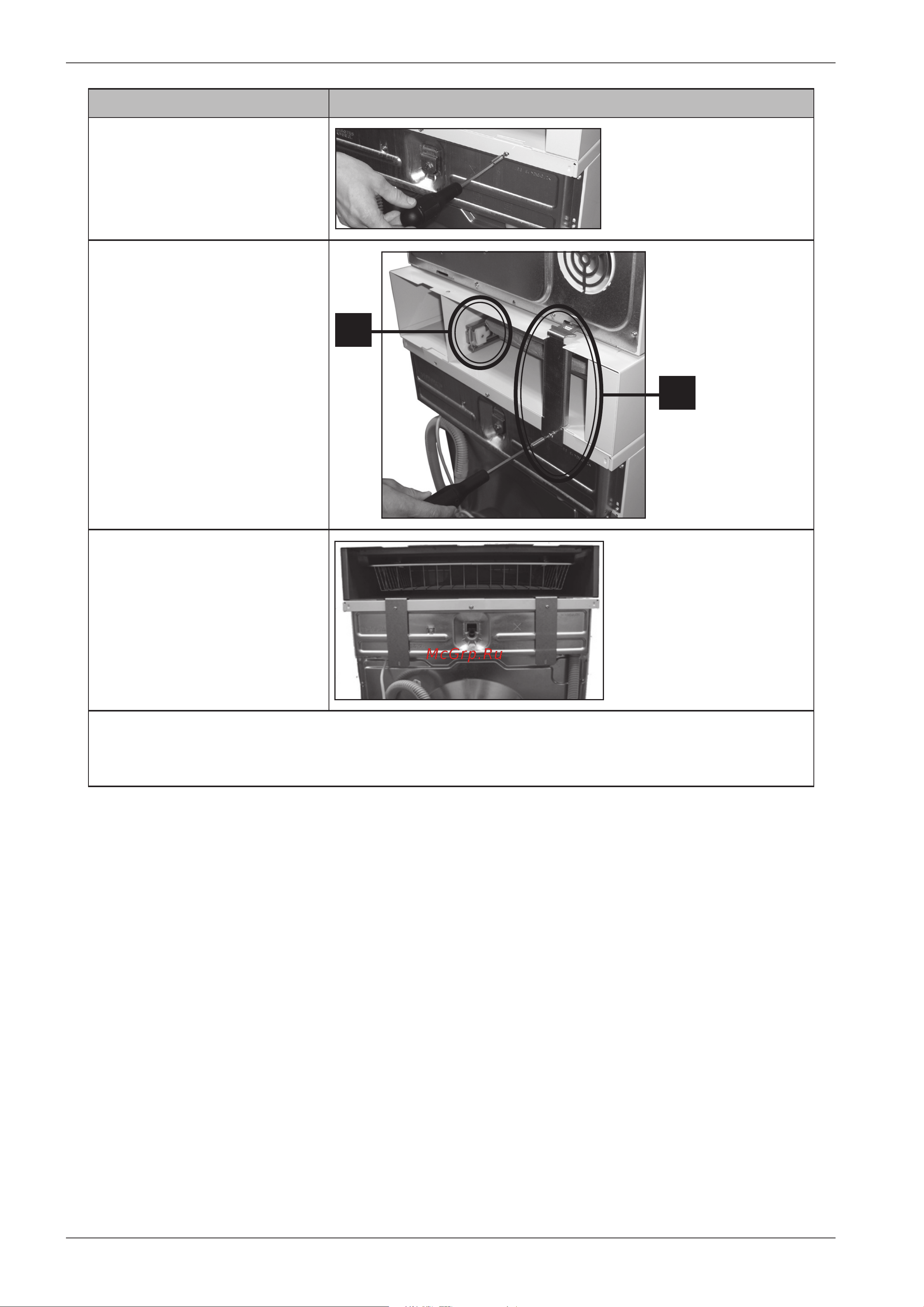

Instruktion Bild
5. Lossa de två yttre skruvarna på
tvättmaskinens baksida för att kunna
montera tippskydden.
6A. Installation i stapel.
Montera de bifogade tippskydden på
tvättmaskin och tumlare. Den övre
delen av tippskyddet ska tryckas in i
tumlaren så att den hakar fast. Skruva
fast nedre delen med skruvarna du
lossade från tvättmaskinen (A).
Om maskinenerna ställs direkt mot
vägg ska tumlarens kabel gå i urtaget
på mellandelen (B).
A
B
6.B. Installation ovanpå tvättmaskin
eller torktumlare.
Montera de bifogade tippskydden
enligt bild. Skruva fast med skruvarna
du lossade från tvättmaskinen (A).
Obs!
Kontrollera att mellandelen ligger kant i kant med tvättmaskinen och/eller torktumlaren innan tippskyd-
det skruvas fast.
