Hidden Helpers
9

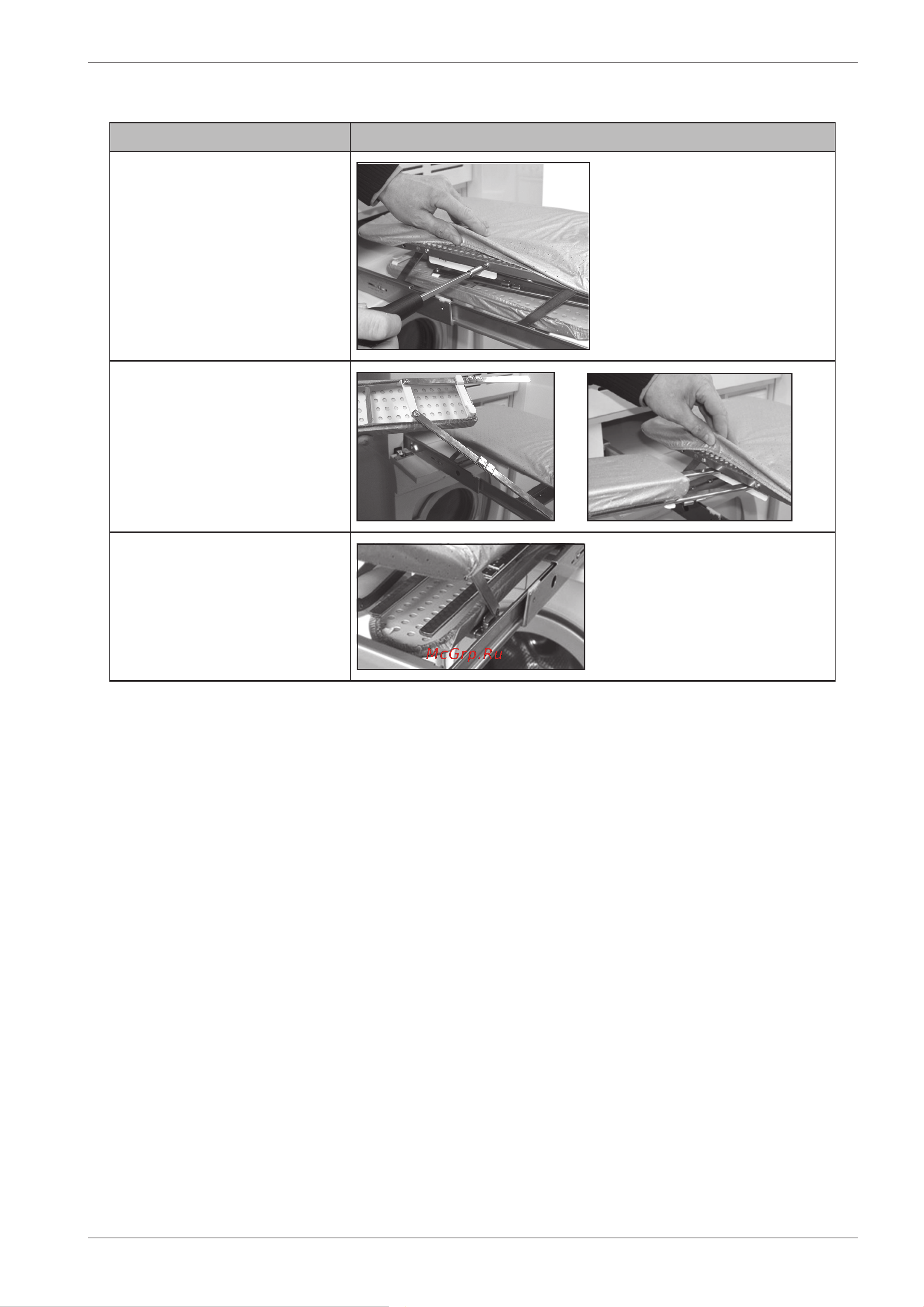

Instruktion Bild
1. Montera det medföljande fästet
på höger eller vänster sida av
strykbrädan med de två skruvarna.
2. Fäll ut stagen på ärmstrykbrädan
och stick in dessa i fästet.
3. För att lossa ärmbrädan:
• Tryck upp och dra ut.
• Förvara brädan under den
ordinarie strykbrädan när den inte
används.
Montering av ärmbräda Art. nr. 80 807 10 (tillbehör)
