Hidden Helpers
32

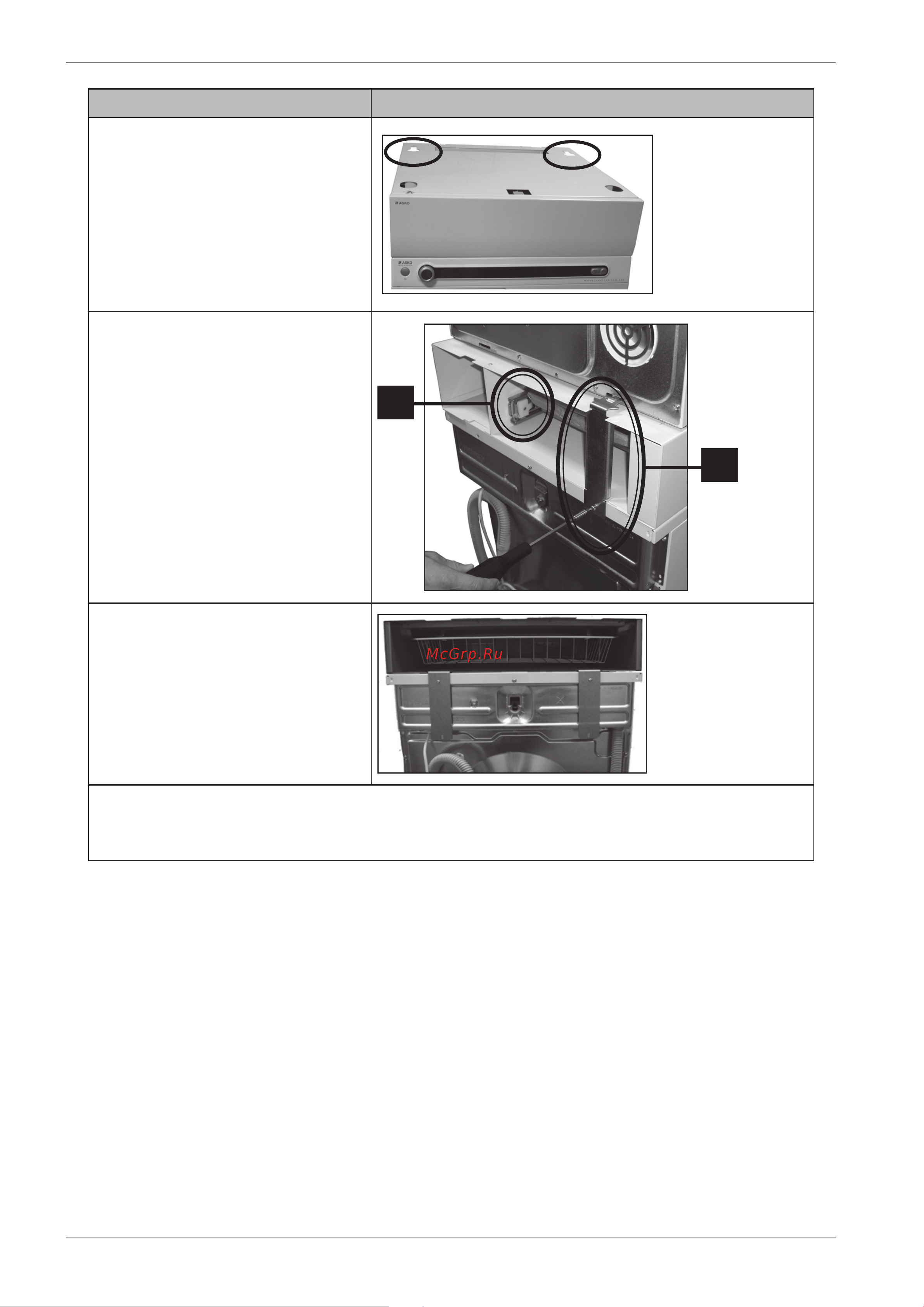

Instrucción Ilustración
3. Afloje las patas de la secadora girándolas
tres vueltas.
Levante la máquina. En las ranuras
correspondientes del espaciador, inserte las
patas traseras y deslice la secadora hacia
atrás. Inserte las patas delanteras.
4. A Instalación apilada.
Coloque los soportes de metal en la
lavadora y la secadora. Empújelos con fuerza
contra la secadora en la parte superior.
Asegúrelos en la parte inferior con los dos
tornillos que quitó de la lavadora (A).
Si está instalando las máquinas directamente
contra la pared, el cable de la secadora
debe pasar por la ranura del espaciador (B).
A
B
4. B Instalación en lavadora o secadora.
Monte los dispositivos antivuelco
suministrados como se muestra. Fíjelos con
los tornillos previamente retirados de la
lavadora (A).
Nota:
Antes de atornillar los soportes de metal, asegúrese de que los bordes de los espaciadores estén bien
alineados con los de la lavadora y la secadora.
