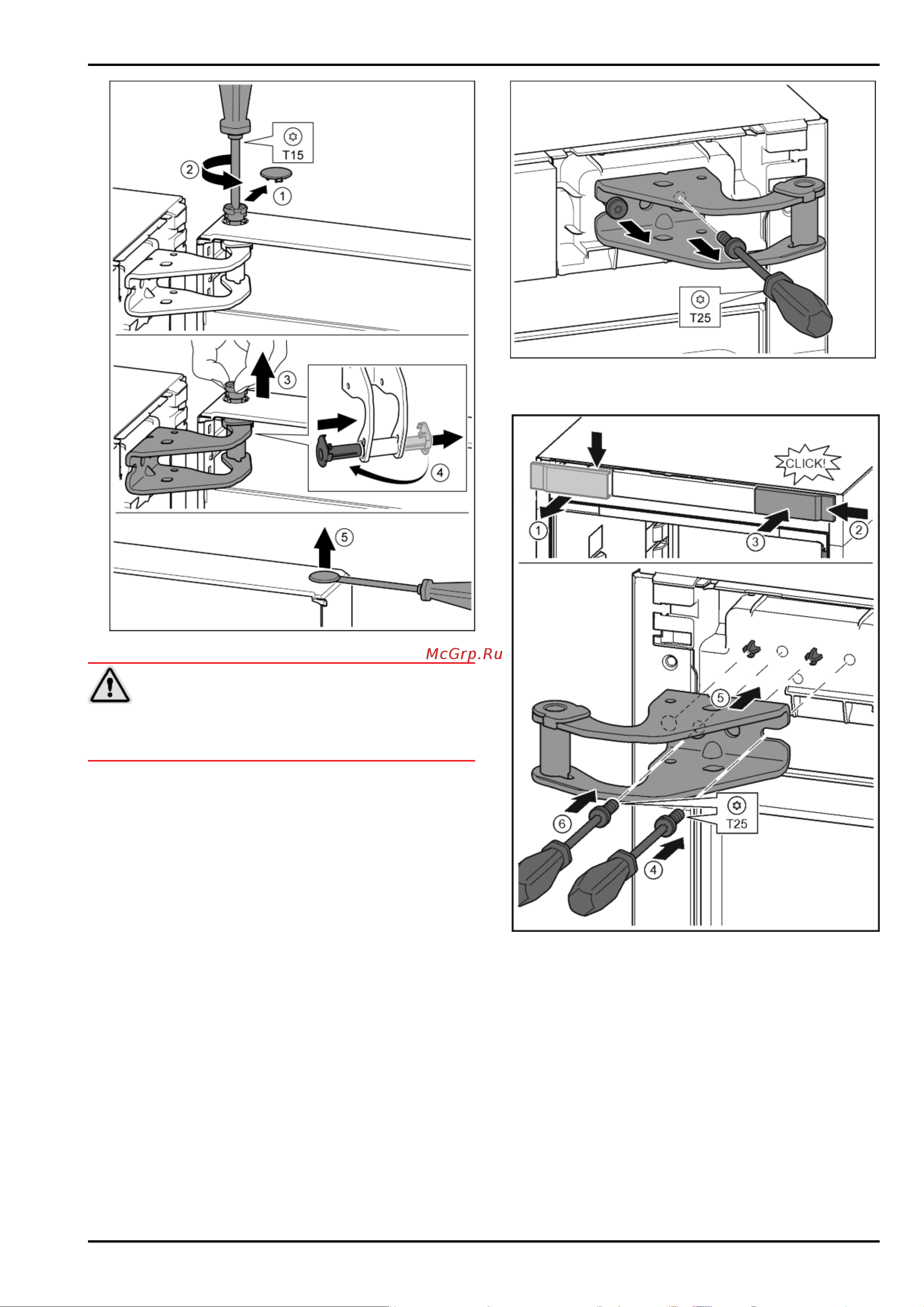

Fig. 11
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Осторожно снять предохранительную крышку.
Fig. 11 (1)
u
Немного выкрутить палец отверткой Т15.
Fig. 11 (2)
u
Удерживать дверь и вытянуть палец рукой.
Fig. 11 (3)
u
Опорную втулку вывести из направляющей. Установить
и зафиксировать с другой стороны.
Fig. 11 (4)
u
Приподнять дверь и отставить в сторону.
4.3.3 Перестановка верхних опорных
частей
Для всех устройств:
Fig. 12
u
Оба винта выкрутить отверткой Т25.
u
Приподнять и убрать опорный кронштейн.
Fig. 13
u
Отпустить крышку и снять сбоку.
Fig. 13 (1)
u
Навесить крышку, повернув ее на 180°, справа с другой
стороны.
Fig. 13 (2)
u
Крышку зафиксировать.
Fig. 13 (3)
u
Установить винт отверткой Т25.
Fig. 13 (4)
u
Установить верхний опорный кронштейн.
Fig. 13 (5)
w
Цапфы находятся в предусмотренных резьбовых отвер-
стиях.
u
Затянуть винт.
Fig. 13 (4)
u
Вставить и затянуть винт отверткой Т25.
Fig. 13 (6)
4.3.4 Перестановка нижних опорных частей
Для всех устройств:
Ввод в работу
10 * Наличие в зависимости от модели и комплектации
