41
Электрическое подключение
m Опасность удара током!
Некоторые детали внутри прибора имеют острые кромки,
что может повредить соединительный провод.
Проследите, чтобы соединительный провод не
зажимался и не перегибался.
Необходимые для электроподключения характеристики
Вы найдете на типовой табличке внутри бытового
прибора, сняв металлический жироулавливающий
фильтр.
Длина соединительного кабеля: ок. 1,30 м
Этот бытовой прибор отвечает требованиям Правил
ЕС
по подавлению радиопомех.
m Опасность удара током!
Следует обеспечить возможность отключения прибора
от электросети в любой момент. Прибор можно
подключать к сети только через правильно
установленную розетку с заземляющим контактом. Если
после установки прибора невозможно будет добраться
до вилки или если требуется стационарное подключение,
необходимо предусмотреть специальный выключатель
для размыкания всех полюсов с расстоянием между
разомкнутыми контактами не менее 3 мм. Стационарное
подключение должно производиться только электриком.
Монтаж

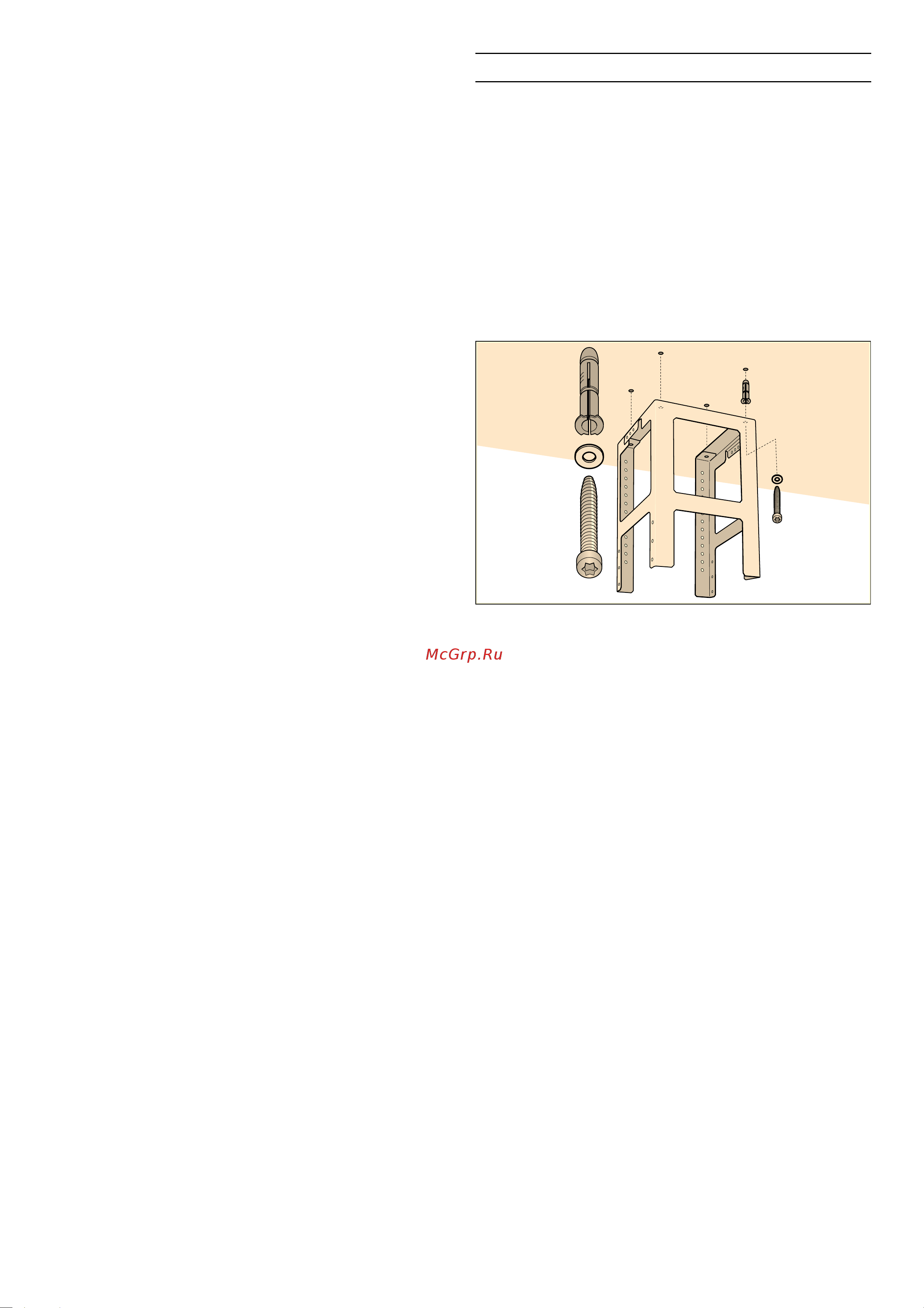

Монтаж верхней подвесной рамы
1 Определите перед монтажом полную высоту
подвесной рамы и обозначьте точки отверстий для
винтов.
Указание: Высота подвесной рамы регулируется
интервалами по 20 мм.
2 Начертите на потолке центр вытяжки.
3 С помощью прилагаемого шаблона обозначьте
на потолке точки для крепления винтов.
4 Просверлите 4 отверстия Ø 8 мм глубиной 80 мм
для креплений и вдавите дюбели заподлицо
с поверхностью.
5 Привинтите верхнюю часть подвесной рамы
к потолку при помощи 4 винтов.
Указание: Следите за правильным расположением
подвесной рамы. Средняя планка служит
определением для передней стороны и должна
показывать в направлении панели управления
кухонной плиткой.
[
[
[
