43
Крепление соединений труб
Указание: Если используется труба из алюминия, тогда
место присоединения необходимо предварительно
сгладить.
Вытяжная труба Ø 150 мм (рекомендуемая величина)
Вытяжная труба крепится непосредственно
к воздушному патрубку и соединение соответствующим
образом изолируется.
Вытяжная труба Ø 120 мм
1 Переходной патрубок крепится непосредственно
к воздушному патрубку.
2 Вытяжная труба крепится к переходному патрубку.
3 Оба места соединения соответствующим образом
изолируются.

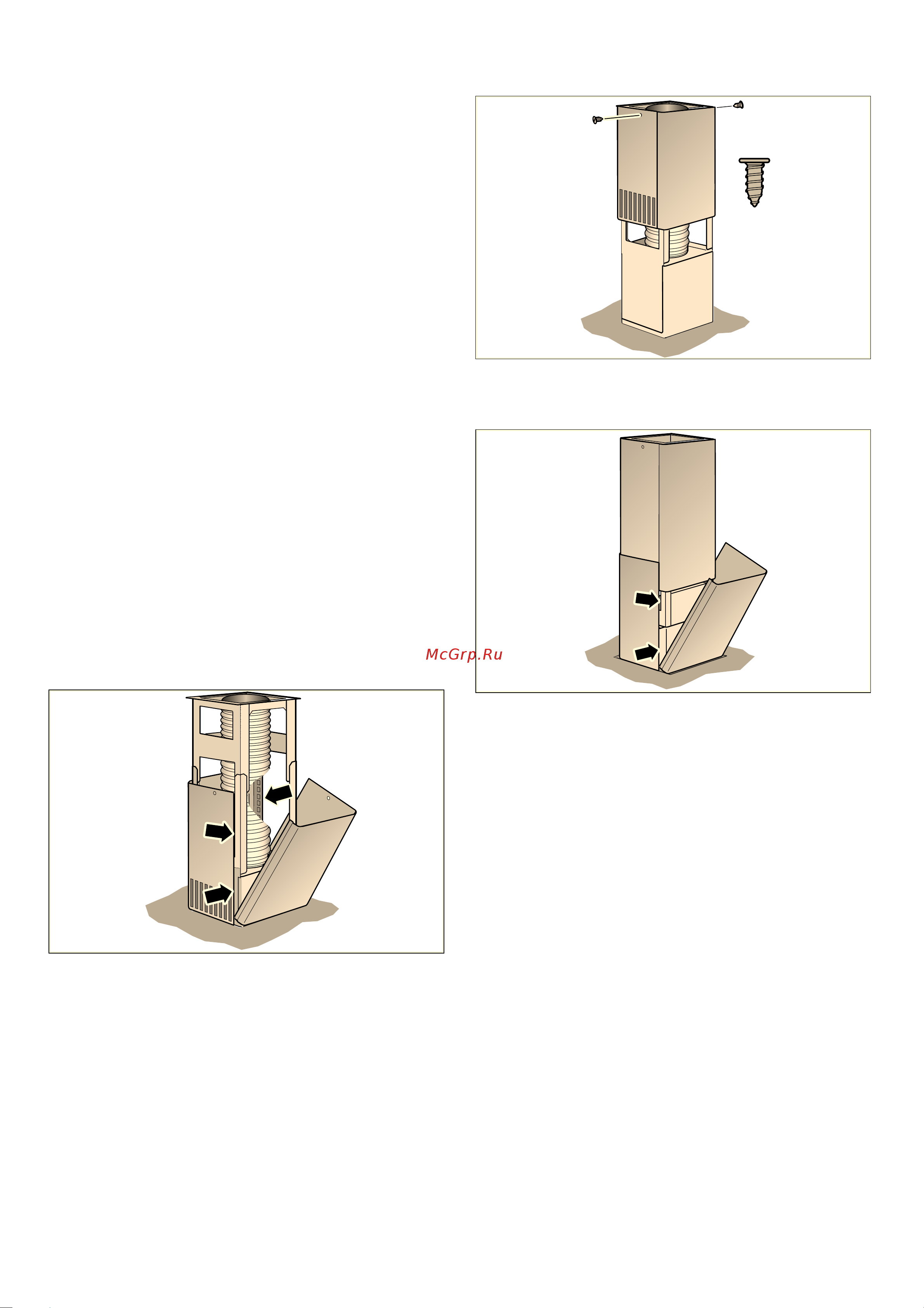

Монтаж обшивки вытяжной трубы
m Опасность травм!
Cо стороны острых кромок при установке. При установке
прибора всегда надевайте защитные перчатки.
1 Разделите секции обшивки вытяжной трубы.
Для этого удалите клейкую ленту
2 Удалите защитную плёнку с обеих сторон.
3 Установите обе части верхней вытяжной трубы на
приборе и соедините.
Указание: Прорези в верхней вытяжной трубе
должны быть направлены вниз.
4 Продвиньте вверх верхнюю часть вытяжной трубы и
закрепите двумя винтами.
5 Установите нижние части вытяжной трубы и
соедините.
