BERTAZZONI KU120 PRO 1 X A [9/31] Installazione in modalita aspirante

In questa versione i fumi e i vapori della cucina vengono convogliati verso l’esterno attraverso un

tubo di scarico.

Il convogliatore di scarico che sporge sulla parte superiore della cappa deve essere collegato con

un tubo che conduce i fumi e i vapori in una uscita esterna.

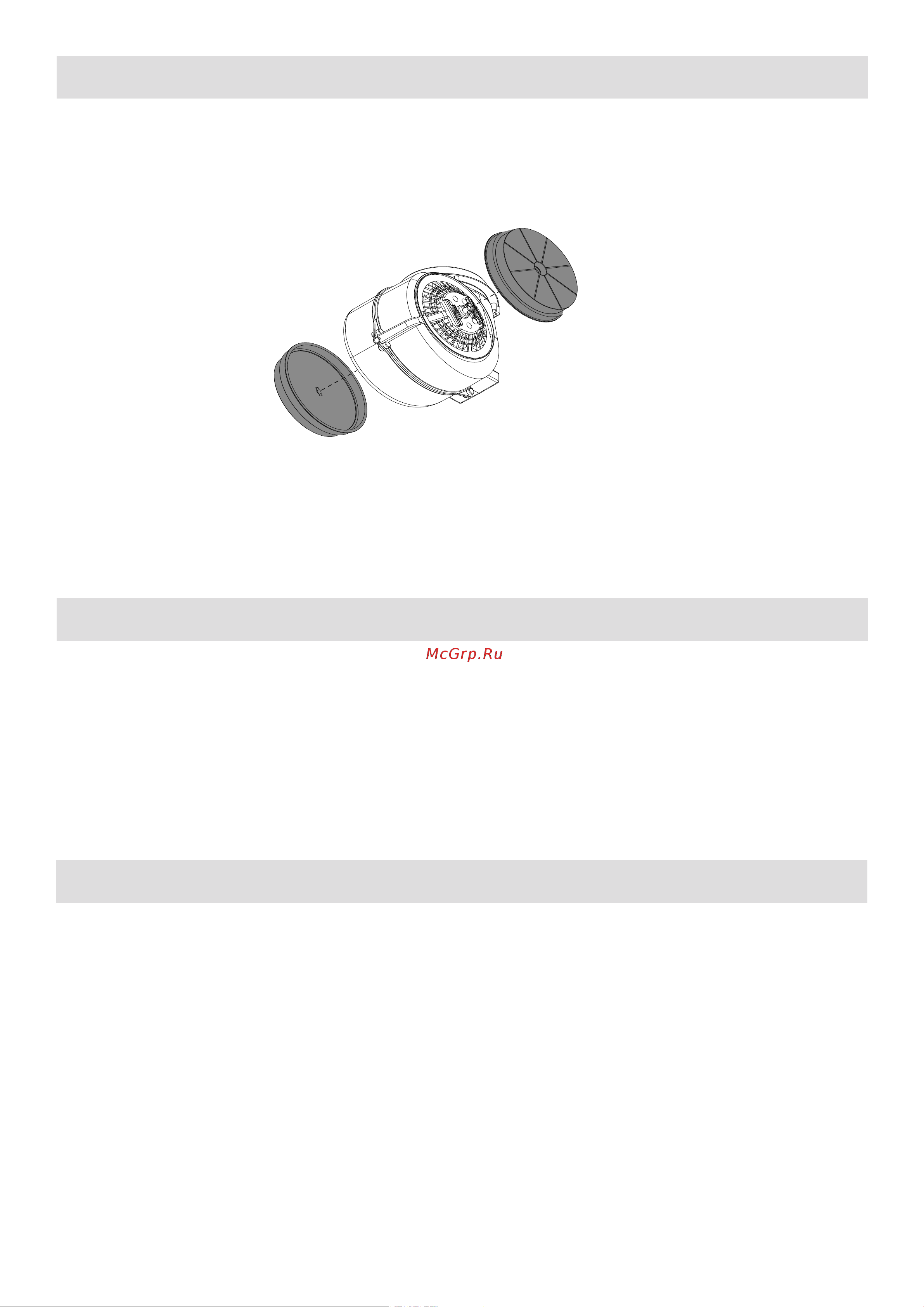

In questa versione vanno tolti i ltri al carbone attivo se esistenti; per l’estrazione vedere l’immagi-

ne qui sotto riportata.

Quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi che impie-

gano gas o altri combustibili, il locale deve disporre di sufciente ventilazione secondo le norme

vigenti.

Deviazione per la Germania:

Quando la cappa da cucina e apparecchi alimentati con energia diversa da quella elettrica

sono in funzione simultaneamente, la pressione negativa nel locale non deve superare i 4 Pa (4

x 10-5 bar).

In questa versione l’aria passa attraverso i ltri di carbone attivo per essere puricata e viene rici-

clata nell’ambiente cucina.

Controllare che i ltri al carbone attivo siano montati sul motore, in caso negativo applicarli come

indicato nell’immagine al punto precedente.

Se la cappa viene predisposta in versione ltrante rimuovere la valvola di non ritorno montata sul

raccordo di uscita del motore.

Per il miglior rendimento si consiglia di utilizzare la quarta velocità in presenza di forti odori e va-

pori, la seconda velocità nelle condizioni normali, la prima velocità per mantenere l’aria pulita con

bassi consumi di energia elettrica.

Si consiglia di mettere in funzione la cappa quando si inizia a cuocere e mantenerla in funzione

no alla scomparsa degli odori.

PULSANTIERA ELETTRONICA (Fig. 7)

Pulsante luce (1)

• ON: luce accesa (pulsante illuminato);

• OFF: luce spenta;

Pulsante - (3)

Premendo il tasto si riduce la velocità del motore (pulsante illuminato).

Pulsante + (3)

Premendo il tasto si incrementa la velocità del motore (pulsante illuminato).

(Nella versione a 4 velocità il tasto + presenta una luce intermittente. La 4° velocità o intensiva

è temporizzata e dopo circa 7 minuti il motore passa automaticamente in 3° velocità).

Pulsante On / Off (2)

Funzione: accensione e spegnimento motore cappa.

All’accensione la cappa si avvia in prima velocità

Pulsante timer (4)

Questa funzione permette lo spegnimento automatico della cappa dopo 15 minuti di

funzionamento alle velocità 1, 2 e 3 (pulsante con luce intermittente).

INSTALLAZIONE IN MODALITA’ ASPIRANTE

INSTALLAZIONE IN MODALITA’ FILTRANTE

FUNZIONAMENTO DEL PRODOTTO
