• 4 • • 9 •
ВНИМАНИЮ ПОТРЕБИТЕЛЕЙ!
1 ОБЩИЕ УКАЗАНИЯ

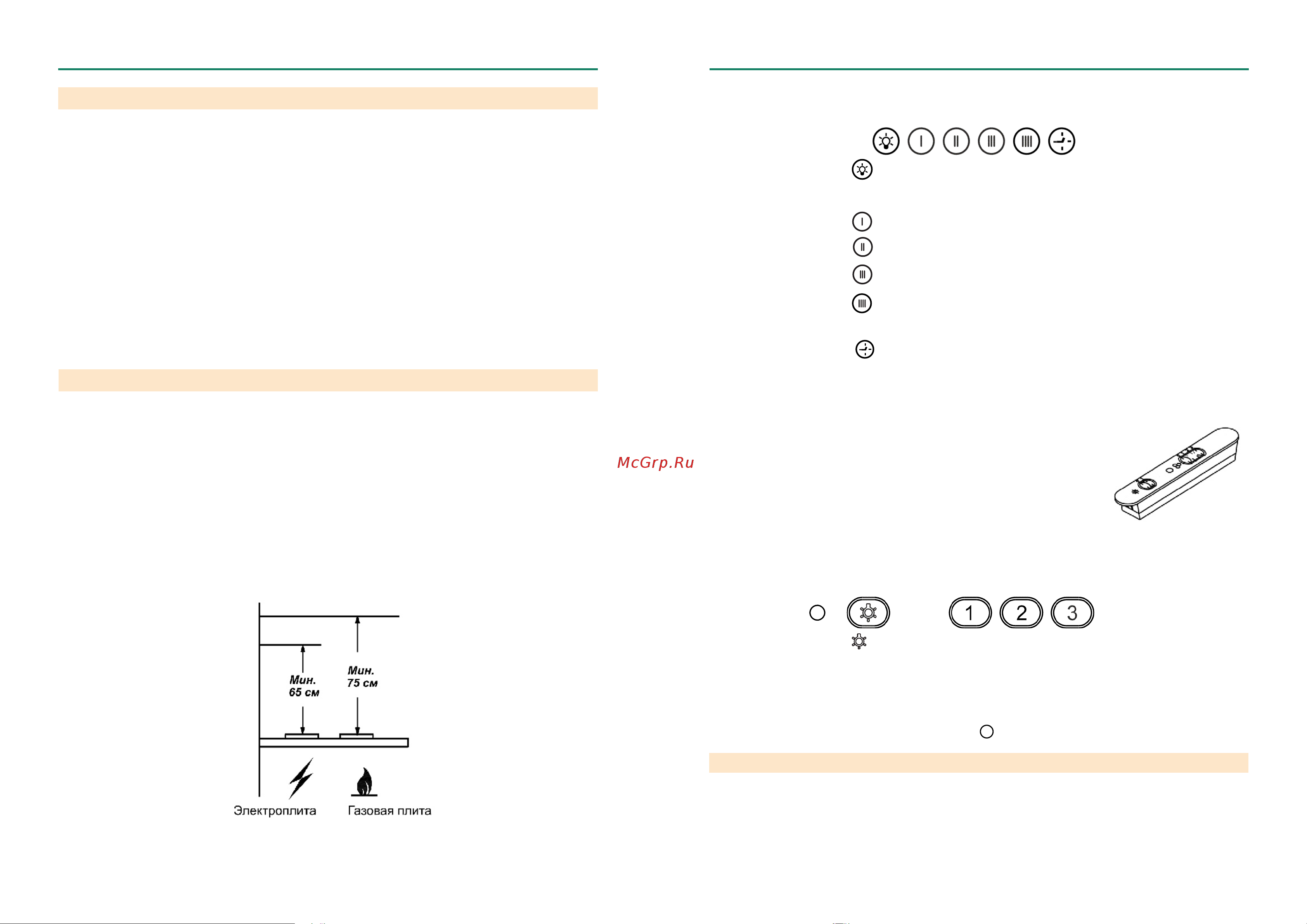

рис. 1
рис. 8
ВРЕЗНОЙ БЛОК
7.3 Управление КВ «Врезной блок S4 52Н(П)-700-Э4Г», «Врезной блок S4 72Н(П)-700-Э4Г», «Врезной блок
52Н(П)-1000-Э4Г» осуществляется переключателем ККВ-4 с шестью кнопками (рис. 7).
1.1 Кухонная вытяжка (в дальнейшем «вытяжка») предназначена для удаления или очистки воздуха, под-
нимающегося от плиты в бытовых кухнях.
1.2 Вытяжку устанавливайте на высоте, как показано на рис. 1.
1.3 С целью достижения наибольшей воздухопроизводительности при наименьшем шуме, при работе в
режиме «вытяжки», рекомендуем выполнять воздуховоды минимальной длины и с наименьшим
количеством изгибов. Уменьшение диаметра воздуховода не допускается. Несоблюдение этих требований
может увеличить шум и вибрацию при работе вытяжки.
1.4 В случае эксплуатации в режиме «вытяжки» обеспечьте достаточное поступление свежего возду-
ха в помещение.
1.5 Если кухонная вытяжка используется в режиме «рециркуляции» воздуха (с угольным фильтром ),
то эксплуатация возможна без ограничений по пунктам 1.3, 1.4.
1.6 При подключении вытяжки в нестабильную сеть ( для кухонных вытяжек с электронным переключа-
телем) рекомендуем использовать сетевой фильтр ( приобретается дополнительно).
Кнопкой с обозначением включаются лампы освещения.
Первым нажатием кнопки лампы включаются, вторым - выключаются.
Вентилятор имеет 4 режима работы.
Кнопкой с обозначением включается первая скорость вентилятора.
Кнопкой с обозначением включается вторая скорость вентилятора.
Кнопкой с обозначением включается третья скорость вентилятора.
Кнопкой с обозначением включается четвертая скорость вентилятора.
Первым нажатием кнопки вентилятор включается, вторым - выключается.
Переход к более высокой или низкой скорости производится нажатием соответствующей кнопки.
Кнопкой с обозначением включается таймер. При включенном таймере вентилятор отключается че-
рез 15 минут. Если необходимо отключить таймер раньше, то нужно повторно нажать на любую кнопку вклю-
чения скорости вентилятора.
При включении освещения, вентилятора или таймера на соответствующей кнопке включается её подсветка.
7.4 Управление вытяжкой «Врезной блок 52Н(П)-400-П3Г(П3Л)» производится при помощи ползунко-
вого переключателя (рис. 8).
Правый переключатель регулирует скорость работы вентилятора:
позиция 0 - вентилятор выключен;
позиция 1 - низкая скорость работы вентилятора;
позиция 2 - средняя скорость работы вентилятора;
позиция 3 - высокая скорость работы вентилятора.
Включение сигнального индикатора информирует о работе вентилятора.
Левый переключатель регулирует режим освещения в соответствии с обозначением:
1 - включено; 0 - выключено.
8 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
рис. 7
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ
При покупке кухонной вытяжки убедитесь:
џ в нормальном ее функционировании;
џ в комплектности по разделу 3;
џ в отсутствии механических повреждений;
џ в наличии штампа продавца и даты продажи в руководстве по эксплуатации и гарантийном талоне.
После хранения кухонной вытяжки в холодном помещении или после перевозки в зимних условиях перед
включением в сеть необходимо выдержать ее при комнатной температуре (+18…+20°C) не менее 2 чаcов. Пе-
ред установкой вытяжки на кухне внимательно ознакомьтесь с настоящим руководством.
Кухонная вытяжка работает в следующих режимах:
џ в режиме «вытяжки» - воздух удаляется за пределы помещения.
џ в режиме «рециркуляции» - воздух очищается и поступает обратно в помещение.
Для эксплуатации в режиме «вытяжки» необходимо приобрести полужесткий гофрированный воздуховод
(либо его аналоги) внутренним диаметром 150 мм или 120 мм( для КВ «Врезной блок 52Н-400-П3Г(П3Л),
«Врезной блок 52Н-400-К3Г», и соответствующую вентиляционную решетку.
Для эксплуатации в режиме «рециркуляции» необходимо приобрести угольные фильтры, если конструк-
ция вытяжки позволяет их установить (см табл.2).
7.5 Управление вытяжкой «Врезной блок 52Н(П)-400-К3Г» производится при помощи кнопочного пе-
реключателя с лампой индикации рис 9.
Кнопка с обозначением управляет лампами освещения.
Утоплена - «вкл.», отжата - «выкл.».
Кнопки с обозначением 1, 2, 3 - управляют вентилятором:
позиция 1 - низкая скорость работы вентилятора;
позиция 2 - средняя скорость работы вентилятора;
позиция 3 - высокая скорость работы вентилятора.
Включение сигнальной лампочки с обозначением информирует о работе вентилятора.
рис. 9
8.1 При проведении технического обслуживания необходимо строго руководствоваться требованиями
безопасности (раздел 4, п.4.1).
8.2 Очистку загрязненных поверхностей производитe мягкой салфеткой, смоченной водой с нейтраль-
ным моющим средством, используемым для мытья посуды.
