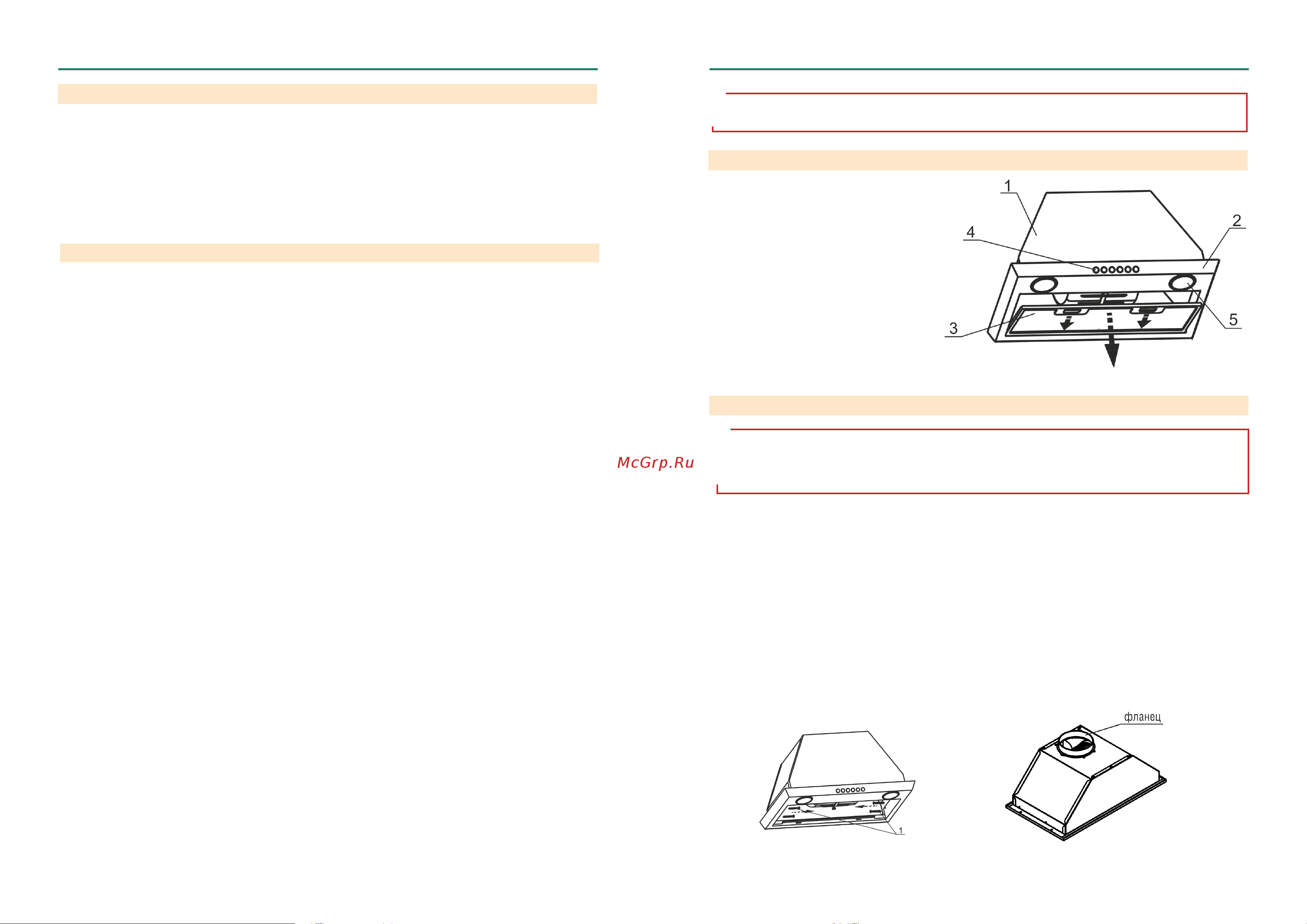

Kuppersberg INLINEA 52 B [4/4] Подготовка к работе

рис. 3

• 6 • • 7 •

5 УСТРОЙСТВО

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4.1 Все работы по монтажу, ремонту, замене ламп и других электрических деталей, очистке загрязнен-

ных поверхностей, снятию съемных частей производите при извлеченной вилке шнура электропитания из ро-

зетки электросети.

4.2***Вытяжку допускается включать только в евророзетку с заземленным контактом.

4.3 ЗАПРЕЩАЕТСЯ включать кухонную вытяжку в сеть с напряжением и частотой, не соответствующими

указанным в технических данных (220В±10%, 50Гц±2%).

4.4 Не прикасайтесь к лампам во время их включенного состояния и прилегающим к ним поверхностям,

даже через некоторое время после их выключения еще имеется риск ожога.

4.5 Эксплуатируйте кухонную вытяжку только с установленными лампами. Неисправные лампы следует

сразу же заменить.

4.6 Ежемесячно производите очистку загрязненных поверхностей и жиропоглощающего алюминиево-

го фильтра (раздел 8). Если очистка фильтра не производится в соответствии с руководством по эксплуата-

ции, то уменьшается производительность вытяжки и появляется риск возникновения пожара! Никогда не экс-

плуатируйте прибор без установленного фильтра!

4.7 Устанавливайте вытяжку над плитой в соответствии с рис. 1.

4.8 Не допускайте возникновения факельного пламени под вытяжкой! Пламя газовых конфорок всегда

должно быть закрыто посудой. Сильный нагрев пламенем газовых конфорок может повредить прибор.

4.9 Работы по поиску и устранению неисправностей (кроме замены лампы) должны выполняться ли-

цом, обученным правилам работы с электроустановками. При повреждении шнура питания его следует заме-

нить аналогичным шнуром, приобретаемым у изготовителя или его агента.

4.10 Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегайте ее от ста-

тических и динамических нагрузок.

4.11 При работе прибора в режиме «вытяжки» одновременно с отопительным оборудованием, которое ис-

пользуется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы, работаю-

щие на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в объеме, достаточном

для сгорания топлива. При подаче воздуха в недостаточном объеме, возникает опасность отравления газо-

образными продуктами сгорания, которые всасываются обратно в помещение.

4.12 В режиме «вытяжки» загрязненный воздух НЕ должен выходить в вытяжное отверстие, используе-

мое для удаления запахов из приборов, сжигающих газ или другие виды топлива (не применяют к приборам,

которые только направляют воздух обратно в комнату).

4.13 Данный прибор НЕ предназначен для использования людьми (включая детей), у которых есть физи-

ческие, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев, когда

за такими лицами осуществляется надзор или проводится их инструктирование относительно использования

данного прибора лицом, отвечающим за их безопасность. Необходимо осуществлять надзор за детьми с

целью недопущения их игр с прибором.

4.14 В электрической цепи, при подключении вытяжки, обязательно использовать автоматический вы-

ключатель с током срабатывания не более 16А (рекомендуемый 2А).

1 Корпус с вентилятором.

2 Нижняя панель.

3 Алюминиевый фильтр.

4 Переключатель режимов работы

вентилятора и освещения.

5 Лампы освещения.

***-только для КВ «Врезной блок S4 52Н(П)-700-Э4Г», S4 (П)

«Врезной блок 52Н(П)-1000-Э4Г»

«Врезной блок 72Н -700-Э4Г»,

6 ПОДГОТОВКА К РАБОТЕ

6.1 Монтаж врезного блока к подвесному элементу мебели над плитой. (рис 4, 5, 6):

џ при установке КВ «Врезной блок 52Н(П)-400-П3Г(П3Л)» и «Врезной блок 52Н-400-К3Г» предваритель-

но установите фланец (рис. 4А);

џ при установке вытяжки соблюдайте указания пункта 1.2 (рис. 1);

џ на панели мебельного элемента для КВ необходимо вырезать отверстие 263±2,0 х 460+2,0 мм;

џ для вытяжки «Врезной блок 52Н(П)-400-П3Л» вырезать отверстие 273±2,0 х 460+2,0 мм;

џ для вытяжки «Врезной блок S4 72Н(П)-700-Э4Г» вырезать отверстие 263±2,0 х 660+2,0 мм;

џ снимите алюминиевый фильтр блока, для этого нажмите на пружинные замки на фильтре и потяните его

вниз и на себя (рис. 3);

џ затем , отвернув четыре винта 1 (рис. 4), аккуратно снимите нижнюю панель врезного блока;

џ установите блок в панель мебели и закрепите его винтами 2 (рис. 5);

џ установите нижнюю панель блока на место, закрепив винтами1 (рис. 5);

џ установите алюминиевый фильтр.

рис. 4А

ВРЕЗНОЙ БЛОК

рис. 4

3 КОМПЛЕКТНОСТЬ

3.1 Кухонная вытяжка 1 шт.

3.2 Винт самонарезающий 3,5х19 (для крепления вытяжки) 4 шт.

3.3 * Лампы накаливания ( Е14, 40 Вт) 2 шт.

3.4 Руководство по эксплуатации 1 шт.

3.5 Упаковка 1 шт.

3.6**Фланец 1 шт.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ

ПРЕДУПРЕЖДЕНИЕ: Нельзя начинать монтаж кухонной вытяжки и снимать защитную пленку с

вытяжки из нержавеющей стали, пока Вы не убедитесь в ее технической исправности путем

подключения к электрической сети и проверки всех функций. Защитную пленку с вытяжек из

нержавеющей стали рекомендуется снимать после окончания монтажа.

ПРЕДУПРЕЖДЕНИЕ: Доступные части кухонной вытяжки могут нагреваться, при использовании с при-

борами для приготовления пищи.

* - для КВ «Врезной блок 52Н(П)-400-П3Л»

** - для КВ « Врезной блок 52Н(П)-400-П3Л(П3Г)»,

« Врезной блок 52Н(П)-400-К3Г»
