• 8 •
• 5 •

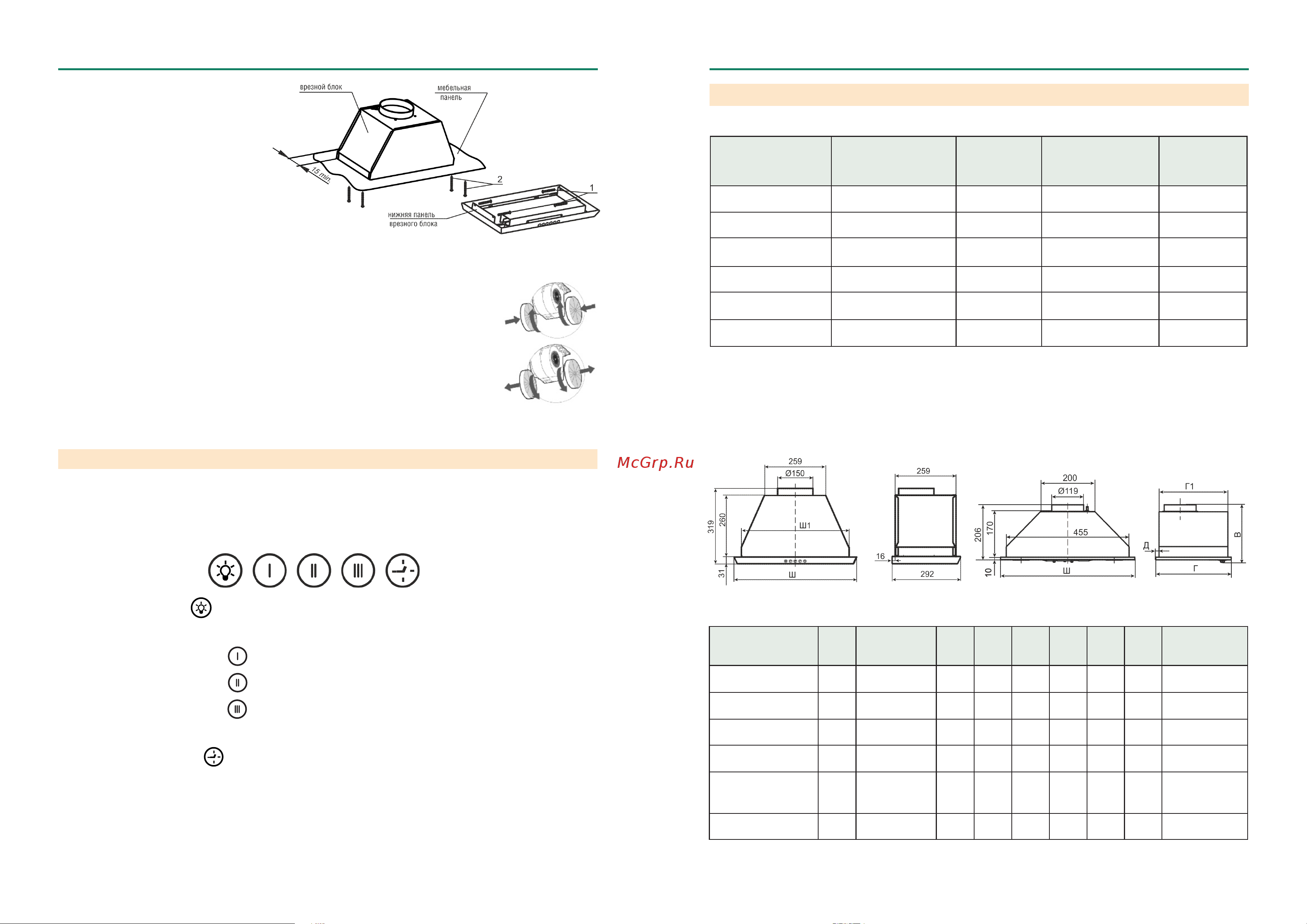

6.3 Ржим «рециркуляции»:
џ вырежьте дополнительное отверстие в мебельном элементе для свободного про-
хождения воздуха при рециркуляции;
џ снимите алюминиевый фильтр (рис. 3);
џ установите два угольных фильтра.
џ угольные фильтры устанавливаются на защитные решетки корпуса вентилятора
џ ( рис. 5 А) (для вытяжек с вентиляторами воздухопроизводительностью 400 куб. м/
час, направление установки и съема угольных фильтров, меняется на противопо-
ложное);
џ установите алюминиевый фильтр на место.
рис. 5
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
7 ПОРЯДОК РАБОТЫ
7.1 Рекомендуется включать кухонную вытяжку перед началом приготовления пищи и после заверше-
ния приготовления оставлять включенной примерно на 15 минут, чтобы обеспечить удаление загрязненного
воздуха .
7.2 Управление вытяжкой «Врезной блок 52Н(П)-650-Э3Г» осуществляется переключателем ККВ-3 с
пятью кнопками (рис. 6).
рис. 6
ВРЕЗНОЙ БЛОК
рис. 2А
ТАБЛИЦА 2
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ
рис. 5А
Кнопка с обозначением управляет лампами освещения.
Первым нажатием кнопки лампы включаются, вторым - выключаются.
Вентилятор имеет три режима работы:
кнопкой с обозначением включается низкая скорость вентилятора;
кнопкой с обозначением включается средняя скорость вентилятора;
кнопкой с обозначением включается высокая скорость вентилятора.
Первым нажатием кнопки вентилятор включается, вторым - выключается. Переход к более высокой или
низкой скорости производится нажатием соответствующей кнопки.
Кнопкой с обозначением включается таймер. Таймер включается только при включенной скорости
вентилятора (любой). При включенном таймере, вентилятор отключается через 15 минут. Если необходимо
отключить таймер раньше, то нужно повторно нажать на любую кнопку включения скорости вентилятора.
При включении освещения, вентилятора или таймера, на соответствующей кнопке включается индикатор
подсветки.
2.1 Номинальное напряжение, В, частота, Гц 220,50
2.2 Номинальное напряжение галогенных ламп, В 12
2.3 Потребляемая мощность ламп, Вт 2х20 (2х40)
2.4 Степень защиты от влаги обычное исполнение
2.5 Режим работы продолжительный
2.5 Климатическое исполнение УХЛ4.2 по ГОСТ15150
Наименование КВ
Врезной блок
РИС.
Масса, кг
без упаковки
Ш
(мм)
Ш1
(мм)
Г
(мм)
Г1
(мм)
В
(мм)
Тип угольного
фильтра
52Н(П)-400-К3Г
2А
4,9
520
282
257
225
Ф-05
52Н(П)-400-П3Г
2А
4,7
500
-
282
257
213
Ф-05
52Н(П)-400-П3Л
2А
4,7
500
-
292
269
213
Ф-05
52Н(П)-650-Э3Г
2
6,75
522
455
-
-
-
Ф-02
S4 52Н(П)-700-Э4Г
52Н(П)-1000-Э4Г
2
6,9
6.4
522
455
-
-
-
Ф-02
S4 72Н(П)-700-Э4Г
2
7,7
720
655
-
-
-
Ф-02
рис. 2
ТАБЛИЦА 1
Наименование КВ
Врезной блок
Воздухопроизводитель
ность вентилятора куб.
м/час
Уровень шума
дБА, не более
Потребляемая
мощность КВ, не более,
Вт
Класс защиты по
ГОСТ МЭК 335-1
52Н(П)-400-К3Г
400
57
170
II
52Н(П)-400-П3Г(П3Л)
400
57
170(210)
II
52Н(П)-650-Э3Г
650
60
200
II
S4 52Н(П)-700-Э4Г
700
58
225
I
S4 72Н(П)-700-Э4Г
700
58
225
I
52Н(П)-1000-Э4Г
1000
62
260
I
6.2 Режим «вытяжки»:
џ в мебельном элементе подготовьте от-
верстие для воздуховода Ø150 мм
(Ø120 мм);
џ подсоедините к изделию полужесткий
гофрированный воздуховод;
џ выходное отверстие воздуховода под-
соедините к вентиляционной решетке.
Проверьте свободный ход антивозвратно-
го клапана вентилятора (если он есть) при
монтаже вытяжки.
