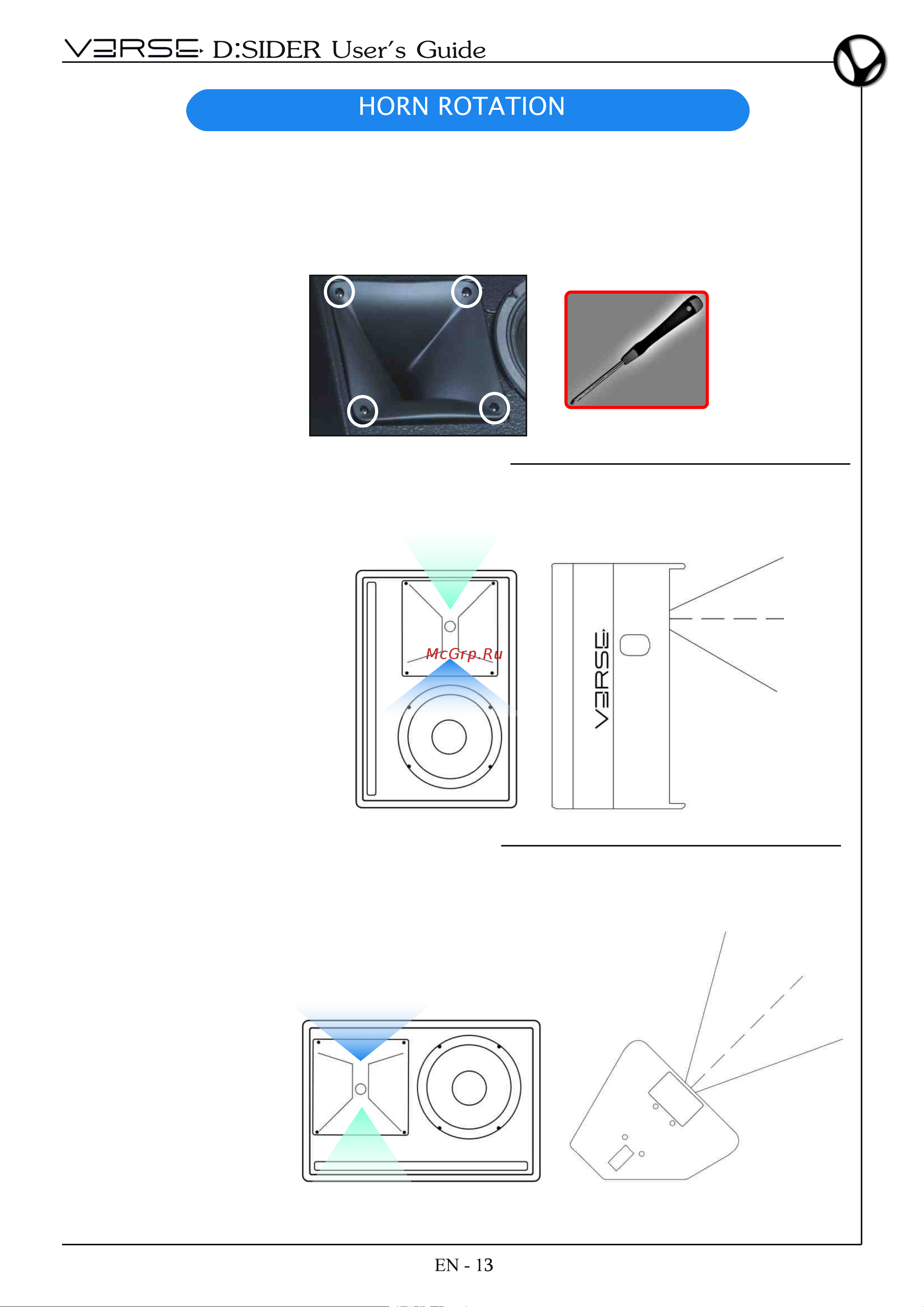

All the models of the D:SIDER line feature a rotatable horn with asymmetrical
dispersion angles. By removing the four screws positioned in the corners of the
horn, it is possible to rotate the horn, adjusting the dispersion angle in the
case the speaker is used in a horizontal position.
"FRONT OF HOUSE" CONFIGURATION
"STAGE MONITOR" CONFIGURATION
+25
-30
50°
100°
The horn covers all the
audience: from the
closest listeners to
distant areas. For the
majority of
applications, the
asymmetrical horn
should be used with its
wide dispersion side
directed towards the
floor (as shown in
figure at right side).
50°
100°
-25
+30
For floor monitor
use the horn must
be rotated with its
wide dispersion side
directed towards
the top (as shown in
the figure) in order
to cover the
performer wether
he's near the
speaker or away
from it.
