Eine entsprechende Beschreibung der Installation des Flying Kits am
Lautsprecher-Chassis folgt auf der nächsten Seite.
Die D:SIDER Boxen sind bestmöglich auf alle Eventualitäten im Rahmen eines Einsatzes
vorbereitet. So lassen sich die Boxen mittels eines Montage-Flansches auf der Unterseite,
auf jedem handelsüblichen Boxenständer befestigen. Aber auch die Kombination mit einem
D:SUB Lautsprecher ist möglich, da dieser über ein entsprechendes Montage-Flansch an der
Oberseite verfügt. Mit einem separat erhältlichen „Flying Kit“ hat man parallel dazu die
Möglichkeit die Boxen aufzuhängen.
Das VERSE Flying Kit für D:SIDER Speaker besteht aus:
- 2x Flying-Montage-Schienen
- 4x Doppel-Bolzen & Ring
- 16x Schrauben
- 1x Augbolzen
- 1x Inbus-Schlüssel
Hinweis: Metallketten sind nicht im Kit enthalten.

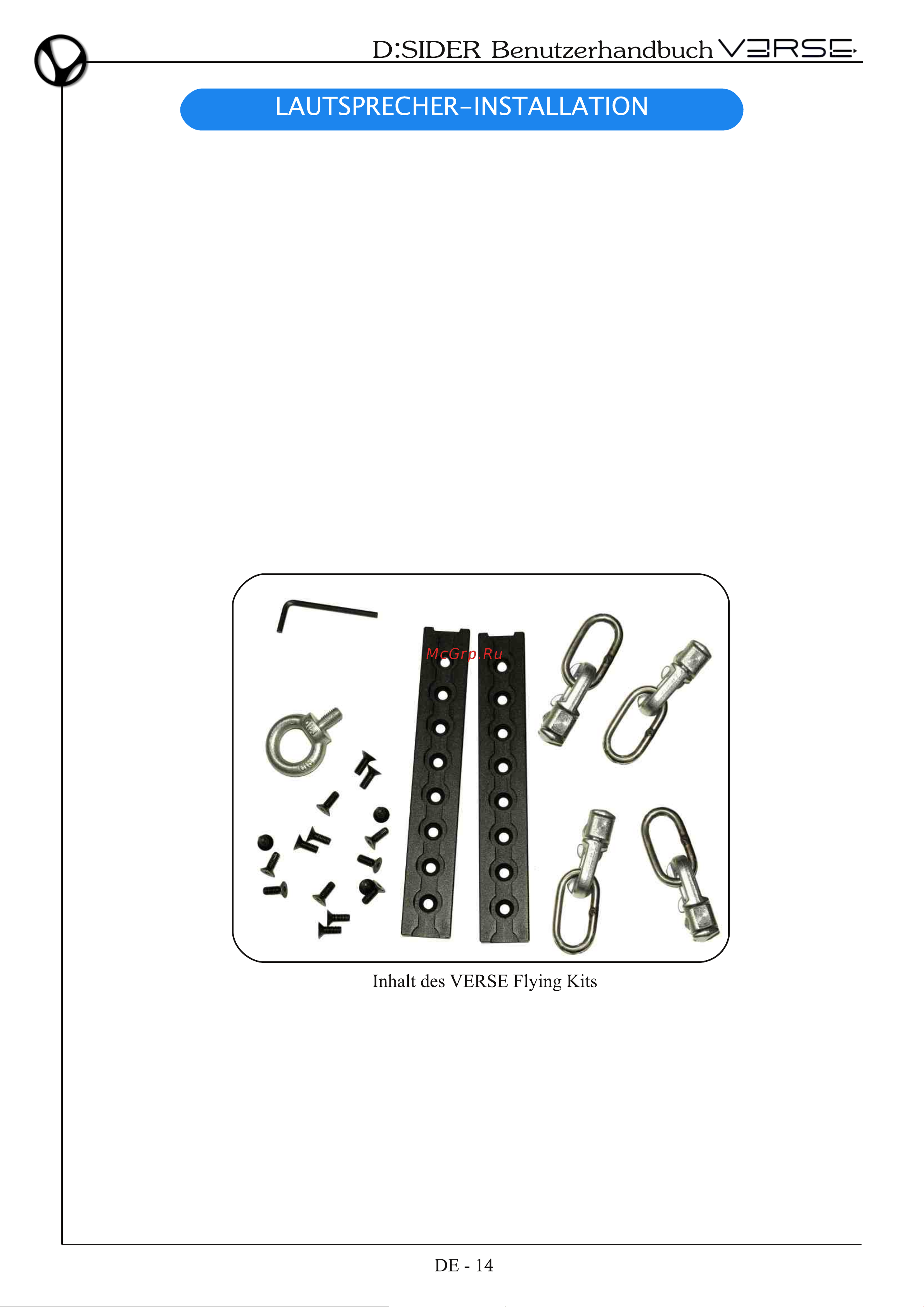

Der Inhalt vom Flying Kit ist in der untere Abbildung abgebildet.
