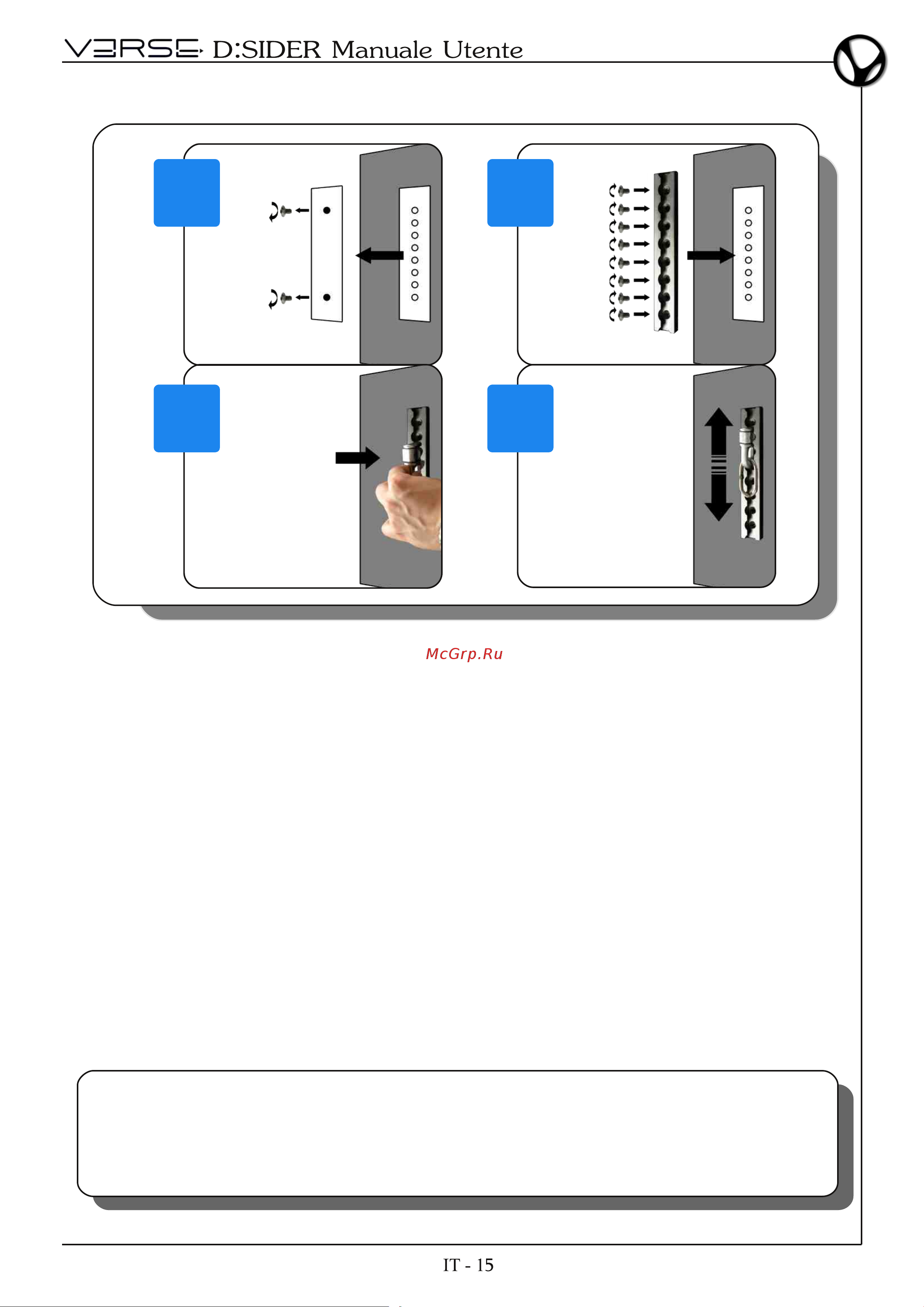

1. Svitare le 2 viti che tengono la placchetta metallica sul lato dello speaker e
rimuoverle.
2. Rimpiazzare la placchetta metallica con la barra avionica ed avvitarla con 8 delle
viti fornite.
3. Piazzare due degli anelli a contatto con la barra avionica e premere in modo da
posizionarla all'interno della barra.
4. Gli anelli possono essere spostati in alto e in basso all'interno della barra a
seconda delle necessità, tirandone la testa.
Ripetere la procedura per l'altro lato del diffusore.
Attenzione: conservare le viti della placche metalliche in un posto sicuro, per
utilizzi futuri, subito dopo averle svitate, in modo da non perderle.
4
3
1
2
Nota: per ragioni di sicurezza, si raccomanda l'uso di golfari. Un golfaro va
avvitato su ogni cassa D:SIDER nell'apposita fessura. Poi, con l'uso di un
moschettone il golfaro va fissato ad un cavo di acciaio che la assicuri
stabilmente in modo da prevenire la caduta dei diffusori.
