Gli speaker D:SIDER possono essere installati in modo da adattarsi ad una vasta
gamma di situazioni. I fori posizionati sul fondo delle casse D:SIDER permettono di
montarle in cima ad un palo, da solo o sopra ad un D:SUB woofer, che presenta il
foro corrispettivo in cima alla cassa.
Oltre a ciò, gli speaker possono stare sollevati da terra con un kit avionico opzionale.
Il kit avionico VERSE disponibile per i diffusori D:SIDER include:
- 2x barre avioniche
- 4x anelli per barre avioniche
- 16x viti per montaggio
- 1x golfaro di sicurezza
- 1x chiave a brugola
Nota: le catene metalliche non sono incluse nel kit.

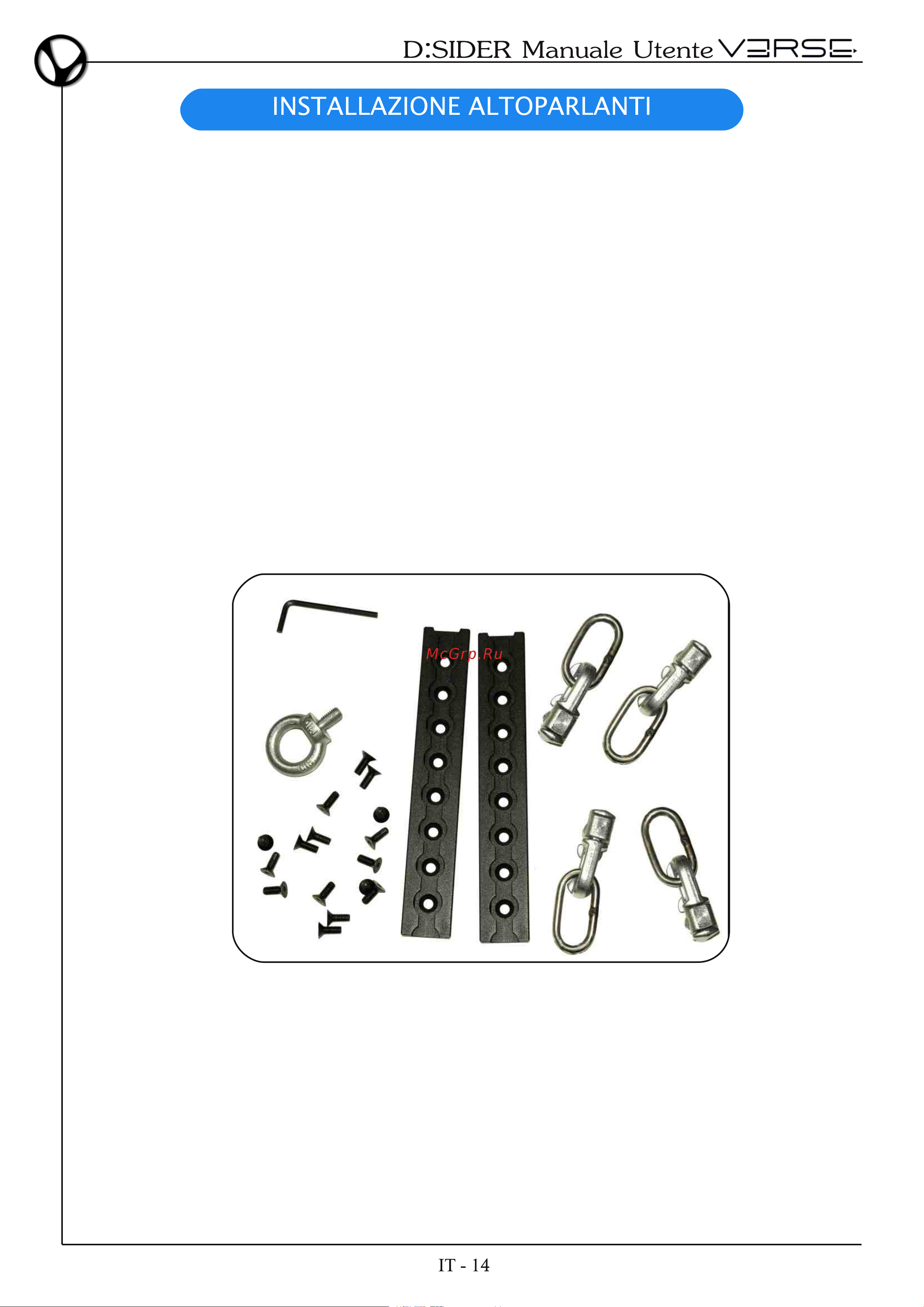

Il contenuto del kit avionico è riportato nell'immagine sottostante.
Le istruzioni per il montaggio sono indicate a pagina seguente.
Il contenuto di un kit avionico VERSE
