VERSE DSIDER 8 [34/68] Configurazione 1 connessione diretta da mixer monitor
![VERSE DSIDER 8 [34/68] Configurazione 1 connessione diretta da mixer monitor](/views2/2007793/page34/bg22.png)
Il connettore PowerCon rende il sistema molto pratico e, grazie al connettore Link presente
in ogni cassa, evita il problema di portare l'alimentazione ad ogni elemento.
Tutti i sistemi VERSE sono provvisti dello speciale cavo fornito di due powercon e due cavi
XLR, rendendo possibile portare segnale e corrente da un elemento all'altro.
I subwoofer sono equipaggiati con una uscita doppia per semplificare il cablaggio dei canali
destro e sinistro.
NB: i cavi speciali sono inclusi solo nei sistemi VERSE, dunque l'acquisto di un singolo
altoparlante o sub non comporta l'inclusione di suddetto cavo.
Gli speciali cavi inclusi nei sistemi VERSE
Dettaglio di una presa
di corrente PowerCon

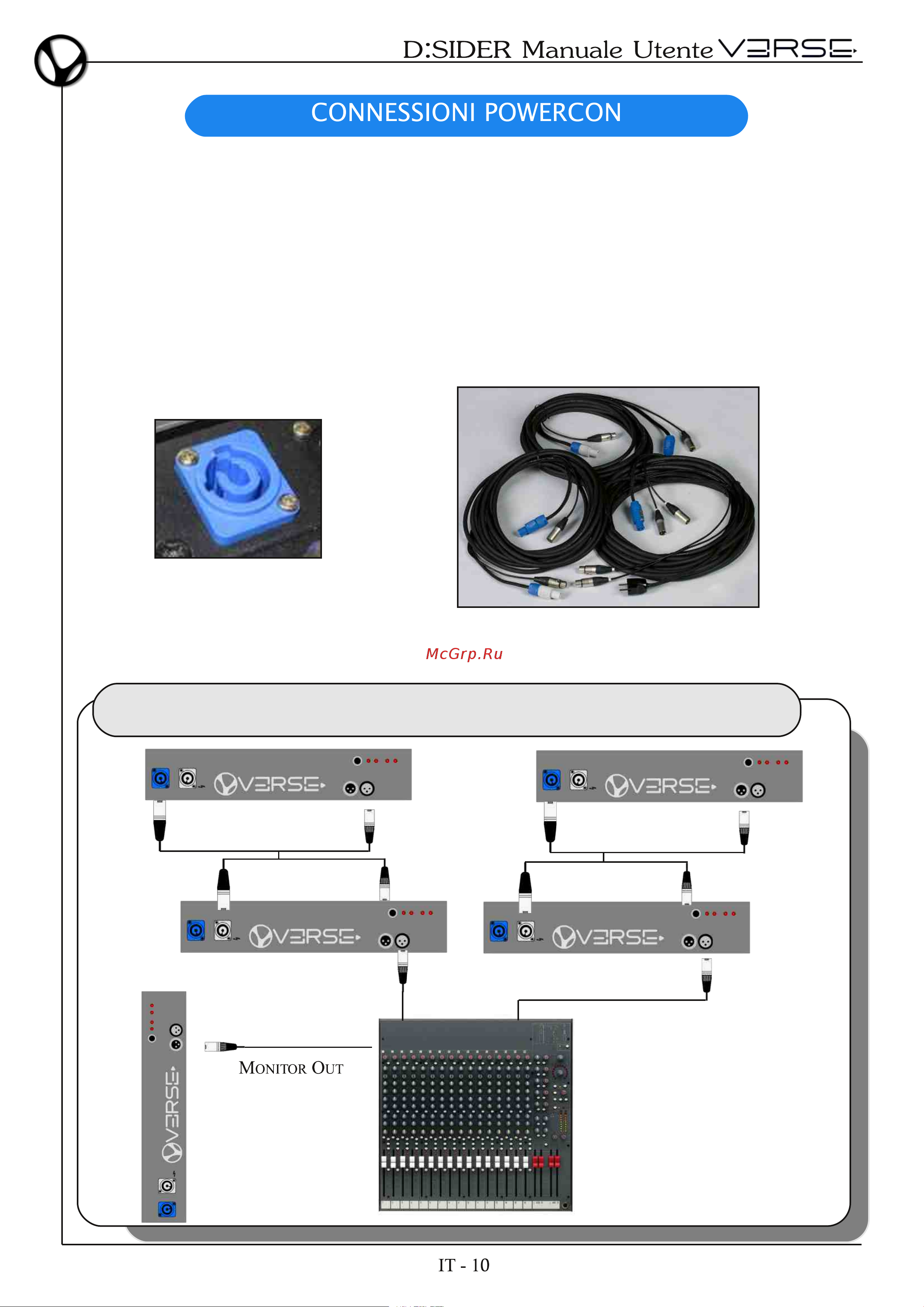

Configurazione 1. Connessione diretta da mixer + Monitor
L
E
F
T
C
H
A
N
N
E
L
R
I
G
H
T
C
H
A
N
N
E
L
