D:SP EDITOR
To easily customize every parameter of your loudspeakers a PC editor program is
available. This allows to connect to the speakers, editing equalizers and parameters,
but also displaying levels, and checking the status and "health" of every single
loudspeaker connected to this network, showing real time temperature, signal
overloads, limiter activities and other status information of the D:SIDER.

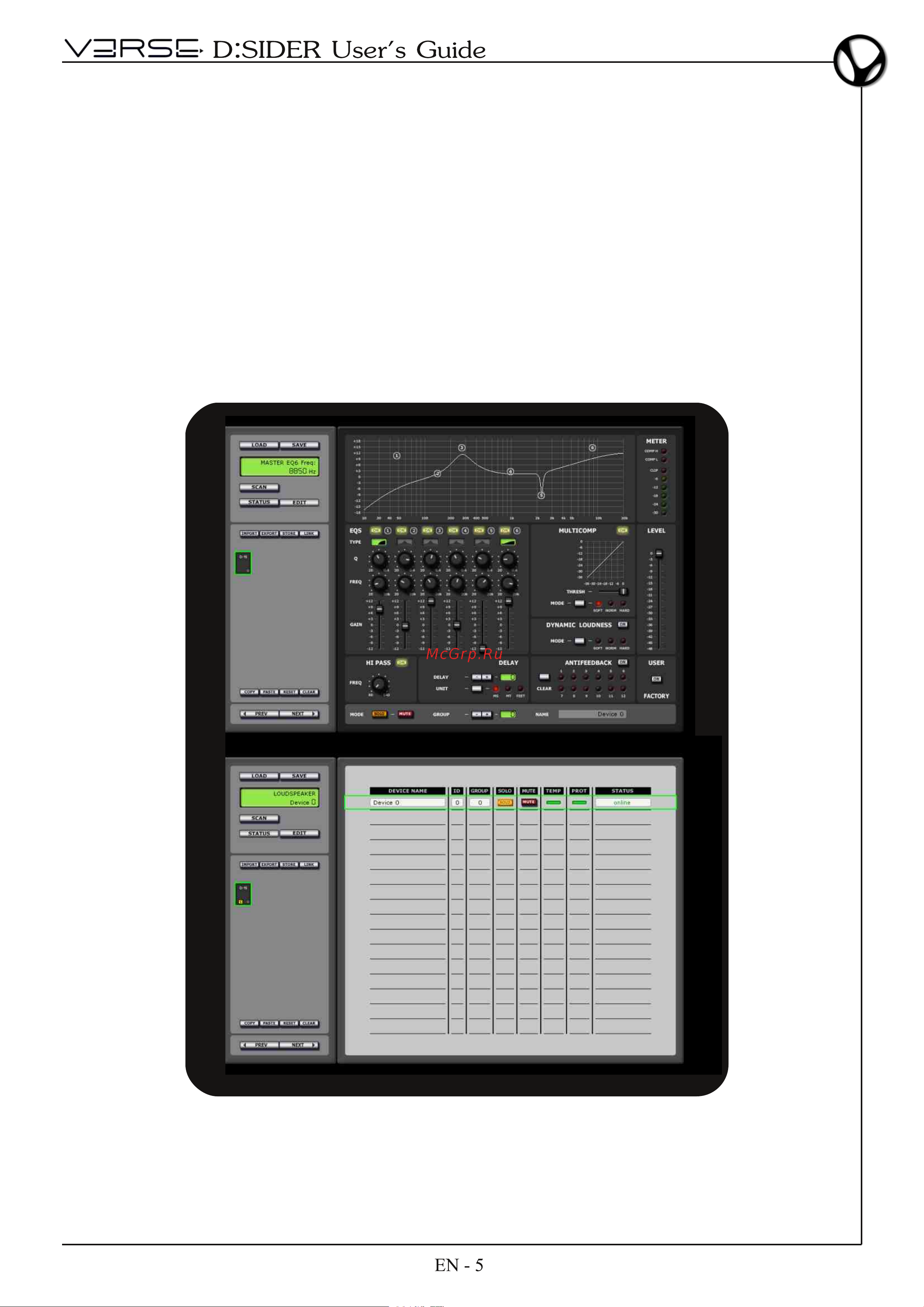

Two screenshots from the D:SP editor available optionally
