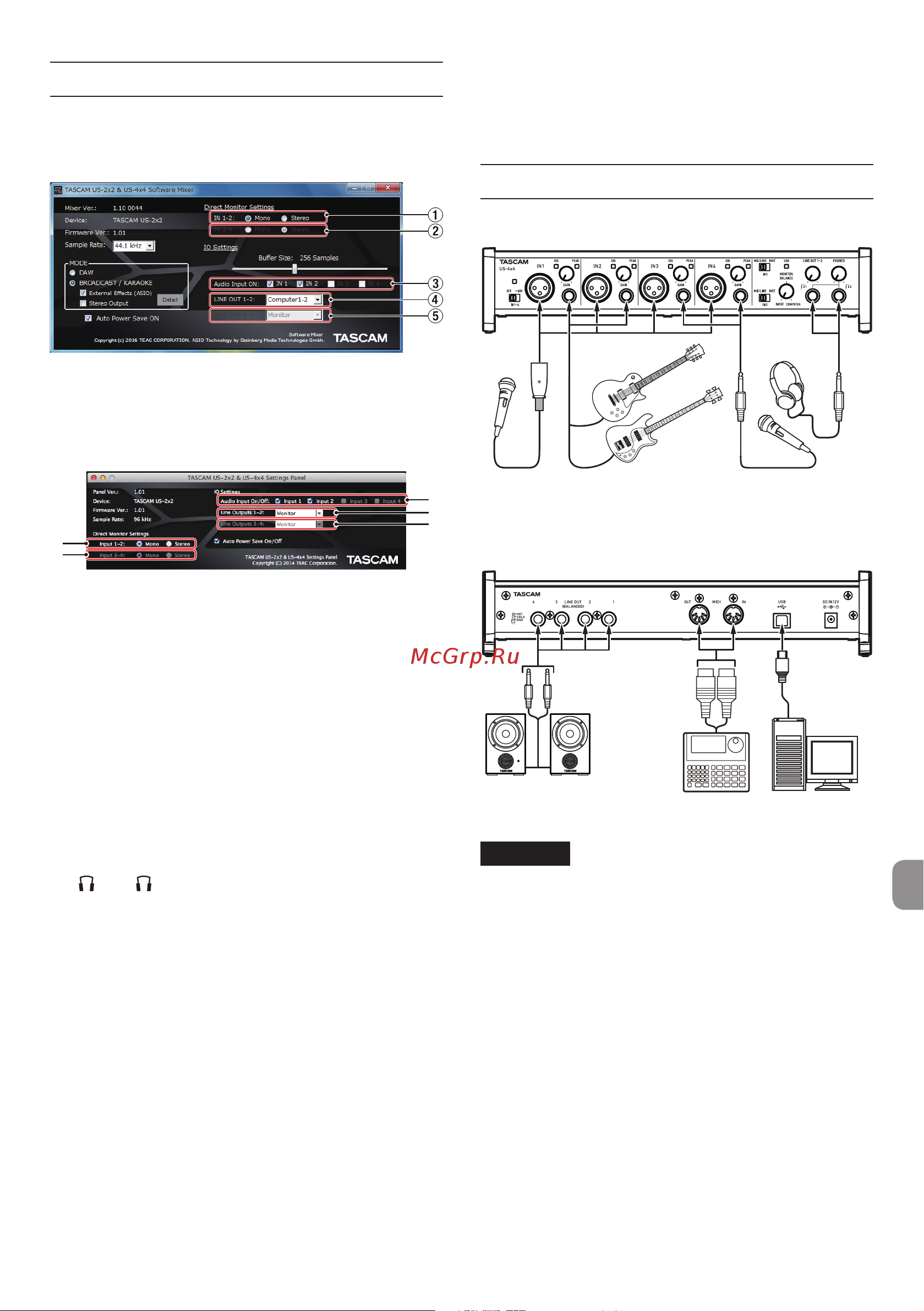

TASCAM US-2x2/US-4x4 – Benutzerhandbuch
53
Technische Daten
8
Windows
Wählen Sie in Windows „Start“ > „Alle Programme“ > „TASCAM“ >
„TASCAM US-2x2 & US-4x4 Software Mixer“.
Einstellungen des Software-Mixers
8
Mac OS
Wählen Sie im Ordner „Anwendungen“ den Eintrag „TASCAM
US-2x2 & US-4x4 Settings Panel“.
1
2
3
4
5
Das Mac-Einstellungsfeld
1 Einstellungen für das Direktabhören der Eingänge 1-2
Wählen Sie hier, ob Sie das Signal an den Eingängen IN1/
IN2 in Mono oder Stereo abhören wollen.
2 Einstellungen für das Direktabhören der Eingänge 3-4
(nur US-4x4)
Wählen Sie hier, ob Sie das Signal an den Eingängen IN3/
IN4 in Mono oder Stereo abhören wollen.
3 Audioeingänge ein/aus
Hier können Sie jeden Eingangskanal unabhängig ein- oder
ausschalten.
4 Audioausgabe der Kanäle 1-2
Wählen Sie hier, welches Signal jeweils an den Aus gangs-
buchsen LINE OUT (BALANCED) 1/2 und PHONES
( 1 und 2 auf dem US-4x4) ausgegeben werden soll.
Auswahlmöglichkeiten:
Monitor: Alle an den Eingangsbuchsen anliegenden Signale
werden mit den vom Computer über USB empfangenen
Signalen zu einer Stereomischung summiert und ausgegeben.
Computer 1-2: Nur die vom Computer über USB empfan-
genen Signalen werden ausgegeben.
Computer 3-4: Nur die vom Computer über USB empfan-
genen Signalen werden ausgegeben (nur US-4x4).
5 Audioausgabe der Kanäle 3-4 (nur US-4x4)
Wählen Sie hier, welches Signal an den Ausgangsbuchsen
LINE OUT (BALANCED) 3/4 ausgegeben werden soll.
Auswahlmöglichkeiten:
Monitor: Alle an den Eingangsbuchsen anliegenden Signale
werden mit den vom Computer über USB empfangenen
Signalen zu einer Stereomischung summiert und ausgegeben.
Computer 1-2: Nur die vom Computer über USB empfan-
genen Signalen werden ausgegeben.
Computer 3-4: Nur die vom Computer über USB empfan-
genen Signalen werden ausgegeben (nur US-4x4).
Einzelheiten zu den anderen Einstellungen finden Sie im
Abschnitt „Das Einstellungsfeld“ im Kapitel „6 – Das Einstel-
lungsfeld nutzen“ des Referenzhandbuchs.
Weitere Geräte anschließen
Anschlussbeispiel für das US-4x4 (Vorderseite)
Bassgitarre
Gitarre
Kopfhörer
Gesangs-/
Sprachmikrofon
Gesangs-/Sprachmikrofon
Anschlussbeispiel für das US-4x4 (Rückseite)
Aktivlautsprecher mit
symmetrischen Anschlüssen
Drumcomputer Computer
USB-Stecker
(Typ B)
VORSICHT
•
Schalten Sie immer alle Geräte aus (oder auf Standby),
bevor Sie Kabelverbindungen herstellen oder trennen.
•
Die Phantomspeisung des US-2x2 wirkt sich auf beide
Eingangskanäle gleichzeitig aus. Schalten Sie die
Phantomspeisung nur dann ein, wenn Sie Kondensatormi-
krofone verwenden, die Phantomspeisung benötigen.
•
Schalten Sie die Phantomspeisung nur ein (Schalter
in Stellung +48V), wenn Sie ein Kondensatormikrofon
verwenden, das auch Phantomspeisung benötigt.
Dynamische Mikrofone oder Mikrofone, die keine
Phantomspeisung benötigen, oder das Interface selbst
könnten sonst beschädigt werden.
•
Schalten Sie die Phantomspeisung aus, bevor Sie Mikro-
fonverbindungen herstellen oder trennen. Andernfalls
kann es zu lauten Geräuschen kommen, die Ihr Gehör oder
Ihre Geräte schädigen können.
•
Bevor Sie die Phantomspeisung ein- oder ausschalten,
stellen Sie die Regler LINE OUT und PHONES auf ihren
kleinsten Wert. Abhängig von den angeschlossenen
Mikrofonen könnten sonst plötzliche laute Geräusche in
