TASCAM US-2x2/US-4x4
85
対応オーディオドライバー
Windows : ASIO2.0、WDM, MIDI
Mac : Core Audio、Core MIDI
一般
電源
US-2x2 : パソコンよりUSB経由で供給※
US-4x4 : 専用ACアダプター
（GPE248-120200-Z、DC12V）
※
: iOSデバイス使用時は、別売専用ACアダプター (
TASCAM
PS-P520、DC5V)
が必要。
消費電力
US-2x2 : 2.5W
US-4x4 : 5W
外形⼨法
US-2x2：186 x 65 x 160mm (幅 x 高さ x 奥行き)
US-4x4：296 x 65 x 160mm ( 幅 x 高さ x 奥行き)
質量
US-2x2 : 1.1Kg
US-4x4 : 1.6Kg
動作温度
5〜35℃

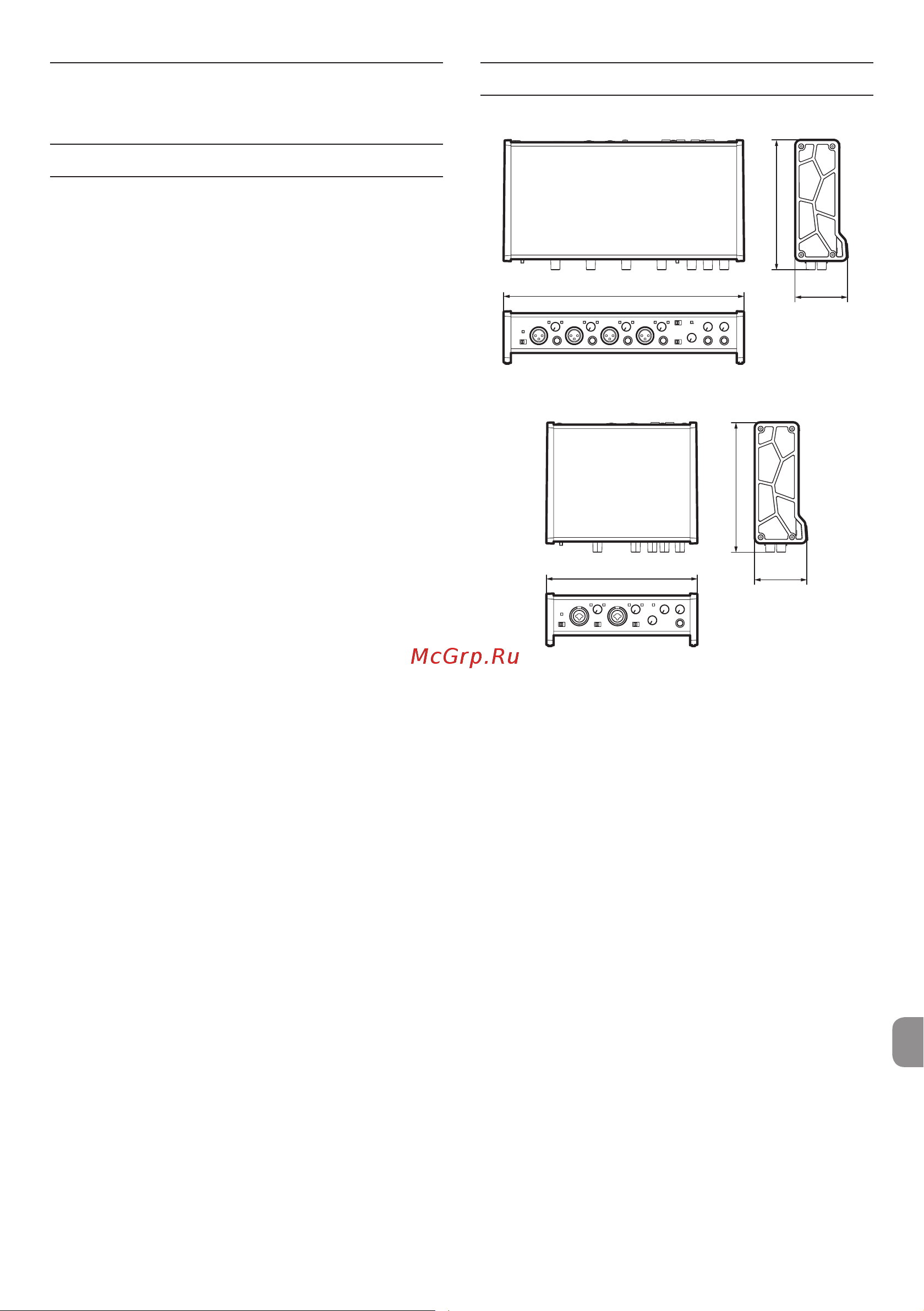

⼨法図
US-4x4
US-2x2
0
取扱説明書のイラストが一部製品と異なる場合があり
ます。
0
製品の改善により、仕様および外観が予告なく変更す
ることがあります。
