Soundcraft MSB-32 Cat5 Mini Stagebox 32 (3U) [10/20] Mini stagebox 32 front panel
![Soundcraft MSB-32 Cat5 Mini Stagebox 32 (3U) [10/20] Mini stagebox 32 front panel](/views2/2007966/page10/bga.png)
Soundcraft Mini Stagebox 32 User/Installation Guide 051410
1. MIC/LINE IN 1-16 - CARD A
2. MIC LINE IN 17-32 - CARD C
3. LINE OUT 1-8 - CARD I
4. AES OUT 1-8
5. MADI CARD
6. POWER INDICATOR

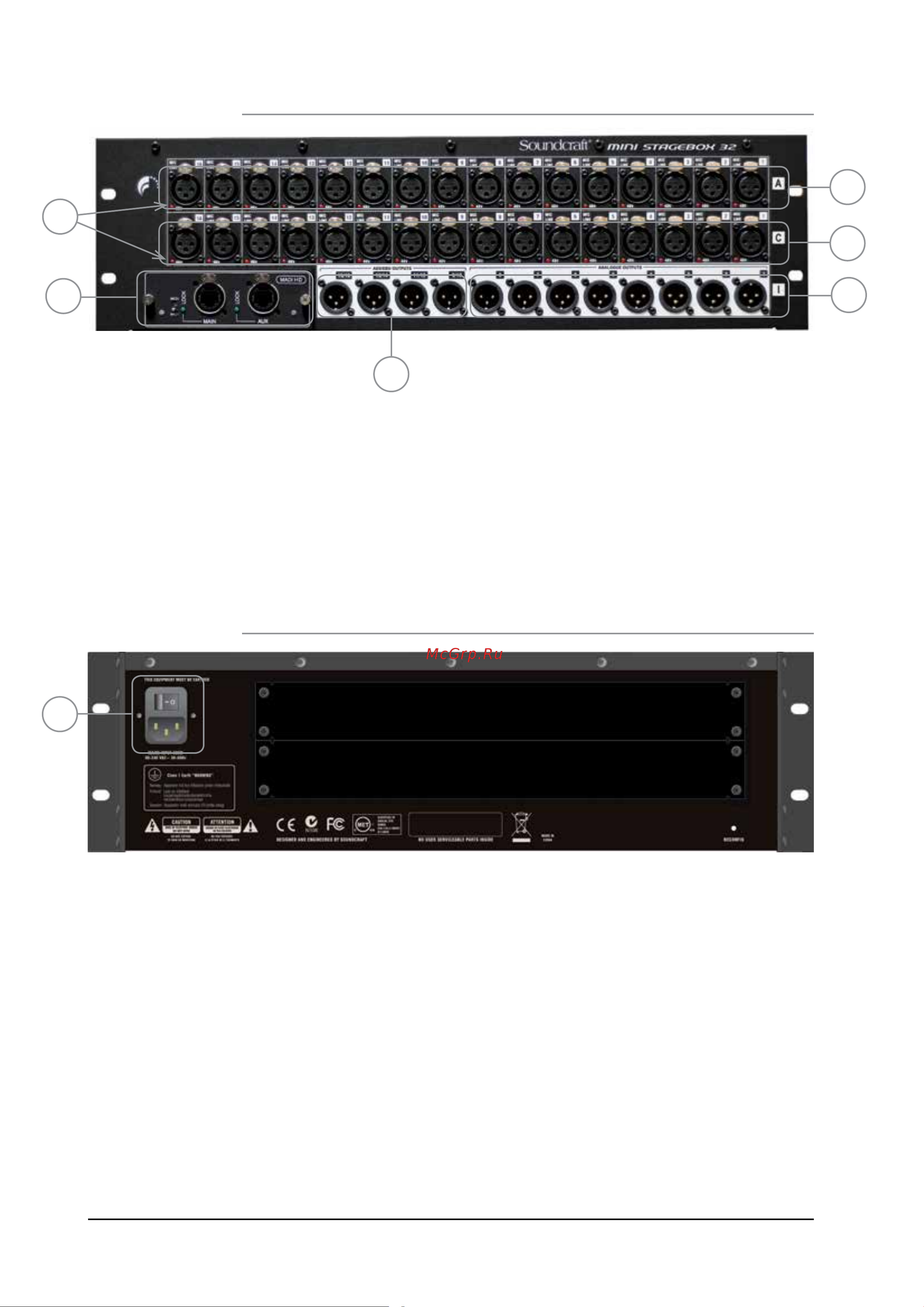

MINI STAGEBOX 32 FRONT PANEL
1. AC INLET AND POWER SWITCH
MINI STAGEBOX 32 REAR PANEL
6
5
4
1
1
2
3
