Soundcraft Mini Stagebox 32 User/Installation Guide 0514 13

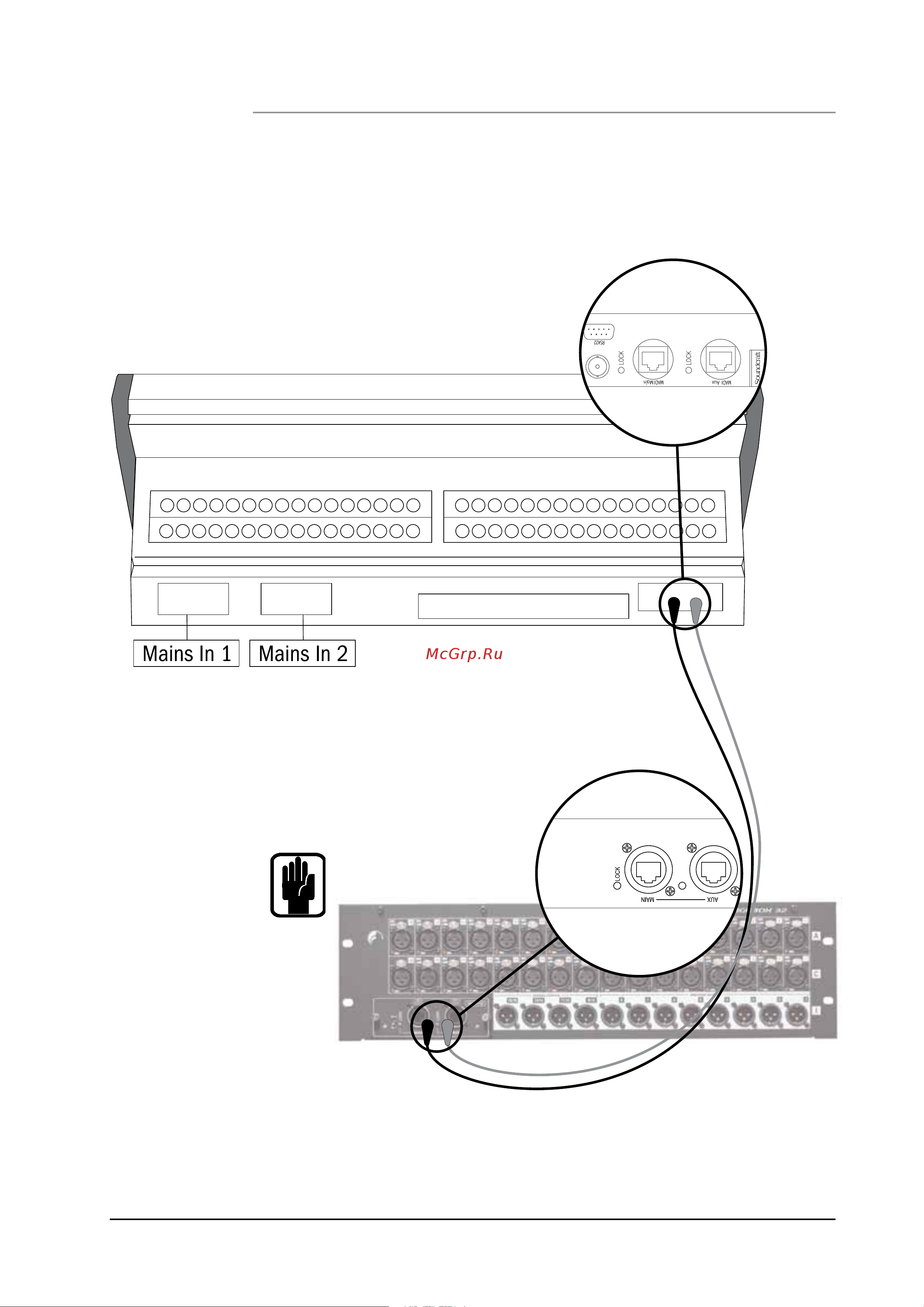

MINI STAGEBOX 32 CONNECTING TO Si OR Vi1 CONSOLES
•
Connections from the console to the MINI Stagebox may vary depending on actual
ightcase and breakout panel options.
•
For Si1, 2 and 3 consoles, including their ‘PLUS’ variants, read the Si Option Slot
and Option Card User Guide if using more than 1 option card in the console.
MINI Stagebox 32
See notes regarding setup of
MADI HD Card on page 11.
Si Performer (Vi1 or other Si series)
With optional MADI card in the extension slot(s).
RJ45 cables
